Способ определения глубины пропитки электроизоляционных материалов

Способ определения глубины пропитки электроизоляционных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к электроизмерительной технике и может быть использовано для определения глубины пропитки электроизоляционных материалов. Целью изобретения является повышение точности определения глубины пропитки Способ заключается в том. что к образцу пропитанного материала прикладывают постоянное напряжение величиной не меньше величины пробивного напряжения для данного материала . Выдерживают образец под указанным напряжением в течение времени, не меньшего времени установления стационарного состояния в образце tc. определяемого заранее экспериментально Затем через время большее, чем tc, определяют объемную плотность заряда, например, методом акустического зондирования. При этом регистрируют электрический сигнал U (t), который отражает изменение напряжения в образце во времени. После соответствующих расчетов получают распределение объемной плотности заряда по глубине. В результате получают искомую глубину пропитки , равную значению, при котором объемная плотность заряда после достижения максимальной величины спадает до нуля. Изобретение повышает точность определения глубины пропитки (для древесины, например , не менее чем на 14%). Приводится конструкция устройства, реализующего способ 2 ил. Ё

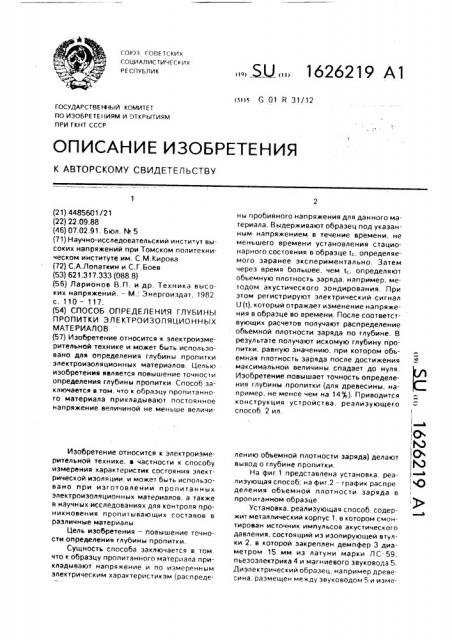

СО1ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСких

РЕСПУБЛИК (я)5 G 01 R 31/12

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕ11ИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

)о

Ю (21) 4485601/21 (22) 22.09.88 (46) 07.02.91. Бюл, N 5 (71) Научно-исследовательский институт высоких напряжений при Томском политехническом институте им. С.M.Êèðîâà (72) С,А.Лопаткин и С.Г.Боев (53) 621,317.333 (088.8) (56) Ларионов В.l1. и др. Техника высоких напряжений. — M.: Энергоиздат, 1982. с. 110 — 117. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ГЛУБИНЫ

ПРОПИТКИ ЭЛЕКТРОИЗОЛЯЦИОННЫХ

МАТЕ РИАЛОВ (57) Изобретение относится к электроизмерительной технике и может быть использовано для определения глубины пропитки электроизоляционных материалов. Целью изобретения является повышение точности определения глубины пропитки Способ заключается в том, что к образцу пропитанного материала прикладывают постоянное напряжение величиной не меньше величиИзобретение относится к электроиэмерительной технике, в частности к способу измерения характеристик состояния электрической изоляции, и может быть использовано при изготовлении пропитанных электроизоляционных материалов, а также в научных исследованиях для контроля проникновения пропитывающих составов в различные материалы.

Цель изобретения — повышение точности определения глубины пропитки.

Сущность способа заключается в том, что к образцу пропитанного материала прикладывают напряжение и по измеренным электрическим характеристикам (распреде„„. Ы„„1626219 А1 ны пробивного напряжения для данного материала. Выдерживают образец под указанным напряжением в течение времени, не меньшего времени установления стационарного состояния в образце tc. определяемого заранее экспериментально. Затем через время большее, чем т,, определяют объемную плотность заряда, например, ме1одом акустического зондирования. При этом регистрируют электрический сигнал

U (t), который отражает изменение напряжения в образце во времени. После соответствующих расчетов получают распределение объемной плотности заряда по глубине. В результате получают искомую глубину пропитки, равную значению, при котором объемная плотность заряда после достижения максимальной величины спадает до нуля.

Изобретение повышает точность определения глуоины пропитки (для древесины, например, не менее чем на 14ъ). Приводится конструкция устройства, реализующего способ. 2 ил. лению объемной плотности заряда) делают вывод о глубине пропитки.

На фиг.1 представлена установка, реализующая способ; на фиг,2 — график распределения объемной плотности заряда в пропитанном образце.

Установка. реализующая способ. содержит металлический корпус 1, в котором смонтирован источник импульсов акустического давления, состоящий из изолирующей втулки 2, в которой закреплен демпфер 3 диаметром 15 мм из латуни марки ЛС-59. пьезоэлектрика 4 и магниевого звуковода 5.

Диэлектрический образец, например древе".èíà. размещен ме,кду звуководом 5 и изме1626219 рительным электродом 7, снабженным пружиной 8. Металлический экран 9 защищает измерительную часть установки от внешних электромагнитных помех. Измерительныи электрод 7 прикреплен к корпусу 1 через изолятор 10 стойками 11. Металлическая перегородка 12 защищает измерительную часть установки от электромагнитных помех, возникающих при возбуждении пьезоэлектрика 4, Предложенный способ определения глубины пропитки образца древесины осуществляется следующим образом, Образец 6 помещают между звуководом 5 и измерительным электродом 7, К измерительному электроду 7 прикладывают постоянное напряжение, величиной не меньше величины пробивного напряжения для данного материала. Образец 6 выдерживают под указанным напряжением в течение времени, не меньше времени установления стационарного состояния в образце tc, определяемого заранее экспериментально (например, по изменению тока, протекающего через образец). Для древесины t =1с. Затем через время большее, чем t, определяют объемную плотность заряда, например, известным методом акустического зондирования, Согласно указанному методу на пьезоэлектрик 4 подают импульсы высокого напряжения от генератора импульсных напряжений. Возникающие при возбуждении пьеэоэлектрика 4 импульсы акустического давления через звуковод 5 воздействуют на образец 6. При этом на электроде 7 регистрируют электрический сигнал U (t), который отражает изменение напряжения в образце во времени. Измерение электрического сигнала с измерительного электрода 7 про1 зводят с пол1ощью осциллографа. После соответствующих расчетов на микро-3ВМ получают распределение обьемной плотности заряда по глубине (фиг.2). В результате получают искомую глубину пропитки d, равную значению, при ко5 тором объемная плотность заряда после достижения максимальной величины спадаег до нуля, При определении глубины пропитки по данному способу объемный заряд зондиру10 ют со стороны пропитанного слоя образца.

При этом найденная глубина пропитки соответствует глубине, на которой концентрация пропитывающей жидкости спадает до нуля.

15 Если по условиям технологии определяют глубину, на которой концентрация пропиты вающей жидкости имеет максимальное значение, то зондирование следует осуществлять со стороны непропитанного слоя

20 образца.

Изобретение позволяет по сравнению с прототипом повысить точность определения глубины пропитки материалов, Для образцов древесины (березы), пропитанных

25 касторовым маслом, точность измерения повышается не менее чем на 14 g.

Формула изобретения

Способ определения глубины пропитки электроизоляционных материалов, заклю30 чающийся в том, что к образцу пропитанного электроизоляционного материала прикладывают постоянное напряжение и по измеренным электрическим характеристикам делают вывод о глубине пропитки, о т35 л и ч а ю шийся тем, что, с целью повышения точности способа, измеряют распределение объемной плотности заряда по всей толщине образца и эа глубину пропитки принимают ту глубину расположения обь10 емного заряда, при которой значение его обьемной плотности после максимальной величины спадает до нуля, 16-;,б219

Редактор А. Шандор

Заказ 277 Тираж 420 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, )К-35. Рауыская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
