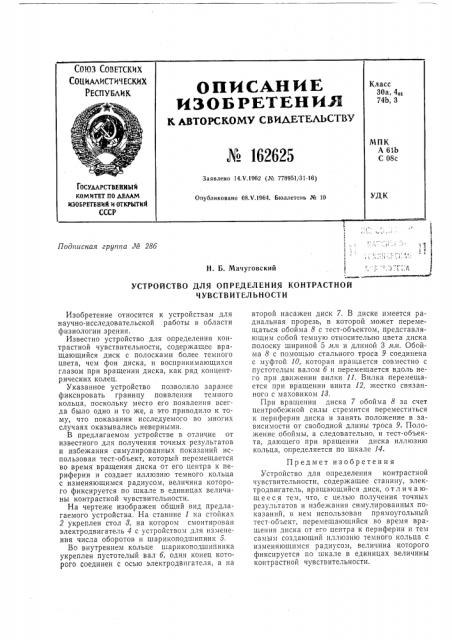

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБРЕ><НИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К 162625

Класс

30а, 4„

74b, 3

МПК

АКЬ

С 08с

Заявлено 14.Ч.1962 (Л 778951j31-16) ГОСУДАРСТВЕННЫЙ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИИ И ОТКРЫТИИ

СССР

УДК

Опубликовано 08.V.1964. Бюллетень № 10

Подписная группа № 28б

Н. Б. Мачуговский г . ;. — 1 * ." Р

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ KOHTPACTHOA

ЧУВСТВИТЕЛЬНОСТИ

Изобретение относится к устройствам для научно-исследовательской работы в области физиологии зрения.

Известно устройство для определения контрастной чувствительности, содержащее вращающийся диск с полосками более темного цвета, чем фон диска, и воспринимающихся глазом при вращении диска, как ряд концентр и чес к их колец.

Указанное устройство позволяло заранее фиксировать границу появления темного кольца, поскольку место его появления всегда было одно и то же, а это приводило к тому, что показания исследуемого во многих случаях оказывались неверными.

В предлагаемом устройстве в отличие от известного для получения точных результатов и избежания симулированных показаний использован тест-объект, который перемещается во время вращения диска от его центра к периферии и создает иллюзию темного кольца с изменяющимся радиусом, величина которого фиксируется по шкале в единицах величины контрастной чувствительности.

На чертеже изображен общий вид предлагаемого устройства. На станине 1 на стойках

2 укреплен стол 8, на котором смонтирован электродвигатель 4 с устройством для изменения числа оборотов и шарикоподшипник 5.

Во внутреннем кольце шарикоподшипника укреплен пустотелый вал б, один конец которого соединен с осью электродвигателя, а на второй насажен диск 7. В диске имеется радиальная прорезь, в которой может перемещаться обойма 8 с тест-объектом, представляющим собой темную относительно цвета диска полоску шириной 5 мл и длиной 3 ля. Обойма 8 с помощью стального троса 9 соединена с муфтой 10, которая вращается совместно с пустотелым валом б и перемещается вдоль него при движении вилки 11. Вилка перемешается при вращении винта 12, жестко связанного с маховиком 18.

При вращении диска 7 обойма 8 за счет центробежной силы стремится переместиться к периферии диска и занять положение в зависимости от свободной длины троса 9. Положение обоймы, а следовательно, и тест-объекта, дающего при вращении диска иллюзию кольца, определяется по шкале 14.

Предмет изобретения

Устройство для определения контрастной чувствительности, содержащее станину, электродвигатель, вращающийся диск, о т л и ч а юще е с я тем, что, с целью получения точных результатов и избежания симулированных показаний, в нем использован прямоугольный тест-объект, перемещающийся во время вращения диска от его центра к периферии и тем самым создающий иллюзию темного кольца с изменяющимся радиусом, величина которого фиксируется по шкале в единицах величины контрастной чувствительности. № 162625

Составитель И. Гофман

Техред А. Кудрявицкая Корректор О. Б. Тюрина

Редактор А. Байнова

Типография, пр. Сапунова, 2

Подп, к печ. 11/VI — 64 r. Формат бум. бОХ90 /8 Объем 0,13 изд. л.

Заказ 1309/14 Тираж 450 Цена " коп.

ЦНИИГ1И Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
