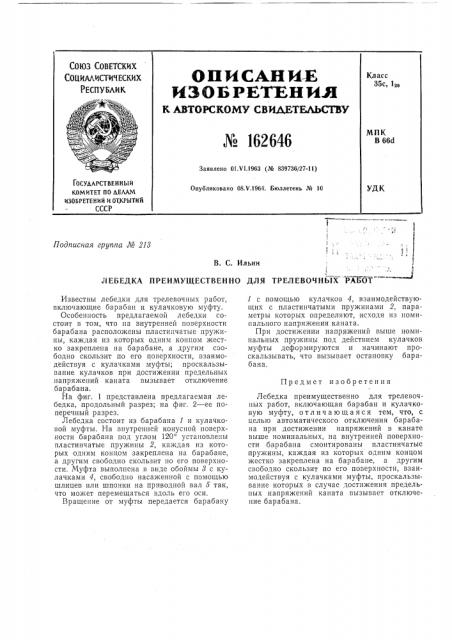

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PЕСПУБЛИК

ОНИ СЛН И-Е

ИЗОБ РЕВЕНИ.Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 162646

Класс

35с, 1ав

МПК

В 66d

Заявлено 01.Ч1.1963 (№ 839736/27-11) ГО СУДА РСТ BE Н Н Ы И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 08.Ч,1964. Бюллетень ¹ 10

Подписная группа № 213

В. С. Ильин

ЛЕБЕДКА ПРЕИМУЩЕСТВЕННО ДЛЯ ТРЕЛЕВОЧНЫХ РАБОТ

Предмет изобретения

Известны лебедки для трелевочных работ, включающие барабан и кулачковую муфту.

Особенность предлагаемой лебедки состоит в том, что ца внутренней поверхности барабана расположены пластинчатые пружины, каждая из которых одним концом жестко закреплена на барабане, а другим свободно скользит по его поверхности, взаимодеиствуя с кулачками муфты; проскальзывание кулачков при достижении предельных напряжений каната вызывает отключение барабана.

На фиг. 1 представлена предлагаемая лебедка, продольный разрез; на фиг. 2 — ее поперечный разрез.

Лебедка состоит из барабана 1 и кулачковой муфты. На внутренней конусной поверхности барабана под углом 120 установлены пластинчатые пружины 2, каждая из которых одним концом закреплена на барабане, а другим свободно скользит по его поверхности. Муфта выполнена в виде обоймы 8 с кулачками 4, свободно насаженной с помощью шлицев или шпонки па приводной вал 5 так, что может перемещаться вдоль его оси.

Вращение от муфты передается барабану

1 с помощью кулачков 4, взаимодействующих с пластинчатыми пружинами 2, параметры которых определяют, исходя из номинального напряжения каната.

При достижении напряжений выше номинальных пружины под действием кулачков муфты деформируются и начинают проскальзывать, что вызывает остановку барабана.

Лебедка преимущественно для трелевочных работ, включающая барабан и кулачковую муфту, отличающаяся тем, что, с целью автоматического отключения барабана при достижении напряжений в канате выше номинальных, на внутренней поверхности барабана смонтированы пластинчатые пружины, каждая из которых одним концом жестко закреплена на барабане, а другим свободно скользит по его поверхности, взаимодействуя с кулачками муфты, проскальзывание которых в случае достижения предельных напряжений каната вызывает отключение барабана. № 162646

Вид /( г
