Держатель для светодиода

Держатель для светодиода

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике, в частности к конструктивным элементам общего назначения для различных элект рических приборов и узлов, в том числе герметичных Цель - расширение эксплуатационных возможностей путем обеспечения несложной замены держателя со светодиодом, что удобно в эксплуатации. Держатель для светодиода имеет корпус из диэлектрического материала в виде втулки 1 с фланцем 2. В корпусе 1 на внешней боковой поверхности выполнены резьба 3, гнездо 4 для установки светодиода 5 и сквозная прорезь для его выводов во фланец 2. Со стороны резьбы 3 к фланцу 2 прикреплена прокладка 11, например из фторопласта. Держатель установлен в панели 12. Центральное отверстие втулки 1 выполнено глухим и ориентировано своим открытым сечением в направлении, противоположном фланцу 2 втулки 1. 1 з.п.ф-лы, 3 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s Н 05 К 7/02, 7/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

Г1РИ ГКНТ СССР

ВЙИФЛ 43

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4314648/21 (22) 08. 10.87 (46) 07.02.91. Бюл. ¹ 5 (72) С.Н. Авдеенко и И.Н. Таранова (53) 621.396.67.7 (088.8) (56) Авторское свидетельство СССР

N 1534766, кл. Н 05 К 7/02, 06.10,87.

Авторское свидетельство СССР

N. 1320913, кл. Н 05 К 7/02, 01.11.84.

Авторское свидетельство СССР

¹ 1249722, кл. Н 05 К 7/02, Н 05 К 7/12, 27.03.84. (54) ДЕ РЖАТ ЕЛ Ь ДЛ Я С В ЕТОДИОДА (57) Изобретение относится к радиотехнике, в частности к конструктивным элементам общего назначения для рàзличных электрических приборов и узлов, в том числе

„„. Ж„„1626471 А1 герметичных. Цель — расширение эксплуатационных воэможностей путем обеспечения несложной замены держателя со светодиодом, что удобно в эксплуатации.

Держатель для светодиода имеет корпус из диэлектрического материала в виде втулки

1 с фланцем 2. В корпусе 1 на внешней боковой поверхности выполнены резьба 3, гнездо 4 для установки светодиода 5 и сквозная прорезь для его выводов во фланец 2. Со стороны резьбы 3 к фланцу 2 прикреплена прокладка 11, например из фторопласта. Держатель установлен в панели 12. Центральное отверстие втулки 1 выполнено глухим и ориентировано своим открытым сечением в направлении, противоположном фланцу 2 втулки 1. 1 з,п,ф-лы, 3 ил.

1626471

Изобретение относится к радиотехнике, в частности к конструктивным элементам общего назначения для различных электрических приборов и узлов, в том числе герметичных, и может быть использовано для установки световых сигнальных элементов, преимущественно светодиодов.

Цель изобретения — расширение эксплуатационных воэможностей.

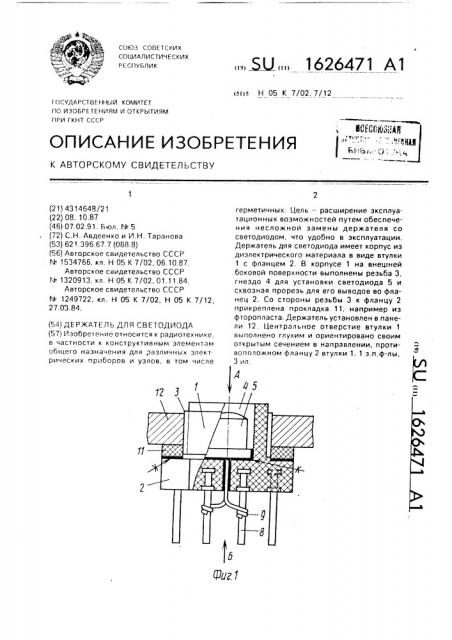

На фиг,1 представлен держатель со светодиодом, закрепленный на лицевой панели; на фиг.2 — вид А на фиг.1; на фиг.3 — вид

Б на фиг.1.

Держатель для светодиода содержит корпус в виде втулки 1 цилиндрической формы, выполненной из твердого диэлектрического материала черного цвета (например, фенопласта 03-010-02) с фланцем 2. В корпусе на внешней боковой поверхности выполнены резьба 3, гнездо 4 для установки светодиода 5 и сквозная прорезь 6 для его выводов во фланце 2. Глубина установленного гнезда 4 выбрана так, что стеклянная колбочка светодиода 5 находится на 2 — 3 мм ниже торца держателя. На всю глубину гнезда 4 выполнен паз 7 для ключа светодиода 5. На фланце 2 расположены металлические контакты — внешние выводы 8 для распайки выводов 9 светодиода и, при необходимости, добавочного сопротивления. На плоскости фланца 2 нанесены знаки полярности выводов светодиода+ и -, а по бокам выполнены две лыски 10 под ключ. Со стороны резьбы 3 к фланцу 2 прикреплена уплотнительная прокладка 11, например, из фтороплата, Держатель установлен в панели 12.

Держатель работает следующим образом, Светодиод 5 устанавливают на клее

ВК-9 в гнездо 4 корпуса 1. При этом ключ светодиода вставляют в паэ 7. Выводы 9 светодиода пропускают в сквозную прорезь

6, крепят к контактам 8 и распаивают.

Сквозную прорезь 6 также заполняет клеем

ВК-9, что обеспечивает дополнительную фиксацию выводов 9 светодиода. Со стороны резьбы 3 к фланцу 2 клеем ЛН приклеивают уплотнительную прокладку 11. Для установки держателя со светодиодом в панели 12 предварительно выполняют соответствующее резь бовое отверстие, 5

Держатель ввинчивают в панель и затягивают гаечным ключом до упора. Наличие уплотнительной прокладки 11 между фланцем

2 и панелью 12, а также клеевой шов между светодиодом 5 и корпусом 1 обеспечивает герметичность конструкции, Так как корпус держателя выполнен иэ диэлектрика черного цвета и таким образом, что светодиод заглублен в нем, это обеспечивает качественное зрительное восприятие сигналов при ярком свете и бликах на лицевой панели, а также предохраняет стеклянную колбочку светодиода от механических повреждений. Кооме того, держатель соответствует требованиям технической эстетики, поскольку исключает наличие на лицевой панели крепежных деталей и декоративных накладок. Резьбовое соединение держателя с панелью обеспечивает несложную замену держателя со светодиодом, что удобно в эксплуатации.

Таким образом, предлагаемый держатель для светодиода является более универсальным и отличается от известного простотой конструкции, высокой надежностью крепления и удобством в эксплуатации. Кроме того, воэможность установки держателя только с внутренней стороны прибора исключает несанкционированную замену светодиода.

Формула изобретения

1, Держатель для светодиода, содержащий корпус, выполненный из диэлектрического материала в виде втулки с фланцем на одном ее конце с элементами крепления на ее внешней боковой поверхности, установочным гнездом, размещенным в центральном отверстии втулки, внешние выводы, закрепленные во втулке, о т л и ч а ю щ и йс я тем, что, с целью расширения эксплуатационных возможностей, он снабжен прокладкой, установленной на втулке и жестко закрепленной на фланце, в котором выполнена сквозная прорезь, причем центральное отверстие втулки выполнено глухим и ориентировано своим открытым сечением в направлении, противоположном фланцу втулки, а внешние выводы расположены во фланце втулки.

2. Держатель по п.1, о т л и ч а щ и йс я тем, что элементы крепления втулки выполнены в виде резьбовой поверхности.

1626471

5vz. 2

Вид Б

40 авиа. 3
