Патент ссср 162658

Патент ссср 162658

Иллюстрации

Показать все

Реферат

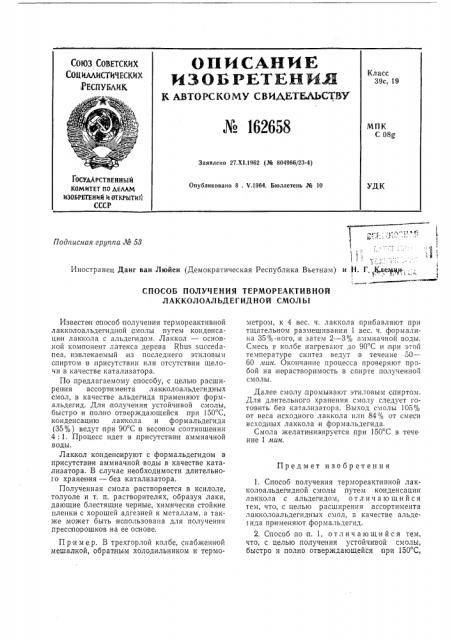

onHCAeNE

ИЗОБ РЕТЕННЛ

К АВТОРСКОМУ СВИЬЕТБЛ3эСТВУ № 162658

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

УЕСПУБАИБ, Класс

39с, 19

Ф

«

Ф:=

МПК

С 08g

Заявлено 27.XI.1962 (№ 804966/23-4) ГОСУДАРСТВЕ Н НЬ| Й комитет по деллм

ИЗОБРЕТЕНИЙ И ОТКРЪ|ТИЙ

СССР

Опубликовано 8 . V.1964. Бюллетень № 10

УДК

-««. г 1 «"«« " «««

1

11 т

Иностранец Данг ван Люйен (Демократическая Республика Вьетнам) и Н. Г.. лел1щн-;

0одписная группа № 58

СПОСОБ ПОЛУЧЕНИЯ ТЕРМОРЕАКТИВНОЙ

ЛАККОЛОАЛЬДЕГИДНОЙ СМОЛbI

Предмет изобретения

Пример. В трехгорлой колбе, снабженной мешалкой, обратным холодильник ом и термоИзвестен способ получения термореактивной лакколоальдегид ной смолы путем конденсации лаккола с альдегидом. Лаккол — основной компонент латекса дерева Rhus succedanea, извлекаемый из последнего этило вым спиртом в,присутствии или отсутствии щелочи в качестве катализатора.

По предлагаемому способу, с целью расширен ия ассортимента лаиколоальдегидных смол, в качестве альдегида применяют формальдегид. Для получения устойчивой смолы, быстро и полно отве рждающейся при 150 С, конденсацию лаккола и формальдегида (35%) ведут при 90 С;в весовом соотношении

4: 1. Процесс идет в присутствиями аммиачной воды.

Лаккол конденсируют с формальдегидо м в присутствиями аммиачной воды в качестве катализатора. В случае необходимости длительного хранения — без катализатора.

Полученная смола растворяется в ксилоле, толуоле и т. п. растворителях, образуя лаки, дающие блестящие черные, химически стойкие пленки с хорошей адгезией к металлам, а также может быть использована для получения пресс1порошков на ее основе. метром, к 4 вес. ч. лаккола прибавляют при тщательном размешивании 1 вес. ч. формалина 35%-ного, и затем 2 — 3% аммиачной Воды.

Смесь в колбе нагревают до 90 С и при этой температуре синтез ведут в течение 50—

60 мин. Оконча ние процесса про веряют пробой на нерастворимость в спирте полученной смолы.

Далее смолу промыва|от этиловым спиртом.

Для длительного хранения смолу следует готовить без катализатора. Выход смолы 105% от веса исходного лаккола или 84% от смеси исходных лаккола и формальдегида, Смола желатинизируется при 150 С в тече ние 1 мин.

1. Способ получения термореактивной лакколоальдегидной смолы путем конденсации лаккола с альдегидом, отличающийся тем, что, с целью расширения ассортимента лакколоальдегидных смол, 6 качестве альдеI ида пр именяют формальдегид.

2. Способ по п. 1, отлич ающH и ся тем, что, с целью получения устойчивой смолы, быстро и полно отверждающейся при 150 С,

Составитель О. А. Цыпкина

Редактор М. И. Бородина Техред Т. П. Курилко Корректор Т. Д. ХромцеИ

Г1одп. к печ, 24/IV — 64 г, Формат бум. 60 X 90 /з Объем 0,23 изд. л.

Заказ 878/17 Тираж 675 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 конденсацию лаккола и формальдегида (35% ) ьедут при 90 С и п ри весовом соотношении

4: 1.

3, Способ по и. 1, отл и ч а ю щийся тем, что процесс ведут в присутствии аммиачной воды.
