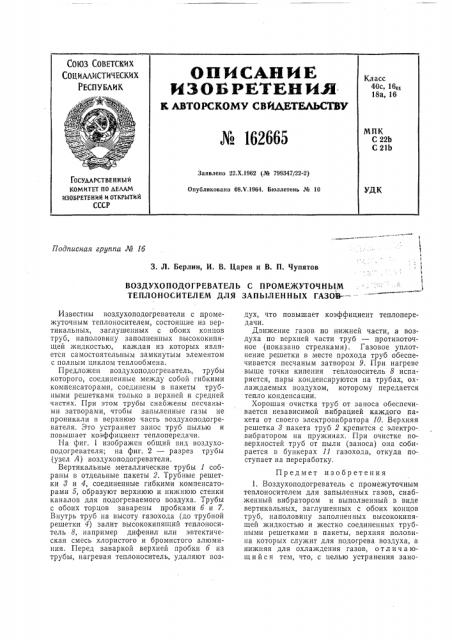

ОПИСАНИЕ
ИЗ ОБРЕМЕНИМ
K АВТОРСКОМУ СВЙДЕ ПЫЬСТЗЮ № 162665
Класс
40с, 16вт
18а, 16
МПК
С 22b
С 21Ь
Заявлено 22,Х.1962 (№ 799347/22-2) Опубликовано 08.V.1964. Бюллетень № 10
ГОСУДАРСТВЕ Н Н Ы и
КОМИТЕТ ПО AEAAM
ИЗОБРЕТЕНИЙ И ОТКРЪ|ТИИ
СССР
УДК
Подписная группа № 1б
3. Л. Берлин, И. В. Царев и В. П. Чупятов
ВОЗДУХОПОДОГРЕВАТЕЛЪ С ПРОМЕЖУТОЧНЫМ
ТЕПЛО НОСИТЕЛ ЕМ ДЛЯ ЗАПЫЛЕННЫХ ГАЗОВ -
Известны воздухоподогреватели с промежуточным теплоносителем, состоящие из вертикальных, заглушенных с обоих концов труб, наполовину заполненных высококипящей жидкостью, каждая из которых является самостоятельным замкнутым элементом с полным циклом теплообмена.
Предложен воздухоподогреватель, трубы которого, соединенные между собой гибкими компенсаторами, соединены в пакеты трубными решетками только в верхней и средней частях. При этом трубы снабжены песчаными затворами, чтобы запыленные газы не проникали в верхнюю часть воздухоподогревателя. Это устраняет занос труб пылью и повышает коэффициент теплопередачи.
На фиг. 1 изображен общий вид воздухоподогревателя; на фиг. 2 — разрез трубы (узел А) воздухоподогревателя.
Вертикальные металлические трубы 1 собраны в отдельные пакеты 2. Трубные решетки 8 и 4, соединенные гибкими компенсаторами 5, образуют верхнюю и нижнюю стенки каналов для подогреваемого воздуха. Трубы с обоих торцов заварены пробками б и 7.
Внутрь труб на высоту газохода (до трубной решетки 4) залит высококипящий теплоноситель 8, например дифенил или эвтектическая смесь хлористого и бромистого алюминия. Перед заваркой верхней пробки б из трубы, нагревая теплоноситель, удаляют воздух, что повышает коэффициент теплопередачи.
Движение газов по нижней части, а воздуха по верхней части труб — противоточное (показано стрелками), Газовое уплотнение решетки в месте прохода труб обеспечивается песчаным затвором 9. При нагреве выше точки кипения теплоноситель 8 испаряется, пары конденсируются на трубах, охлаждаемых воздухом, которому передается тепло конденсации.
Хорошая очистка труб от заноса обеспечивается независимой вибрацией каждого пакета от своего электровибратора 10. Верхняя решетка 8 пакета труб 2 крепится с электровибратором на пружинах. При очистке поверхностей труб от пыли (заноса) она собирается в бункерах 11 газохода, откуда поступает на переработку.
Предмет изобретения
1. Воздухоподогреватель с промежуточным теплоносителем для запыленных газов, снабженный вибратором и выполненный в виде вертикальных, заглушенных с обоих концов труб, наполовину заполненных высококипящей жидкостью и жестко соединенных трубными решетками в пакеты, верхняя половина которых служит для подогрева воздуха, а нижняя для охлаждения газов, о т л и ч а юшийся тем, что, с целью устранения зано№ 162665
УзелА
Фиг 2
Фиг /
Составитель Г. А. Григоренко
Текред Т. П. Курилко Корректор В. Д. Шульдешова
Редактор В. П, Липатов
Г1одп. к печ. 28/VII-64 r. Формат бум. 60X90/s Объем 0,23 изд. л.
Заказ 1668/10 Тираж 675 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 са труб пылью и по. ышения коэффициента теплопередачи, трусы соединены в пакеты трубными решетками, соединенными между собой гибкими компенсаторами, только в верхней и средней частях.
2. Воздухоподогреватель по п. 1, отл и ч ающи и ся тем, что с целью предотвращения прохода запыленных газов в верхнюю часть воздухоподогревателя, трубы снабжены песчаными затворами.
