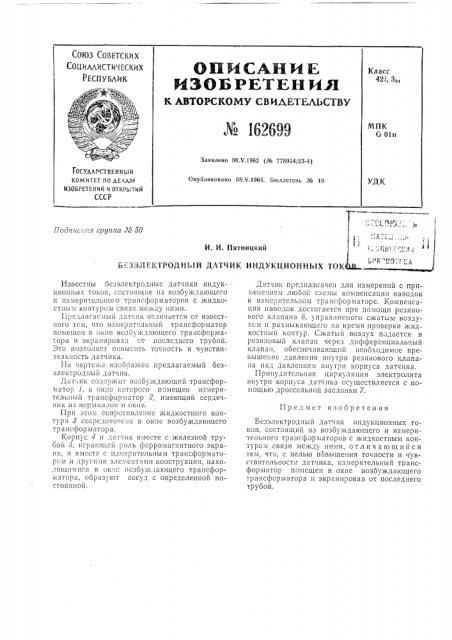

Соеа Coas m11x
СОЦИАлИСтИЧЕСКИХ
РБСПУбЛИК
QXXNCAN N E
ИЗОБРЕТЕНИЯ
K АВТОРСКОМ У СВИДЕТЕЛЬСТВУ № 162699
Класс
42l, Зо1
МЛК
G 01п
Заявлено 08.V.1962 (¹ 778954/23-4) ГОСУДАРСТВЕННЫЙ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИИ И ОТКРЫТИИ
СССР
Опуоликовано 08.V.1964. Б!оллетень № 10
"п г1„г. р
Подпи(ч:оя грутга Л 50
И. И. Пятницкий
1:.
ББз.=1ЛБКтродный длтчиК индукционных тоК
Предмет изобретения
Известны безэлектродные датчики индукционных токсг, состоящие пз Всзоуж !аlощего
II измеритель!10| 0 трансформаторов с >кидкостным контуром связи между ними.
Предлагаемый датчик отличается от извест-!
IoI 0 тем, что измерит=льный трансформатор помещен в ок возбуждающего трансформа".ора и экра от последнего трубой.
Это позволяет повысить точность и чувствиTcль! IocTb датчика
На !ертс>кe 1!9oop8;I(cl! Предлагаемый безэлектродный датчик.
Датчик содержит возоуждающий трансформатор 1, в ок:|о которого помещен измерительный трансформатор 2, имеющий сердеч- ник пз пермаллоя и окна.
Прп этом сопротивление жидкостного контура 8 сссрсдото|с;|о в окне возбуждаю|цего трансформатора, Корпус 4 и датчик вместе с железной трубой 5, играющей роль (11срромагнитного экрана, и вместе с измерительным трансформаторсм и другими элементами конструкции, находящимися в Ок lc возбуждающего трансформатора, образуют сосуд с определенной постоянной.
Датчик предназначен для измерений с примене||ием любой схемы компенсации наводок
В изб(срптслы1051 Tp3IIc(j)opAIBTopc. Компенсация паводок достигается при помощи резинового клапана 6, управляемого сжатым воздухом н размыкающего на время проверки жидкостный контур. Сжатый воздух подается в резиновый клапан через дифференциальный клапан, обеспечивающий необходимое превышение давления внутри резинового клапана над давлением внутри корпуса датчика.
Принудительная циркуляция электролита внутри корпуса датчика осуществляется с помощью дроссельной заслонки 7.
Безэлектродный датчик индукционных токов, состоящий из возбуждающего и измерительного трансфэрматоров с жидкостным кон I уром связи между ш1ми, отл и ч а ю щи и с я тем, что, с целью повышения точности и чувствптель locTil датчика, измерительный трансформатор помещен в окне возбуждающего трансформатора и экранирован от последнего трубои. № 1б2б99 гг и (72 "" з
Составитель Н. Малиновская
Редактор Г. M. Печоров Текред А. Л. Еудрявицкая Корректор О. b. Тюрина
Поди. к печ. 18;VII — 64 г.
Заказ 1542 13 Тираж 823 Пена 6 кзп.
Ц1-!ИИПИ Государственного комитета по делам изобретения и открытий СССР
Москва, Центр, пр, Серова, д. 4
Типография, пр. Сапунова, д. 2
