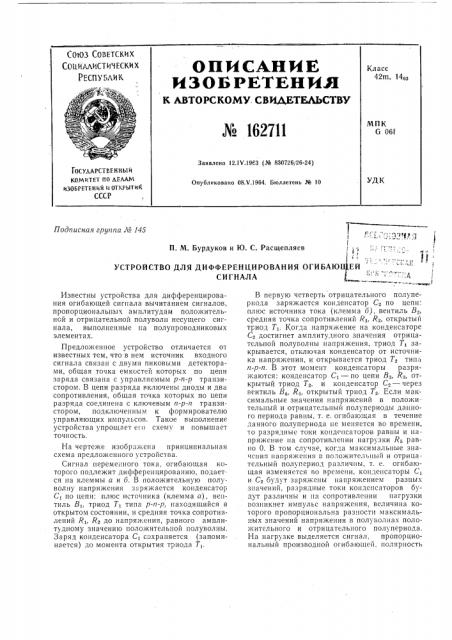

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ABTOPC КОМУ. СВИДЕТЕЛЬСТВУ № 162711

Союз Совьтских

Соцймистимских

РЕСПУ БЛИК

Класс

42пч, 14оа

МПК о оа

Заявлено 12.1Ч.1963 (№ 830726j26-24) ГОСУААРСТВЕННЫИ

КОМИТЕТ ПО АЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

ceca

Опубликовано 08.Ч.1964. Бюллетень № 10

Подписная ариппа М 145

l

ji

„1

gg?f Ф г

П. )Ч1. Бурдуков и Ю. С. Расщепляев 1

1, 1

УСТРОЙСТВО ДЛЯ ДИФФЕРЕНЦИРОВАНИЯ ОГИБАЮЩЕЙ

СИГНАЛА

Известны устройства для дифференцирования огибающей сигнала вычитанием сигналов, пропорциональных амплитудам положительной и отрицательной полуволн несущего сигнала, выполненные на полупроводниковых элементах.

Предложенное устройство отличается от известных тем, что в нем источник входного сигнала связан с двумя пиковыми детекторами, общая точка емкостей которых по цепи заряда связана с управляемым р-и-р транзистором. В цепи разряда включены диоды и два сопротивления, общая точка которых по цепи разряда соединена с ключевым и-р-и транзистором, подключенным к формирователю управляющих импульсов. Такое выполнение устройства упрощает е|о схему и повышает точность.

На чертеже изображена принципиальная схема предложенного устройства.

Сигнал переменного тока, огибающая которого подлежит дифференцированию, подается на клеммы а и б. В положительную полуволну напряжения заряжается конденсатор

С, по цепи: плюс источника (клемма а), вентиль В,, триод Т, типа р-п.-р, находящийся в открытом состоянии, и средняя точка сопротивлений R>, Ле до напряжения, равного амплитудному значению положительной полуволны.

Заряд конденсатора Ст сохраняется (запоминается) до момента открытия триода Т,.

В первую четверть отрицательного полупериода заряжается конденсатор С» по цепи: плюс источника тока (клемма б), вентиль В>, средняя точка сопротивлений Ri, Рв, открытый триод Ть Когда напряжение на конденсаторе

С. достигнет амплитудного значения отрицательной полуволны напряжения, триод Т, закрывается, отключая конденсатор от источника напряжения, и открывается триод Т, типа и-р-и. В этот момент конденсаторы разряжаются: конденсатор С вЂ” по цепи Ва, R>, открытый триод Т», и конденсатор С., — через вентиль В4, R4, открытый триод Т,. Если максимальные значения напряжений в положительный и отрицательный полупериоды данного периода равны, т. е. огибающая в течение данного полупериода не меняется во времени, Io разрядные токи конденсаторов равны и напряжение па сопротивлении нагрузки R: равно О. В том случае, когда максимальные значс ия напряжения в положительный и отрицательный полупериод различны, т. е. огибающая изменяется во времени, конденсаторы С, и С. будут заряжены напряжением разных значений, разрядные токи конденсаторов будут различны и па сопротивлении нагрузки возникнет импульс напряжения, величина которого пропорциональна разности максимальных значений напряжения в полуволнах положительного и отрицательного полупериода.

На нагрузке выделяется сигнал, пропорциональный производной огибающей, полярность № 162711

Предмет изобретения

В1 а

ых

Составитель И. Дубинский

Техреду. К. Ткаченко Корректор М. И. Козлова

Редактор П. Шлаин

Подп. к печ. 12/VI — 64 г. формат бум. 60 90 /8 Объем 0.21 нзд. л.

Заказ 1313/10 Тираж 775 Цена 5 коп

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Сеоова, д. 4

Типография, пр. Сапунова, 2 импульса на нагрузке определяется знаком производной огибающей.

Сигналы для управления триодами Т, и Тв формируются из переменного напряжения, находящегося в фазе (или противофазе) с входhbIM напряжением Us с помощью специальной схемы формирования, которая работает следующим образом. B положительную полуволну переменного напряжения ток протекает по цепи: средняя точка сопротивлений Rg, Рт, переход эмиттер-база триода Ть сопротивление Re, вентиль В;, минус источника тока. При этом триод Т1 открыт, а триод Т2 закрыт, так как к его переходу база-эмиттер приложено отрицательное напряжение. Отрицательная полуволна напряжения во вторую половину периода, возникающая на сопротивлении Re, дифференцируется контуром R> Сз, в результате чего в первую четверть отрицательной полуволны пройдет ток в цепи перехода эмиттер-база триода Т1. Триод Тв останется попрежнему закрытым. Во вторую четверть отрицательной полуволны в результате дифференцирования направление тока изменится на противоположное, что приведет к закрытию триода Т1 и открытию триода Тв. Таким образом, в каждый период переменного напряжения в первые три четверти периода открыт триод Т, и закрыт триод Т2, в последнюю четверть периода, наоборот, триод Т1 закрыт, а триод Т2 открыт. Триоды работают в ключевом режиме.

Устройство для дифференцирования огибающей сигнала вычитанием сигналов, пропорциональных амплитудам положительной и отрицательной полуволн несущего сигнала, выполненное на полупроводниковых элементах, отличающееся тем, что, с целью упрощения устройства и повышения его точности, в нем источник входного сигнала связан с двумя пиковыми детекторами, общая точка емкостей которых по цепи заряда связана с управляемым р-и-р транзистором, а в цепи разряда этих сигналов включены диоды и два сопротивления, общая точка которых по цепи разряда соединена с ключевым п-р-и транзистором, подключенным к формирователю управляющих импульсов.
