Биполярный игольчатый электрод

Биполярный игольчатый электрод

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике и предназначено для измерения параметров биотканей. Цель изобретения - снижение травматичности при обеспечении возможности одновременного лекального измерения температуры и биопотенциалов, преимущественно при онкологических исследованиях . Электрод содержит полую иглу и расположенные внутри иглы проводники 2-4. Два проводника служат для измерения биопотенциалов, образуя на гранях торца иглы контактные площадки Еще двапроводника спаяны на ребре торн : образуют термопарный спай. Внутреннее пространство иглы заполнено компаундом, Одновременное измерение биопотенциалов и температуры в данном локусе биоткани расширяет возможности диагностики. Электрод позволяет после проведения измерений перед извлечением иглы осуществить коагуляцию тканей в месте расположения иглы и, тем самым, уменьшить вероятность метастазирования (выноса опухолевых клеток кровью в другие области организма), для чего нагревающий ток пропускается через тело иглы и преимущественно через высокоомный проводник термопары. 3 ил, ел

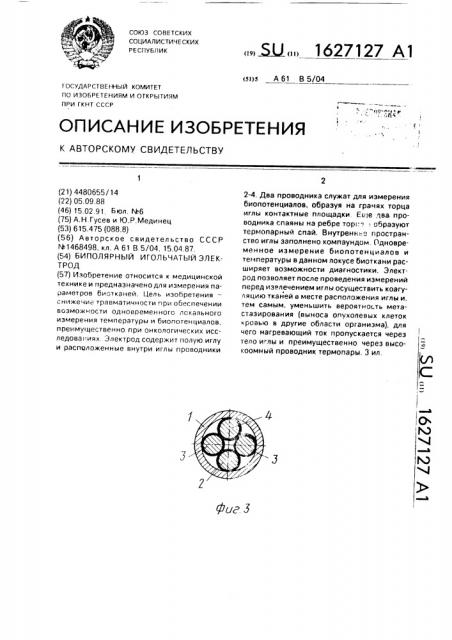

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 5/04

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 пр «««« ° у« . «и с

«

«, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ, СВИДЕТЕЛЬСТВУ

1(М

ЬЭ (21) 4480655/14 (22) 05.09.88 (46) 15.02.91, Бюл. М6 (75) А.Н.Гусев и Ю.P.Måäèíåö (53) 615,475 (088.8) (56) Авторское свидетельство СССР

М1468498. кл, А 61 В 5/04, 15.04.87. (54) БИПОЛЯРНЫЙ ИГОЛЬЧАТЫЙ ЭЛЕКТРОД (57) Изобретение относится к медицинской технике и предназначенодля измерения параметров биотканей. Цель изобретения снижение травматичности при обеспечении возможности одновременного локального измерения температуры и биопотенциалов, преимущественно при онкологических исследованиях. Электрод содержит полую иглу и расположенные внутри иглы проводники

Я2 1627127 Al

2-4. Два проводника служат для измерения биопотенциалов, образуя на гранях торца иглы контактные площадки. Еще два, проводника спаяны на ребре торп": . образуют термопарный спай, Внутренн-.е пространство иглы заполнено компаундом. Одновременное измерение биопотенциалов и температуры в данном локусе биоткани расширяет воэможности диагностики. Электрод позволяет после проведения измерений перед извлечением иглы осуществить коагуляцию тканей а месте расположения иглы и, тем самым, уменьшить вероятность метастазирования (выноса опухолевых клеток кровью в другие области организма), для чего нагревающий ток пропускается через тело иглы и преимущественно через высокоомный проводник термопары. 3 ил,
