Устройство для исследования излучения биологического объекта

Устройство для исследования излучения биологического объекта

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике и может быть использовано при изучении стрессовых ситуаций у человека. Цель изобретения - упрощение устройства и повышение достоверности результатов исследования. Цель достигается тем, что блок согласования выполнен в виде дифференциального узла на силовых транзисторах . 2 ил.

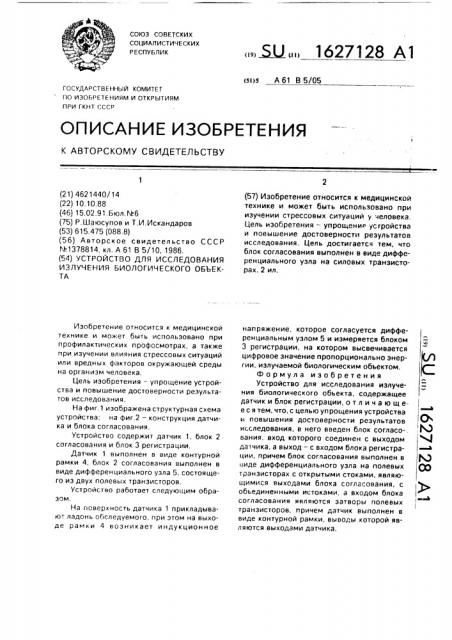

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 В 5/05

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1) 462 1440/14 (22) 10.10,88 (46) 15.02.91. Бюл. ¹6 (75) P.ØàþñóïoB и T.È.Èñêàíäàðîâ (53) 615.475 (088.8) (56) Авторское свидетельство СССР

¹1378814, кл. А 61 В 5/10, 1986, (54) УСТРОЙ СТВО ДЛЯ ИССЛ ЕДОВАНИ Я

ИЗЛУЧЕНИЯ БИОЛОГИЧЕСКОГО ОБЬЕКТА

Изобретение относится к медицинской технике и может быть использовано при профилактических профосмотрах, а также при изучении влияния стрессовых ситуаций или вредных факторов окружающей среды на организм человека.

Цель изобретения — упрощение устройства и повышение достоверности результатов исследования.

На фиг.1 изображена структурная схема устройства; на фиг,2 — конструкция датчика и блока согласования.

Устройство содержит датчик 1, блок 2 согласования и блок 3 регистрации.

Датчик 1 выполнен в виде контурной рамки 4, блок 2 согласования выполнен в виде дифференциального узла 5, состоящего из двух полевых транзисторов.

Устройство работает следующим образом.

На поверхность датчика 1 прикладывают ладонь обследуемого, при этом на выходе рамки 4 возникает индукционное

„„Я2.„1627128 А1 (57) Изобретение относится к медицинской технике и может быть использовано при изучении стрессовых ситуаций у человека.

Цель изобретения — упрощение устройства и повышение достоверности результатов исследования, Цель достигается тем, что блок согласования выполнен в виде дифференциального узла на силовых транзисторах. 2 ил. напряжение, которое согласуется дифференциальным узлом 5 и измеряется блоком

3 регистрации, на котором высвечивается цифровое значение пропорционально энергии, излучаемой биологическим объектом, Формула изобретения

Устройство для исследования излучения биологического объекта, содержащее датчик и блок регистрации, о т л и ч а ю щ ее с я тем, что, с целью упрощения устройства и повышения достоверности результатов исследования, е него введен блок согласо-. Ы вания, вход которого соединен с выходом датчика, а выход — с входом блока регистрации, причем блок согласования выполнен в 1 1 виде дифференциального узла на полевых QQ транзисторах с открытыми стоками, являющимися выходами блока согласования, с объединенными истоками, а входом блока

) Ъ согласования являются затворы полевых транзисторов, причем датчик выполнен в виде контурной рамки, выводы которой являются выходами датчика.

1627128

:J

Йод

С

Фиг. 2
