Реферат



Изобретение относится к медицинской технике Цель изобретения -- повышение точности ориентации пациента. Подъемник для рентгенографии содержит основание, вертикальную направляющую и опорную площадкч Дополнительно в него введены каретка, подпружиненные барабаны, соединительная лента и тормоз, причем каретка расположена с внешней стороны направ ляюшей, жестко соединена с опорной площадкой и удерживается в заданном положении соединительной лентой, выполненной из нерастяжимого материала, противопо ложные концы которой навиты на подпру жиненные барабаны, расположенные в основании подъемника. Соединительная лента проходит через канал, выполненный в направляющей , и между прижимными губками тормоза, имеющими форму гребенки, причем верхние губки жестко закреплены на корпусе основания, а нижние прижаты к верхним пружиной, проходящей по внутреннему каналу направляющей, и соединены с ножной педалью. 3 ил. ®

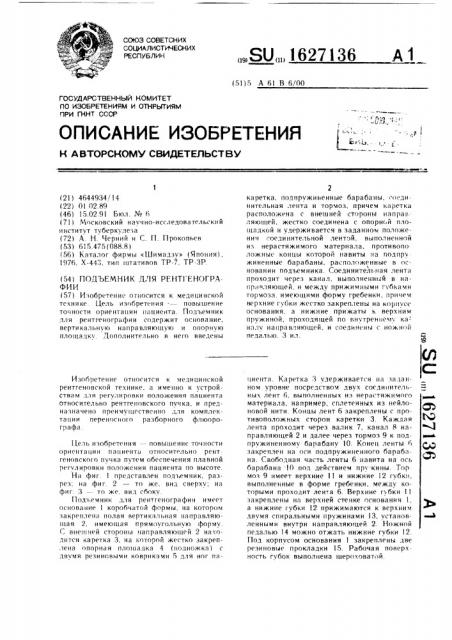

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

„„SU„„1627136 (51) 5 А 61 В 6/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТ ВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4644934/14 (22) 01 02.89 (46) 15.02.91 Бюл. № 6 (71) Московский научно-исследовательский институт туберкулеза (72) А. Н. Черний и С. П. Прокопьев (53) 615.475 (088.8) !

56) Каталог фирчы «Шимадзу» (Япония), 1976, Х-443, тип штативов TP-7, ТР-ЗР. (54) ПОДЪЕМНИК ДЛЯ РЕНТ! ЕНОГРАФИИ (57) Изобретение относится к медицинской технике. Цель изобретения - — повышение точности ориентации пациента. Подъемник для рентгенографии содержит основание, вертикальную направляющую и опорную площадку. Дополнительно в него введены

Изооретение относится к медицинской рентгеновской технике, а иченно к устройствам для регулировки положения пациента относительно рентгеновского пучка, и предназначено преичугцсственно для комплектации переносного разборного флюорографа.

Цель изобретения -- повышение точности ориентации пациента относительно рентгеновского пучка путем обеспечения плавной регулировки положения пациента по высоте.

На фиг. 1 представлен подъемник, разрез; на фиг. 2 — то же, вид сверху; на фиг. 3 то же, вид сбоку.

Подъемник для рентгенографии имеет основание 1 коробчатой формы, на котором закреплена полая вертикальная направляющая 2, имеющая прямоугольную форму.

С вне|пней стороны направляющей 2 находится каретка 3, на которой жестко закреплена опорная площадка 4 (иодножка) с двумя резиновыми ковриками 5 для ног пакаретка, подпружиненные барабаны, соединительная лента и тормоз, причем каретка расположена с внешней стороны на пра вляющей. жестко соединена с опорн<.й площадкой и удерживается в заданном положении ".îåëèíèòåëüíoé лентой, выполненной из нерастяжимого материала, противопо ложные концы которой навиты на подпружиненные барабаны, расположенные в основании подъемника. Соединительная лента проходит через канал, выполненный в напрачляющей, и между прижимными губкачи тормоза. имеющими форму гребенки, причеч верхние губки жестко закреплены на корпусе основания. а нижние прижаты к верхним пружиной, проходящей по внутренцечу ха- налу направляющей, и соединены с ножной педалью. 3 ил. циента. Каретка 3 удерживается на заданНоМ уровне посредствоч двух соединительных лент 6. выполненных из нерастяжимого материала, например, сплетенных из нейлоновой нити. Концы лент 6 закреплены с противоположныхых сторон ка ретки 3. Каждая лента проходит через валик 7, канал 8 направляющей 2 и далее через тормоз 9 к подпружиненному барабану 10. Конец ленты 6 закреплен на оси подпружиненного барабана. Свободная часть ленты 6 навита на ось барабана 10 под действиеч пру.кины. Тор моз 9 имеет верхние 11 и нижние 12 губки, выполненные в форме гребенки, между которыми проходит лента 6. Верхние губки I! закреплены на верхней стенке основания 1, а нижние губки 12 прижимаются к верхнич двумя спиральными пружинами 13, установленными внутри направляющей 2. Ножной педалью 14 можно отжать нижние губки 12.

Под корпусом основания 1 закреплены две резиновые прокладки 15. Рабочая поверхность губок выполнена шероховатой.

1627136

Формула изобретения

QU7. 1

Подъемник используют следующим образом.

Подъемник для рентгенографии устанав.чивают перед флюорографическим тубусом и приводят в исходное положение. Для этого рентгенолог нажимает педаль 14 и тем самым опускает нижние губки 12 тормоза 9.

Лента 6 освобождается и под действием тяги подпружиненных барабанов 10 навивается на ось барабанов 10. При этом каретка 3 смещается вверх до упора в ограничитель 16, как показано на фиг. 1. При освобождении педали 14 губки 11 и 12 смыкаются, зажимая ленту 6. После этого пациент встает на резиновые коврики 5 площадки 4. Тормоз 9 удерживает каретку 3 в этом положе- 15 нии. Далее оператор плавным нажатием на педаль 14 добивается медленного смещения пациента вниз. При этом губки 11 и 12 тормоза 9 расходятся лишь частично и создают сопротивление ленте 6. Когда положение пациента по отношению к входному окну флюорографической камеры будет оптимальным, педаль 14 освобождается, губки 11 и 12 тормоза 9 сжимаются, что препятствует .чальнейшему смещению пациента. После выполнения флюорограммы пациент сходит 25 с опорной площадки 4 и рентгенолог нажатием педали 14 вновь приводит подъемник в исходное положение.

Оснащение подъемником переносного разборного рентгенодиагностического или флюорографического аппарата позволит осуществить плавную регулировку положения пациента по высоте без дополнительной затраты электроэнергии, что особенно важно в полевых условиях при автономном питании.

Подъемник для рентгенографии, содержащий основание, вертикальную направляющую и установленную на ней с возможностью изменения высоты опорную площадку, отличающийся тем, что, с целью повышения точности ориентации пациента относительно рентгеновского пучка путем обеспечения плавной регулировки положения пациента по высоте, в него дополнительно введены каретка, подпружиненные барабаны, соединительные ленты и тормоз, причем каретка распо.чожена с внешней стороны направляющей и жестко соединена с опорной площадкой, на которой закреплены концы соединительных лент, выполненных из нерастяжи мого материала, противоположные концы лент навиты на подпружиненные барабаны, расположенные в основании подъемника, соединительные ленты проходят через каналы, выполненные в направпяющей и между прижимными губками тормоза, имеющими форму гребенки, причем верхние губки жестко закреплены на корпусе основания, а нижние прижаты к верхним пружиной, проходящей по внутреннему каналу направляющей, и соединены с ножной педалью.

1627136

7 2 7

Фиг. 2
