Устройство для соединения тканей

Устройство для соединения тканей

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к хирургическим инстру- Meniar.i. Цель изобретения - сокращение времени операции и предупреждение осложнений при склеивании соединяемых перикардиальных лоскутов. Устройство для со единения тканей совдржит рабочие части в вич плоских площадок с закругленными краями и фиксаторы ткани в виде подпружиненных и расположенных под углом друг к другу крючков. Лоскуты зацепляют крючками с помощью анатомических пинцетов, наносят на них медицинский клей и прижимают площадки друг к другу. Склеенная из двух лоскутов аутоперикарда заплата представляет собой композитный пластический материал, с обеих сторон покрытый гладким тезотелием. 3 ил

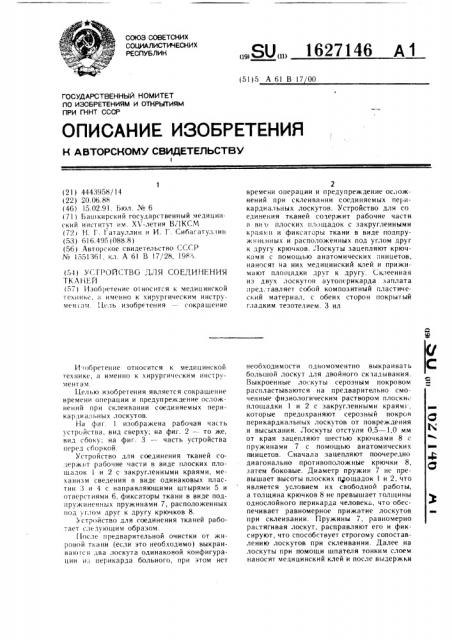

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1627146 А 1 (51)5 А 61 В 17 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2l) 4443958/14 (22) 20.06,88 (46) 15.02.91. Вюл. No 6 (71) Башкирский государственный медицинский институт им. Х1 -летия ВЛКСМ (72 H. Г. Гатауллин и И. Г. Сибагатуллин (53) 616.495 (088.8) (56) Авторское свидетельство СССР № 1551361, кл. А 61 В 17/28, 1983. (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

ТКАНЕЙ (57) Изобретение относится к медицинской технике. H именно к хирургическим инструмен ам. .Ьль изобретения сокращение

Изобретение относится к медицинской технике, а именно к хирургическим инструментам.

Целью изобретения является сокращение времени операции и предупреждение осложнений при склеивании соединяемых перикардиальных лоскутов.

На фиг. 1 изображена рабочая часть устройства, вид сверху", íà фиг. 2 — то же, вид сбоку; на фиг. 3 — часть устройства перед сборкой.

Устройство для соединения тканей содержит рабочие части в виде плоских площадок 1 и 2 с закругленными краями, механизм сведения в виде одинаковых пластин 3 и 4 с направляющими штырями 5 и отверстиями 6, фиксаторы ткани в виде подlip),жиненных пружинами 7, расположенных под глом друг к другу крючков 8. устройство для соединения тканей работает следующим образом. (lосле предварительной очистки от жировой ткани (если это необходимо) выкраиваются два лоскута одинаковой конфигурации из перикарда больного, при этом нет

2 времени операции и предупреждение осложнений при склеивании соединяемых перикардиальных лоскутов. Устройство для со единения тканей содержит рабочие части в ви ц плоских площадок с закругленными краями и фиксаторы ткани в виде подпружиненных и расположенных под углом друг к другу крючков. Лоскуты зацепляют крючками с помощью анатомических пинцетов, наносят на них медицинский клей и прижимают площадки друг к другу. Склеенная из двух лоскутов аутоперикарда заплата пред тавляет собой композитный пластический материал, с обеих сторон покрытый гладким тезотелием. 3 ил. необходимости одномоментно выкраивать большой лоскут для двойного складывания.

Выкроенные лоскуты серозным покровом распластываются на предварительно смоченные физиологическим раствором плоские площадки 1 и 2 с закругленными краямг, которые предохраняют серозный покров перикардиальных лоскутов от повреждения и высыхания. Лоскуты отступя 0,5 — 1,0 мм от края зацепляют шестью крючками 8 с пружинами 7 с помощью анатомических пинцетов. Сначала зацепляют поочередно диагонально противоположные крючки 8, затем боковые. Диаметр пружин 7 нс превышает высоты плоских п1)ощадок 1 и 2, что является условием их свободной работы, а толщина крючков 8 не превышает толгцины однослойного перикарда человека, что обеспечивает равномерное прижатие лоскутов при склеивании. Пружины 7, равномерно растягивая лоскут, расправляют его и фиксируют, что способствует строгому сопоставлению лоскутов при склеивании. Далее на лоскуты при помощи шпателя тонким слоем наносят медицинский клей и после выдержки

l627l46 (при использовании клея «Супьфакрилат»

5 — 7 с) приступают к их склеиванию.

Одну пластину, например пластину 3, берут в левую руку, а пластину 4 в правую.

В отверстие 6 вводят штыри 5. После соприкосновения поверхности лоскутов, покрытых клеем, легким усилием площадки 1 и 2 прижимают друг к другу. Извлекают склеенную заплату из устройства следующим образом: отстегивают пружины 7 от места их прикрепления к одной пластине, например пластине 3, и отделяют ее от пластины 4, на которой находится заплата из дубликатуры. Пластину 4 ставят на стол и отцепляют все крючки 8 от заплаты. Склеенная нз двух лоскутов аутоперикарда заплата представляет собой композитный пластический материал, с обеих сторон покрытый гладким мезотел нем, Для получения комбинированной заплаты ауTollEðèêàðäà с синтетической тканью вместо второго лоскута аутоперикарда выкраивают подобный лоскут из синтетической ткани (лафсан и др.) и производят склеивание по описанной методике с использованием данного устройства.

Формула изобретения

Устройство для соединения тканей, содержащее рабочие части, механизм их сведения и фиксаторы ткани в виде крючков, отличающееся тем, что, с целью сокращения времени операции и предупреждения осложнений при склеивании соединяемых перикардиальных лоскутов, его рабочие части выполнены в виде плоских площадок с за15 кругленнымн краями, механизм их сведения выполнен в виде одинаковых пластин, на одной из которых установлены направляющие штыри, а на другой выполнены соответству ющие им отверстия, а фиксаторы ткани выполнены подпружиненными и расположены под углом друг к другу.

1627146 РУ2. Г

Сост а в и тел ь А. Ха нюк и н

Редактор М. Циткина Техред А Кравчук Корректор О. Кравцова

Заказ 296 Тираж 420 Подписное

ВН1! ИП11 1 ос1дарственного комитета по изобретениям и открытиям при ГЕНТ СС(Р

113035, Москва, Ж --35, Раушская наб., д. 4 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О1
