Реферат



Изобретение относится к медицине, а именно к имплантируемым электростимуляторам . Цель изобретения - поддержание постоянной величины ответной реакции ткани пациента за счет изменения формы стимулирующих импульсов. Электростимулятор содержит передающее устройство 1 и приемное устройство 2. Передающее устройство 1 состоит из генератора 3 стимулирующих импульсов, первого дифференцирующего элемента 4, первого генератора 5 длительности, первого усилителя 6, коммутатора 7, индуктора 8, делителя 9 частоты, второго дифференцирующего элемента 10, второго генератора 11 длительности и второго усилителя 12. Приемное устройство 2 состоит из капсулированной кэтушки 13 связи с проводниками 14 и электродами 15. Индуктор содержит броневой разомкнутый тороидальный ферросердечник с индуктивной катушкой, обойму с проводами Катушка 13 связи помещена в капсулу. 3 ил. Ё

СОЮЗ ГОВЕТСКИХ

ГОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРГТВЕHI-lblй КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

g .7 ;;;;-; 7 <(;

MT ::, -,-, ;, @,) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4422726/14 (22) 04.04.88 (46) 15.02.91, Бюл. 7ч . 6 (71) Научно-исследовательский институт механики и физики при Саратовском государственном университете и Саратовский научно-исследовательский институт травматологии и ортопедии (72) В,В.Каштанов, Е.Г.Пискунов, Э.Е.Меламуд и В.Г.Нинель (53) 615.471(088.8) (56) Электронная аппаратура для стимуляции органов и тканей Под ред, Р.И.Утямышева и М.Враны. M.: Энергоатомиздат, 1983, с. 314. (54) ИМПЛАНТИРУЕМЫЙ ЭЛЕКТРОСТИМУЛЯТОР (57) Изобретение относится к медицине, а именно к имплантируемым электростимуля„„Я „„1627189 А1 торам. Цель изобретения — поддержание постоянной величины ответной реакции ткани пациента за счет изменения формы стимулирующих импульсов, Электростимулятор содержит передающее устройство 1 и приемное устройство 2. Передающее устройство 1 состоит из генератора 3 стимулирующих импульсов, первого дифференцирующего элемента 4, первого генератора 5 длительности, первого усилителя 6, коммутатора 7, индуктора 8, делителя 9 частоты, второго дифференцирующего элемента 10, второго генератора 11 длитель. ости и второго усилителя 12. Приемное устройство 2 состоит из капсулированной клетушки 13 связи с проводниками 14 и элект,одами 15.

Индуктор содержит броневой разсмкнутый тороидальный ферросердечник с инду<тив ной катушкой, обойму с проводами, Катушка

13 связи помещена в капсулу. 3 ил.

1627189

Изобретение относится к медицине, а именно к имплантируемым электростимуля орам, Цель изобретения — поддержание постоянной геличины ответной реакции ткани пациента за счет многократного увеличения амплитуды и изменения формы стимулирующих импульсов.

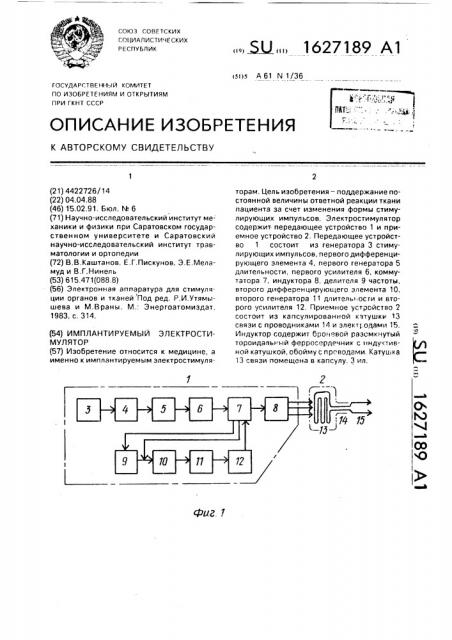

На фиг.1 изображена функциональная схема устройства; на фиг.2 — индуктор и катушка связи; на фиг.3— осци.,,лограммы выходных импульсов.

Устройство (фиг.1) содержит передающее устройство 1 и приемное устройство 2.

Г1ередающее устройство 1 состоит из генератора 3 стимулирующих импульсов. первого дифференцирующего элемен1а 4, первого генератора 5 длигельности, первого усилителя 6, коммутатора 7, индуктора 8, делителя 9 частоты, второго дифференцирующего элеменга 10, второго генератора 11 длительности и второго усилителя 1?.

Приемное устройство 2 coc om из капсулированной плоской индуктивной катушки 13 связи, проводников 14 и электродов 15, Индуктор "(фиг.2) содержит броневой разомкнутый тороидальный ферросердечник 16 с ало кеннои в него индуктивной катушкой 17, обойму 18, иэ которои выходят изолированные подводящие провода 19.

Прием ое угтройство 2 содержит плов скую индуктивную катушку 13 связи с длинои по краиней мере на порядок меньше ее диаметра, помещенную в капсулу 20, из котopol выходят изолированные провода,4, coåäètIeíttt tå с I3æèâëÿåìütt и электродами 15.

Ус ройсгво работает, .едующим образом.

Г1ункционным путем больному в зпидуральное пространство вводят электроды 15, которые затем соединяют проводами 14 с капс.лированной в индифферентный материал (а; ример, силикон или фторопласт) плоской индуктивной ка-ушкой 13 связи.

Погледнюю имплантирук:т под кожу в удобном месте, Ro время с..анса лектростимуляции индук ор 8 торцовой астью располагают над имг лантированной под кожей приемной катушкои 13 связи, в которой нагодится квазипрямоугольная и биполярная импульсная ЗДС i,ередающаяся провод гиками 14 к электродам 15.

Генератор 3 стимулирующих импульсов вырабатывэет периодические импульсы, частота повторения которых равна час fott". и.вторения рабочих имп (,I coP, подводимых i; электродом 15. 011 1 дифференцируются

Зг, 40

45 первым яифференцирующим элементом 4 и запускают первый генератор 5 длительности, формирующий. квазипрямоугольные импульсы, длительность которых равна длительности рабочих импульсов на электродах

15 первой полярности (назовем ее условно положительной), Импульсы первого генератора 5 длительности усиливаются по амплитуде и мощности первым усилителем 6 (работающим в ключевом режиме), в выходную цепь которого через коммутатор 7 включен электромагнитный индуктор Г, вырабатывающий импульсное магнитное поле.

При соответствующем положении коммутатора 7 выходные импульсы, ервого усилителя 6 подаются на делитель 9 частоты или прямо на второй дифференцирующий элемент 10. Короткие импульсы с выхода второго дифференцирующе о элемента 10 запускают второй генератор 11 длительности, формирующий квазипрямоугольные импульсы с длительностью, равной длительности условно отрицательных рабочих импульсов на электродах 15. Импульсы в орого генератора 11 длительности усиливаются вторым усилителем 12 с полярностью, противоположной полярности импульсов первого усилителя 6, и через коммутатор 7 подаются на индуктор 8.

Положение коммутатора 7 определяет вид наводимой ЭДС в катушке 13 связи, определяющей форму обезболивающих импульсов тока, протекающих,лежду вживленн ми электродами 15. В зависимос и от положения коммутатора 7 может бь, ть полу-<ен широкий набор сочетания униполярных и биполярных импульсов в различ:;ых процеHTHblx соотношенияx.

Могут быть получены периодические ук| полярные импульсы с изменяющимися в широком диапазоне длительностью, частотой повторения, скважностью и амплитудой (фи .3а). При этом работает лишь основной канал формирования импульсов, и запускающие имп;; ьсы отключаются v. о, делителя

9 астоты и от второго д1фференциирующего элемента 10.

Биполярнь е импульс.: (фиг.36) получаются при подаче с инала с первого усилителя 6 на второй дифферс нцирующи. элемент

10 делитель 9 часто я отклкзчается. При этом фронт импульсов второго дифференцирующего элемента 10 по времени соответстBóå1 срезу (заднему фронту) импул .СоВ оснг оного канала, что приводит к срабатыванию второго генератора 11 длительнссти после формирования импульс.;: ервого t ен" пато,,а 5 длительности.

1627189

Фиг. 2

Чередующиеся биполярные и униполярные импульсы с различным процентным соотношением (фиг,Зв, г) получаются при подаче пусковых импульсов на делитель 9 частоты с различными коэффициентами де- 5 лен ия.

Биполярные импульсы с различным соотношением длительностей и всевозможными сочетаниями с униполярными импульсами (фиг.Зд, ж) получаются, если вы- 10 брать неравные длительности основного и дополнительного каналов. При изменении полярности включения индуктора 8 меняется на противоположную полярность любого из рассмотренных видов импульсов, 15

При изменении формы импульсов поддерживается постоянной ответная реакция ткани пациента.

Формула изобретения

1. Имплантируемый электростимуля- 20 тор, содержащий генератор стимулирую-. щих импульсов, первый генератор длительности, коммутатор, выход которого соединен с выводом индуктора, индуктивно связанного с катушкой связи, о т л и ч а ю — 25 шийся тем, что, с целью поддержания постоянной величины ответной реакции ткани пациента зз счет многократного увеличения ампли гуды и изменения формь стимулирующих импульсов, в него введены 30 первый дифференцирующий элемент, вход -которого соединен с выходом генератора стимулирующих импульсов, а выход с входом первого генератора длительности, первый усилитель, вход которого соединен с выходом первого генератора длительности, а выход — с первым входом коммутатора. последовательно соединенные делитель частоты, второй дифференцирующий элемент, второй генератор длительности, второй усилитель, выход которого соединен с вторым входом коммутатора, первый выход которого соединен с входом делителя частоты, а второй выход соединен с входом второго дифференцирующего элемента, причем генератор стимулирующих импульсов и генераторы длительности импульсов выполнены в виде генератора частоты видеоимпульсов и генераторов длительности видеоимпульсов соответственно.

2. Электростимулятор по п,1, о т л и ч аю шийся тем, что индуктор выполнен в виде броневого разомкнутого тороидального ферросердечника с индуктивной катушкой в нем.

3. Электростимулятор по п.1, о т л и ч аю шийся тем, что катушка связи выполнена в виде капсулированной индуктивной катув ки с,, линой на порчдок меньпн. ее диаметра.

1627189
