Реферат



Изобретение относится к обогащению полезных ископаемых и м.б. использовано в горнорудной и др, отраслях пром-сти. Цель - повышение качества сепарации. Под питателем 1 расположен немагнитный металлический барабан (МБ) 2, установленный горизонтально с возможностью вращения, А Внутри МБ 2 размещена магнитная система 3. Вертикально у боковой поверхности МБ 2 установлен электростатический электрод 5 в виде бесконечной металлизированной ленты. Плоская часть ленты размещена перпендикулярно горизонтальной оси поперечного сечения МБ 2. К электроду 5 одним выводом подключен источник 6 постоянного высокого напряжения, другой вывод которого подключен к МБ 2 и заземлен. Магнитная система 3 имеет радиально расположенные постоянные магниты 7 и вращается электродвигателем. Магнитный материал притягивается к МБ 2, снимается скребком 12 и попадает в ячейку II приемника 4. Немагнитный материал, заряжаясь на МБ 2, отталкивается от него, перемещается в сторону электрода 5 и попадает в ячейку I приемника 4. Прилипшие к МБ 2 и к электроду частицы снимаются щеточными приспособлениями 13 и 15. 2 ил А с Ч) xJ NJ СЛ СЛ

союз соВетских

СОЦИАЛИСТИ lECKVlX

РЕСПУБЛИК

s В 03 С 7/02, 1/10

ГОСУДАРСТВЕННЫЙ KOMMTET

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

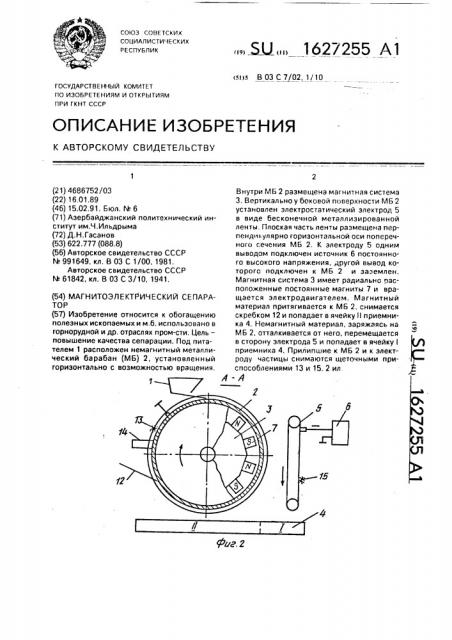

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4686752/03 (22) 16.01.89 (46) 15.02.91. Бюл. М 6 (71) Азербайджанский политехнический институт им.Ч. Ил ьдрыма (72) Д.Н.Гасанов (53) 622.777 (088.8) (56) Авторское свидетельство СССР

М 991649, кл. В 03 С 1/00, 1981.

Авторское свидетельство СССР

М 61842, кл. В 03 С 3/10, 1941. (54) МАГНИТОЭЛЕКТРИЧЕСКИЙ СЕПАРАТ0Р (57) Изобретение относится к обогащению полезных ископаемых и м,б. использовано в горнорудной и др, отраслях пром-сти, Цель— повышение качества сепарации. Под питателем 1 расположен немагнитный металлический барабан (МБ) 2, установленный горизонтально с возможностью вращения, „„ Ы„„162/255 À1

Внутри МБ 2 размещена магнитная система

3. Вертикально у боковой поверхности МБ 2 установлен электростатический электрод 5 в виде бесконечной металлизированной ленты. Плоская часть ленты размещена перпендикулярно горизонтальной оси поперечного сечения МБ 2. К электроду 5 одним выводом подключен источник 6 постоянного высокого напряжения, другой вывод которого подключен к МБ 2 и заземлен.

Магнитная система 3 имеет радиально расположенные постоянные магниты 7 и вращается электродвигателем, Магнитный материал притягивается к Мб 2, снимается скребком 12 и попадает в ячейку II приемника 4, Немагнитный материал, заряжаясь на

МБ 2, отталкивается от него, перемещается в сторону электрода 5 и попадает в ячейку I приемника 4. Прилипшие к МБ 2 и к электроду частицы снимаются щеточными приспособлениями 13 и 15. 2 ил.

1627255

15 Формула изобретения

Составитель В. Морозов

Редактор Т, Лазоренко Техред М,Моргентал Корректор М, Максимишинец

Заказ 301 Тираж 328 Подписное

В1-!ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к обогащению полезных ископаемых и может быть использовано в горнорудной и других отраслях промышленности.

Цель изобретения — повышение качества сепарации, На фиг, 1 схематически изображен сепаратор, продольный разрез; на фиг.2 — сечение А — А на фиг, 1, Сепаратор включает питатель 1, расположенный под ним немагнитный металлический барабан 2, установленный горизонтально с возможностью вращения, магнитную систему 3. размещенную внутри барабана 2, и приемники 4 продуктов разделения. Сепаратор снабжен электростатическим электродом 5 в виде бесконечной металлизированной ленты, установленной вертикально у боковой поверхности барабана 2, и источником 6 постоянного высокого напряжения. Один из выводов источника 6 подключен к электроду 5, а другой к барабану 2 и эаземлен, Плоская часть ленты размещена перпендикулярно горизонтальной оси поперечного сечения барабана 2. Магнитная система 3 имеет радиально расположенные постоянные магниты 7 и вращается электродвигателем 8.

Сепаратор работает следующим образом.

Сепарируемый материал из питателя 1 попадает на вращающийся металлический заземленный барабан 2, вращающийся при помощи электродвигателя 9 через редуктор

10 и ремень 11, при этом магнитный материал притягивается к нему и снимается скребком 12, который попадает в ячейку ll приемника 4, Немагнитный материал, заря5 жаясь на барабане 2, отталкивается от него, перемещается в сторону электрода 5 в виде бесконечной металлизированной ленты, а затем попадает в ячейку приемника 4.

Прилипшие к барабану 2 частицы снимают10 ся щеточным приспособлением 13 и попадают в приемник 14, Прилипшие к электроду 5 частицы снимаются щеточным приспособлением 15.

Магнитоэлектрический сепаратор, включающий питатель, расположенный под ним немагнитный металлический барабан, 20 установленный горизонтально с возможностью вращения, магнитную систему, размещенную внутри барабана, и приемники г(родуктов разделения, о т л и ч а ю щ и йс я тем, что, с целью повышения качества

25 сепарации, сепаратор снабжен электростатическим электродом в виде бесконечной металлизированной ленты, установленной вертикально у боковой поверхности барабана, и источником постоянного напряжения, 30 один из выводов которого подключен к электроду, а другой к барабану и заземлен, причем плоская часть ленты размещена перпендикулярно горизонтальной оси поперечного сечения барабана. À
