Реферат

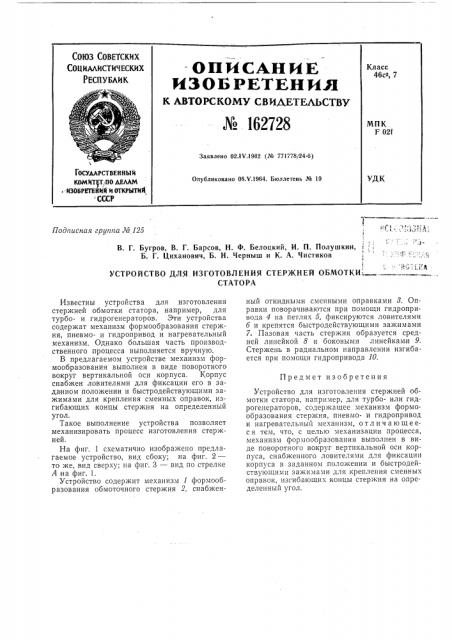

OHHCAHNE

ИЗОБ РЕТЕНИ, Н

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 162728

СОюз COBETcKNx

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Класс

46с>, 7

МПК

F 02г

Заявлено 02.IV.1962 (№ 771778г24-6) Госьдмствянныи комитр,по диллм II305PEfEHlllt II 6fKPhlTN A

СССР

УДК

Опубликовано 08.V.1964. Бюллетень № 10

Подписная аригггга М 125

В. Г. Бугров, В. Г. Барсов, Н, Ф. Белоцкий, И. П. Полушкин, Б. Г. Циханович, Б. Н. Черныш и К. A. Чистяков

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ СТЕРЖНЕЙ ОБМОТКИ.

СТАТОРА

Предмет изобретения

Известны устройства для изготовления стержней обмотки статора, например, для турбо- и гидрогенераторов. Эти устройства содержат механизм формообразования стержня, пневмо- и гидропривод и нагревательный механизм. Однако большая часть производственного процесса выполняется вручную.

В предлагаемом устройстве механизм формообразования выполнен в виде поворотного вокруг вертикальной оси корпуса, Корпус снабжен ловителями для фиксации его в заданном положении и быстродействующими зажимами для крепления сменных оправок, изгибающих концы стержня на определенный угол.

Такое выполнение устройства позволяет механизировать процесс изготовления стержней.

На фиг. 1 схематично изображено предлагаемое устройство, вид сбоку; на фиг, 2— то же, вид сверху; на фиг. 3 — вид по стрелке

А на фиг. 1.

Устройство содержит механизм 1 формообразования обмоточного стержня 2, снабженный откидными сменными оправками 8. Оправки поворачиваются при помощи гидропривода 4 на петлях 5, фиксируются ловителями б и крепятся быстродействующими зажимами

7. Пазовая часть стержня образуется средней линейкой 8 и боковыми линейками 9.

Стержень в радиальном направлении изгибается при помощи гидропривода 10.

Устройство для изготовления стержней обмотки статора, например, для турбо- или гидрогенераторов, содержащее механизм формообразования стержня, пневмо- и гидропривод и нагревательньш механизм, о т л и ч а ю щ е еся тем, что, с целью механизации процесса, механизм формообразования выполнен в виде поворотного вокруг вертикальной оси корпуса, снабженного ловителями для фиксации корпуса в заданном положении и быстродействующими зажимами для крепления сменных оправок, изгибающих концы стержня на определенный угол.

¹ 162728

Составитель К. Харитонов

Редактор Г. M. Печоров Техред А. Кудрявицкая Корректор М. И. Козлова

Подп. к печ. 11/VI — 54 г. Формат бум. 60Х901/8 Объем 0,13 изд. л.

Заказ 1412/15 Тираж 775 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
