Пневмоцилиндр привода зажимного патрона к металлорежущему станку

Пневмоцилиндр привода зажимного патрона к металлорежущему станку

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению , конкретно к устройствам привода зажимных патронов, установленных на шпинделях станков. Целью изобретения является расширение технологических возможностей путем обеспечения автономного питания . Пневмоцилиндр содержит сборный корпус, включающий стакан 1 и двухполостную обечайку 2. В одной полости обечайки расположен поршень 3 со штоком 6, связанным с зажимным патроном, а в другой - аккумулирующий блок с поршнем 25 и пружинами 29. В стакане 1 расположен компрессорный блок, содержащий группу цилиндров 13 с поршнями 15 и штоками Г-образной формы 16, входящими в замкнутый фигурный паз втулки 19, закрепленной на шпинделе станка. Трубопровод связывает компрессорный блок с аккумулирующим блоком, а его - с рабочими полостями цилиндра . При вращении шпинделя станка получает вращение втулка 19. а поршни 15 совершают возвратно-поступательное перемещение , нагнетая воздух в аккумулирующий блок через трубу 32 при соответствующем положении крана 31. При необходимости зажима-разжима патрона воздух подают в соответствующие рабочие полости цилиндра от аккумулирующего блока по трубам 34 или 35 посредством крана 31. 5 ил. СП с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 В 31/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

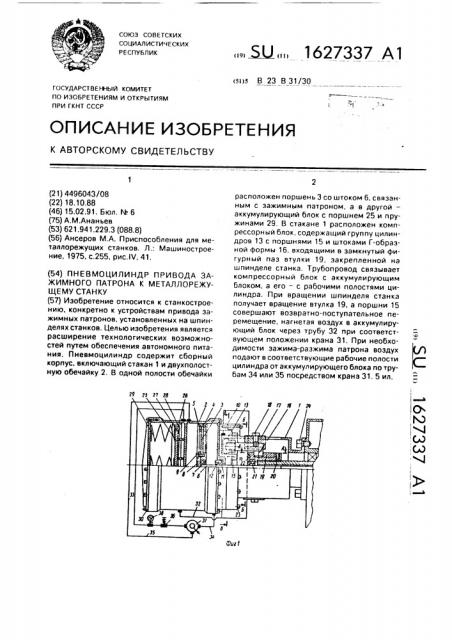

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

79 Л 77 О 26

Юие1 (21) 4496043/08 (22) 18.10.88 (46) 15.02.91, Бюл. N. 6 (75) АМ.Ананьев (53) 621.941.229,3 (088.8) (56) Ансеров М А, Приспособления для металлорежущих станков, Л,: Машиностроение, 1975, с.255, рис.iV, 41. (54) ПНЕВМОЦИЛИНДР ПРИВОДА ЗАЖИМНОГО ПАТРОНА К МЕТАЛЛОРЕЖУЩЕМУ СТАНКУ (57) Изобретение относится к станкостроению, конкретно к устройствам привода эажимных патронов, установленных на шпинделях станков, Целью изобретения является расширение технологических воэможностей путем обеспечения автономного питания. Пневмоцилиндр содержит сборный корпус, включающий стакан 1 и двухполостную обечайку 2. В одной полости обечайки

„„Я „„1627337 А1 расположен поршень 3 со штоком 6, связанным с эажимным патроном, а в другой— аккумулирующий блок с поршнем 25 и пружинами 29, В стакане 1 расположен компрессорный блок, содержащий группу цилиндров 13 с поршнями 15 и штоками Г-образной формы 16, входящими в замкнутый фигурный паз втулки 19, закрепленной на шпинделе станка. Трубопровод связывает компрессорный блок с аккумулирующим блоком, а его — с рабочими полостями цилиндра. При вращении шпинделя станка получает вращение втулка 19, а поршни 15 совершают возвратно-поступательное перемещение, нагнетая воздух в аккумулирующий блок через трубу 32 при соответствующем положении крана 31. При необходимости зажима-разжима патрона воздух подают в соответствующие рабочие полости цилиндра от аккумулирующего блока по трубам 34 или 35 посредством крана 31. 5 ил. (1

К) (л) (д)

1

) (Л

1627337

Изобретение относится к станкостроению и более конкретно к устройствам привода зажимного патрона, установленного на шпинделе станка.

Цель изобретения — расширение области применения путем обеспечения автономного питания.

На фиг. 1 показан пневмоцилиндр, осевой разрез; на фиг. 2 — пневмосхема работы устройства; на фиг, 3 — разрез А-А на фиг. 1; на фиг. 4 — разрез Б-Б на фиг. 1; на фиг. 5— разрез В-В на фиг. 1.

Пневмоцилиндр содержит сборный корпус, включающий стакан переходной фланцевый 1 и обечайку 2 двухполостную, при этом в левой полости обечайки расположен аккумулирующий блок, а в правой полости — механизм передачи усилий на трехкулачковый патрон, выполненный в виде поршня 3 с манжетами 4, закрепляющего кольца 5 с винтами и центрального штока 6, установленного на подшипнике 7 с помощью фланца.8, закрепленного винтами 9.

На крышке 10 с наружным присоединительным кольцом установлена манжета 11, закрепленная резьбовой втулкой 12.

Компрессорный блок размещен в полости переходного фланцевого стакана 1. Его механизм состоит из двух цилиндров 13, расположенных на вертикальной оси опорного диска 14, при этом цилиндры закрепляются при помощи резьбы, Каждый ци линдр снабжен поршнем 15 с компрессионными кольцами, штоком Г-образной формы 16, центрирующим преобразователем 17, фиксирующим блоком 18, кривошипно-приводной втулкой 19, фиксирующим винтом 20, подшипником центрирования штока 21, закрепляющим кольцом 22, стяжным винтом

23 и крепежными винтами 24.

Аккумулирующий блок размещен в левой полости обечайки 2, он содержит опорный поршень одностороннего уплотнения

25. манжету 26, кольцо, закрепляющее манжету 17, винты 28 крепления, пружины 29 нагнетательные, запорную крышку 30.

Компрессорный блок взаимосвязан с аккумулирующим блоком, а также с рабочими полостями корпуса трубопроводом через кран распределения 31. Трубопровод содержит трубу 32, подающую воздух от цилиндров компрессорного блока в аккумулирующий блок, трубу 33 расхода воздуха от аккумулятора к крану распределения, трубу

34 подачи воздуха от крана распределения в полость цилиндра зажима К, трубу 35 подачи воздуха от крана распределения в полость цилиндра раэжима Ж, предохранительный клапан 36, обратные клапаны 37.

Устройство работает следующим образом.

При вращении шпинделя станка получает вращение кривошипно-приводная втулка

19, в замкнутый фигурный паз которой входят Г-образные штоки 16. За один оборот втулки 19 произойдет двойной ход поршней

15. Таким образом, происходит постоянное нагнетание воздуха в аккумулирующий блок через трубу 32, Давление воздуха в блоке регулируется клапаном 36 и фиксируется манометром 38, Для осуществления зажима-раэжима патрона необходимо посредством крана 31 осуществить подачу сжатого воздуха в полости К или Ж, Формула изобретения

Пневмоцилиндр привода зажимного патрона к металлорежущему станку, содержащий корпус и поршень со штоком, связанным с эажимным патроном, о т л и ч а юшийся тем, что, с целью расширения технологических возможностей путем обеспечения автономного питания, пневмоцилиндр снабжен расположенными в корпусе аккумулирующим и компрессорным блоками, причем последний связан со шпинделем станка.

1627337

1627337

8-8

Составитель А. Гаврюшин

Редактор М.Недолуженко Техред М,Моргентал Корректор И.Эрдейи

Заказ 305 Тираж 539 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101
