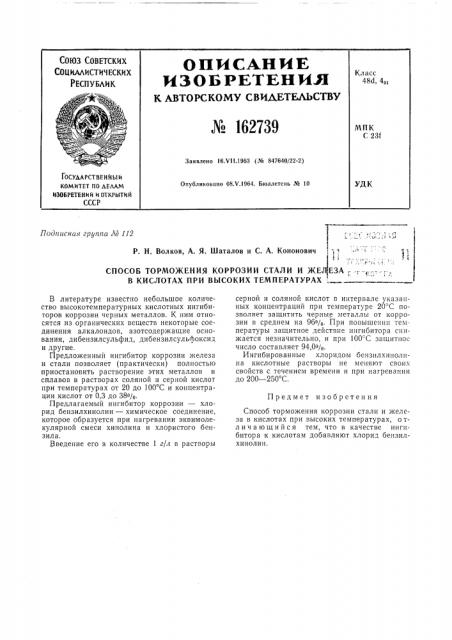

Патент ссср 162739
Иллюстрации
Реферат
P. Н. Волков, А. Я. Шаталов и С. А. Кононович
t <
СПОСОБ ТОРМОЖЕНИЯ КОРРОЗИИ СТАЛИ И ЖЕ ЕЗА .
В КИСЛОТАХ ПРИ ВЫСОКИХ ТЕМПЕРАТУРАХ „
Подписна» группа JI0 112
Предмет изобретения
В литературе известно небольшое количество высокотемпературных кислотных ингибиторов коррозии черных металлов. К ним относятся из органических веществ некоторые соединения алкалоидов, азотсодержащие основания, дибензилсульфид, дибензилсульфоксид и другие.
Предложенный ингибитор коррозии железа и стали позволяет (практически) полностью приостановить растворение этих металлов и сплавов в растворах соляной и серной кислот при температурах от 20 до 100 С и концентрации кислот от 0,3 до 38%.
Предлагаемый ингибитор коррозии — хлорид бензилхинолин — химическое соединение, которое образуется при нагревании эквимолекулярной смеси хинолина и хлористого бензила.
Введение его в количестве 1 г/л в растворы серной и соляной кислот в интервале указанных концентраций при температуре 20 С позволяет защитить черные металлы от коррозии B среднем íà 96%. При повышении температуры защитное действие ингибитора снижается незначительно, и при 100 С защитцос число составляет 94,0%.
Ингибированные хлоридом бензилхицолина кислотные растворы не меняют своих свойств с течением времени и при нагревании до 200 — 250 С.
Способ торможения коррозии стали и железа в кислотах при высоких температурах, о тл и ч а ю шийся тем, что в качестве ингибитора к кислотам добавляют хлорид бензилхинолин.
