Реферат



Изобретение относится к озонаторам, используемым в биологии, химической промышленности , медицине, сельском хозяйстве , для получения озона с помощью электрического разряда и позволяет уменьшить энергозатраты и упростить конструкцию . Озонатор выполнен в виде трубы из диэлектрического материала, внутри которой циркулирует вода, выполняющая функцию проводящего электрода и хладагента, на внешней стенке трубы закреплен по спирали коронирующий электрод, выполненный из электропроводящего материала в виде ленты. 2 ил.

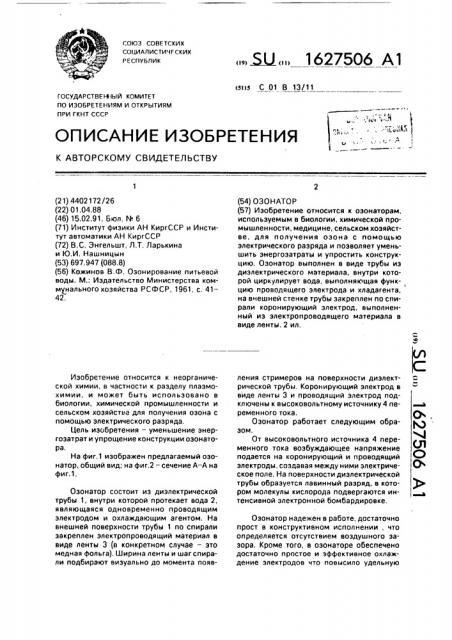

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧг СКИХ

РЕСПУБЛИК (5I)5 С 01 В 13/11

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР г;,, „" 1ьцвйл т. ° А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (), ЬЭ 4 (Я

О

0с (21) 4402172/26 (22) 01.04.88 (46) 15.02.91. Бюл, N. 6 (71) Институт физики АН КиргССР и Институт автоматики АН КиргССР (72) В.С, Энгельшт, Л.Т, Ларькина и Ю.И. Нашницын (53) 697.947 (088.8) (56) Кожинов В.Ф. Озонироеание питьевой воды. М.: Издательство Министерства коммунального хозяйства РСФСР, 1961, с. 4142.

Изобретение относится к неорганической химии, е частности к разделу плазмохимии, и может быть использовано в биологии, химической промышленности и сельском хозяйстве для получения озона с помощью электрического разряда, Цель изобретения — уменьшение энергозатрат и упрощение конструкции оэонатора, На фиг,1 изображен предлагаемый озонатор, общий вид; на фиг.2 — сечение А-А на фиг.1.

Озонатор состоит из диэлектрической трубы 1, внутри которой протекает вода 2, являющаяся одновременно проводящим электродом и охлаждающим агентом. На внешней поверхности трубы 1 по спирали закреплен электропроводящий материал в виде ленты 3 (в конкретном случае — это медная фольга). Ширина ленты и шаг спирали подбирают визуально до момента появЫ2 16275О6 А1 (54) ОЗОНАТОР (57) Изобретение относится к озонаторам, используемым в биологии, химической промышленности, медицине, сельском хозяйстве, для получения озона с помощью электрического разряда и позволяет уменьшить энергоэатраты и упростить конструкцию. Озонатор выполнен в виде трубы иэ диэлектрического материала, внутри которой циркулирует вода, еыполняк щая функ\ цию проводящего электрода и хладагента, на внешней стенке трубы закреплен по спирали коронирующий электрод, выполненный иэ электропроводящего материала в виде ленты, 2 ил, ления стримеров на поверхности диэлектрической трубы, Коронирующий электрод в виде ленты 3 и проводящий электрод подключены к высоковольтному источнику 4 переменного тока.

Озонатор работает следующим образом.

От высоковольтного источника 4 переменного тока возбуждающее напряжение подается на коронирующий и проводящий электроды, создавая между ними электрическое поле. На поверхности диэлектрической трубы образуется лавинный разряд, в котором молекулы кислорода подвергаются интенсивной электронной бомбардировке.

Озонатор надежен в работе, достаточно прост в конструктивном исполнении, что определяется отсутствием воздушного зазора. Кроме того, в озонаторе обеспечено достаточно простое и эффективное охлаждение электродов что повысило удельную

1627506 барьером, и высоковольтный источник переменного тока, соединенный с электродами, отл и ч а ю щи йс я тем, что, с целью уменьшения энергозатрат и упрощения кон5 стоукции озонатора путем обеспечения эффективного охлаждения электродов, коронирующий электрод выпдлнен в виде ленты из электропроводящего материала, закрепленной на внешней поверхности ди10 электрической трубы по спирали, е. о мощность: с одной стороны это естественный обдув электродов окружающим воздухом, с другой — это .принудительная циркуляция хладагента.

Формула изобретения

Озонатор, содержащий проводящий электрод в виде диэлектрической трубы с электропроводной водой и коронирующий электрод, разделенные диэлектрическим

Составитель Л.Юлдашева

Техред М,Моргентал Корректор В.Гирняк

Редактор А.Ревин

Производственно-издательский комбинат "Патент", г. Ужгорол. ул.Гагарина, 101

Заказ 314 Тираж 296 Подписное

ВНИИПИ Государственно о комитета по изобретениям и открытиям при ГКНТ СССР

11 "035, Москва, Ж-35, Раушская наб., 4/5
