Реферат



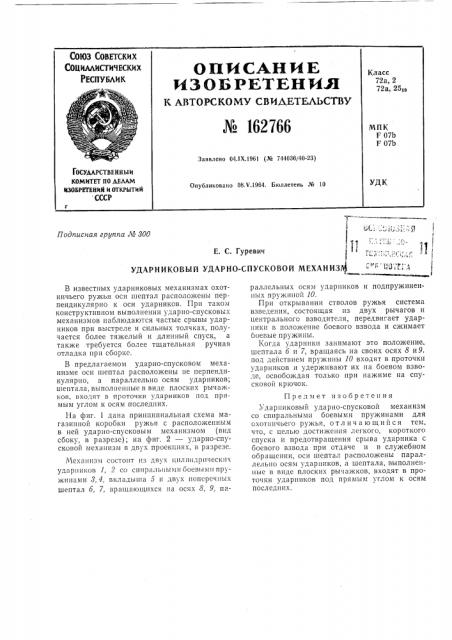

Подписная группа М 300

Е. С

УДАРНИКОВЪ|Й УДАРН

Гуревич

I I

О-СПУСКОВОЙ МЕХАНИЗ

В известных ударниковых механизмах охотничьего ружья оси шептал расположены перпендикулярно к оси ударников. При таком конструктивном выполнении ударно-спусковых механизмов наблюдаются частые срывы ударников при выстреле и сильных толчках, получается более тяжелый и длинный спуск, а также требуется более тщательная ручная отладка при сборке.

В предлагаемом ударно-спусковом механизме оси шептал расположены пе перпендикулярно, а параллельно осям ударников; шептала, выполненные в виде плоских рычажков, входят в проточки ударников под прямым углом к осям последних.

На фиг. 1 дана принципиальная схема магазинной коробки ружья с расположенным в ней ударно-спусковым механизмом (вид сбоку, в разрезе); на фиг. 2 — ударно-спусковои механизм в двух проекциях, в разрезе.

Механизм состоит пз двух цилиндрических ударников 1, 2 с0 спиральными боевыми пружинамн 8,4, вкладыша 5 и двух поперечных шептал б, 7, вращающихся на осях 8, 9, параллельных осям ударников и подпружиненных пружиной 10.

При открывании стволов ружья система взведения, состоящая цз двух рычагов и центрального взводителя, передвигает ударники в положение боевого взвода и сжимает боевые пружины.

Когда ударники занимают это положение, шептала б и 7, вращаясь на своих осях 8 и9, под действием пружины 10 входят в проточки ударников и удерживают их па боевом взводе, освобождая только при нажиме на спусковой крючок.

Предмет изобретения

Ударниковый ударно-спусковой механизм со спиральными боевыми пружинами для охотничьего ружья, отличающийся тем, что, с целью достижения легкого, короткого спуска и предотвращения срыва ударника с боевого взвода при отдаче и в служебном обращении, оси шептал расположены параллельно осям ударников, а шептала, выполненные в виде плоских рычажков, входят в проточки ударников под прямым углом к осям последних.

М 162766

/ /

Фиг. 1

/О

Фиг. Z

Составитель H. Ф. Конойко

Редактор Л. В. Калашникова Техред Ю. В. Баранов Корректор T. В. Муллина

Подп. к печ, 25/Х1 — б4 r. Формат бум. 60 (90 /, Объем 0,13 изд. л.

Заказ 2307/15 Тираж 425 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2.
