Реферат



Изобретение относится к точному машиностроению и приборостроению и может быть использовано в устройствах с упругими опорами. Целью изобретения является повышение точности настройки за очет устранения несоосности элементов. Введение дополнительных устройств нагружения, соединенных с упругими лентами 3-5 и выполненных, например, в виде дифференциальных винтовых передач, позволяет устранить несоосность стакана 1 относительно стакана 2. Контроль несоосности можно определить, например, индикаторами, установленными в радиальном направлении опоры. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

PECtlVS JlHH

„„SU„„1627763 А 1 (5))5 F 16 F 3/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ может быть использовано в устройствах с упругими опорами. Целью изобретения является повышение точности настройки за счет устранения несоосности элементов. Введение дополнительных устройств нагружения, соединенных с упругими лентами 3-5 и выполненных, например, в виде дифференциальных винтовых передач, позволяет устранить несоосность стакана 1 относительно стакан а 2. Кон троль н есоосности можно определить, например, индикаторами, установленными в радиальном направлении опоры. 2 ил. (21) 4638808/28 (22) 17. 01. 89 (46) 15.02. 91. Бюл. У 6 (71) Томский политехнический институт им. С.M. Кирова (72) В.И.Ветренко, А.Н.Гормаков, В.Я.Скорых и А,В.Фролов (53) 621-567. 1 (088. 8) (56) Авторское свидетельство СССР

Ф 934073, кл. F 16 F 3/10, 1980. (54) ОПОРА ДЛЯ УЗЛОВ ТОЧНОЙ МЕХАНИКИ (57) Изобретение относится к точному машиностроению и приборостроению и

Фиг. 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1627763

Изобретение относится к точному машиностроению и приборостроению и может быть использовано в устройствах с упругими опорами.

Цель изобретения — повышение точности настройки эа счет устранения несоосности элементов.

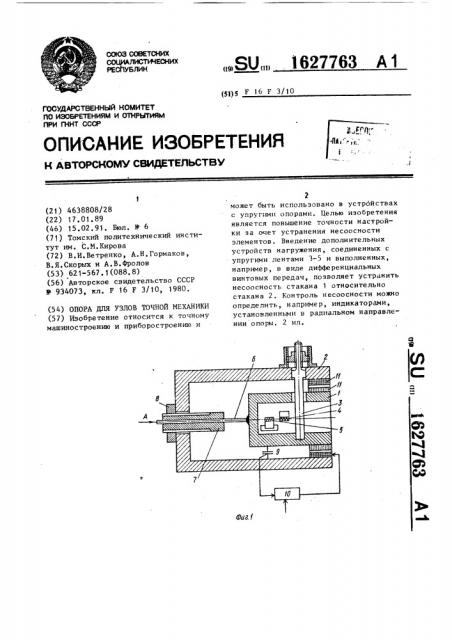

На фиг, 1 изображена опора, продольный разрез; на фиг. 2 — вид А на фиг. 1.

Опора содержит два коаксиально установленных стакана 1 и 2, связанных между собой упругими лентами 3-5, смещенными одна относительно другой вдоль оси стаканов 1 и 2 и равномерно расположенными в плоскости, перпендикулярной оси опоры. Вдоль оси опоры между стаканами 1 и 2 установлен упругий торсион 6, один конец которого жестко крепится к стакану 1, а другой имеет свободу перемещения в подвижной втулке 7, которая может перемещаться в осевом направлении при помощи гайки 8. В опоре установлены 25 датчик 9 угла поворота и связанные с ним блок 10 управления и моментный датчик 11 ротор которого закреплен на стакане 1, а статор — на стакане 2. Опора снабжена основными и до- 30 полнительными устройствами нагружения упругих лент 3-5, выполненными, например,ь виде дифференциального винта, втулка 1 которого установлена на корпусе стакана 1 соосно продольной оси

35 упругих лент 3-5.Причем на веохнюю часть ленты, которая является элементом дифференциального винта, навинчивается гайка 13, входящая в резьбовое соединение с втулкой 12. 40

Упругие ленты 3-5 имеют посадочную поверхность 14, при помощи которой осуще твляются точное расположение лент и фиксирование каждой из

1 лент от углового перемещения относи- 45 тельно своей продольной оси в момент, в раще ния в ин та 1 3. Эта пов е рхно сть также выполняет функции направляющей.

Опора работает следующим образом.

Для создания момента противодействия, равного нулю, необходимо подвергнуть каждую упругую ленту растягивающему или сжимающему усилию. Введение дополнительных устройств нагружения упругих лент 3-5 в виде дифференциально го в ин та по зволяе т ус т ранить несоосность стакана 2 относительно стакана 1 путем вращения винтов 13.

Вращая винт 13, входящий в реэьбовое соединение с шагом Р1, с втулкой 12, с шагом Р2, с верхней частью каждой ленты, последние перемещаются вверх или вниз относительно стакана

2 с шагом P = P < — P в зависимости

3 2 от направления вращения винтов 13.

Таким образом, вращая винты 13, можно устранить несоосность стак; на 2 относительно стакана 1. К< н р " несоосности можно определи.ь иб, т хнологическими втулками, ztff>, г дикаторами, установленными в рап а льном направлении опоры.

После устранения негоогнос" осуществляется растяжение или е упругих лент 3-5 путем Qrf«cfspp tt -. ого или поочередного вращения вн«т ь 13, При этом стакан 2 остается Ht.If «нижньи, Таким образом, данная кон с трукция позволяет осуществлять пе ремешения лент 3-5 в обе стороны и производить растяжение или сжатие, Введение новых элементов позволяет устранить погрешность настройки и регулировки опоры (несоосность стаканов 1 и 2), что в конечном итоге приводит к более достоверным измерениям физических величин, Формула из обре тения

Опора для узлов точной механики, содержащая два коаксиально установленных стакана, связанных между собой упругими лентами, смещенными одна относительно другой вдоль стаканов и равномерно расположенными в плоскости, перпендикулярной оси опоры, устройство. для предварительного нагружения одной иэ упругих лент. регулируемый по длине торсион, расположенный вдоль.оси опоры и связывающий днища стаканов, датчик угла поворота, связанный с ним блок управления и моментный датчик, о т л и ч а ю— щ а я с я тем, что, с целью повышения точности настройки, она снабжена дополнительными устройствами предварительного нагружения, соединенными с другими упругими лентами.

1627763

ВидА

Фиг.2

Составитель В. Золотовская

Редактор И. Касарда Техред Л.Олийнык Корректор Т. Малец

Заказ 327 Тирах 401 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/S

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
