Виброизолятор
Иллюстрации
Реферат
Изобретение относится к машиностроению . Целью изобретения является повышение виброизоляционных свойств за счет снижения коэффициента передачи . Цилиндрический элемент 6 выполнен в виде изогнутых к оси виброизолятора упругих элементов, установленных в радиальных прорезях 12 фрикционного элемента 7 в виде кольцевой o6oftMiii. Фрикционный элемент 7 установлен в кольцевой проточке 13 корпуса 1 с радиальным и осевым зазорами . Это позволяет при увеличении относительных смещений скачкообразно изменять жесткость виброизолятора и, как следствие, снижать коэффициент передачи. 1 ил.
СОЮЗ СОВЕТСКИХ
РЕСПУЬЛИН (19) (И1
16 7765 Ai (э1)э Р 16 Р 13/00
ВСЕЮ; " сс с (ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ. СССР
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4624504/28 (22) 26. 12. 88 (46) 15. 02. 91. Бюл. Я- 6 (72) Н. A. Холодилин и С. A. На следов (53) 621-567. 1 (088. 8) (56) Авторское свидетельство СССР
В 1303772, кл. F 16 F 13/00, 1985. (54) ВИБРОИЗОЛЯТОР (57) Изобретение относится к машиностроению. Целью изобретения является повышение виброиэоляционных свойств эа счет снижения коэффициента передачи ° Цилиндриче ский элемен т 6 выполнен в виде изогнутых к оси виброизолятора упругих элементов, установленных в радиальных прорезях 12 фрикционного элемента 7 в виде кольцевой обоймы. Фрикционный элемент 7 установлен в кольцевой проточке 13 корпуса 1 с радиальным и осевым зазорами. Это позволяет при увеличении относительных смещений скачкообразно изменять жесткость виброизолятора и, как следствие, снижать коэффициент передачи. 1 ил.
1627765
Составитель А.Кислов
Редактор И. Касарда Техред Л.Олийнык
Ко рре к то р Т. Мале ц
Заказ 327 Тираж 403 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101
Изобретение относится g машиностроению и может быть применено для защиты от вибрации.
Цель изобретения - повышение виброизоляционных свойств эа счет снижения коэффициента передачи.

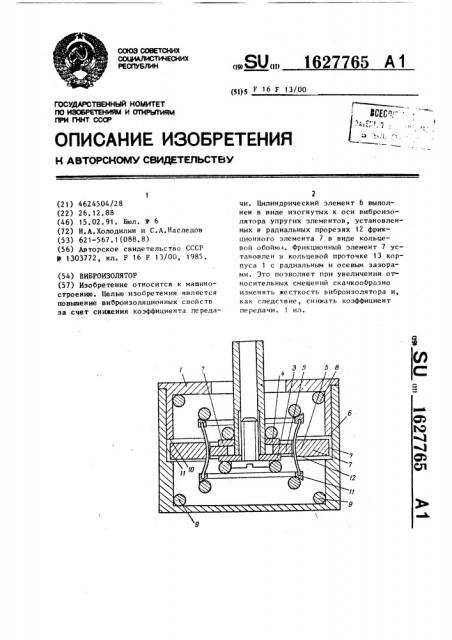

На чертеже изображен виброизолятор, продольный разрез.
Виброизолятор содержит полый корпус 1, установленное в нем демпфирующее устройство 2 в виде соосно расположенных шайб 3 и 4 и установленной между ними фрикционной шайбы 5, цилиндрический элемент 6, расположенный на его боковых поверхностях фрикционный элемент 7, две соосно установленные конические пружины
8 и 9, поджатые крайними витками к шайбам 3 и 4 и корпусу 1. Цилиндрический элемент 6 выполнен в виде изогнутых в сторону оси виброизолятора упругих элементов, жестко связанных по торцам кольцами 10 и 11.
Фрикционный элемент 7 выполнен в виде кольцевой обоймы с радиальными прорезями 12 для установки цилиндрического элемента 6. На внутренней поверхности корпуса 1 выполнена кольцевая проточка для установки фрикционного элемента 7 с осевь1м и радиальным зазорами.
Виброизолятор работает следующим образом.
При малых относительных мещениях при воздействиях, направленных по оси виброизолятора поджатие фрикциЪ онного элемента 7 к корпусу 1 отсутствует за счет осевого зазора, поэтому отсутствует и трение в системе.
При увеличении относительных смещений происходит выбирание осевого зазора и фрикционный элемент 7 смещается в осевом направлении с трением относительно цилиндрического элемента 6.
За счет выполнения цилиндрического элемента 6 в виде изогнутых в сторону оси виброиэолятора упругих элементов, сила трения возрастает с ростом относительных смещений. Жесткость виброизолятора изменяется, что приводит к отстройке от резонанса.
При дальнейшем увеличении относительных смещений витки пружин 8 и 9 .ложатся на корпус 1. При этом жесткость виброизолятора скачкообразно изменяется, что обеспечивает двойную отстройку от резонансных частот. При воздействиях, направленных перпендикулярно оси виброизолятора, при малых смещениях поджатие фрикционного элемента 7 к корпусу 1 отсутствует за счет радиального зазора. При увеличении относительных смещений происходит выбирание зазора и фрикционный элемент 7 начинает смещаться относительно шайб 3 и 4. При этом в работу включается цилиндрический элемент 6, за счет чего скачкообразно изменяется жесткость виброизолятора.
Фо рмула из о бре тен ия
Биброизолятор, содержащий коРпУс, установленные в нем цилиндрический элемент, располож нный на его боковой поверхности фрикционный элемент, установленное в цилиндрическом элементе демпфирующее устройство в виде двух соосно расположенных шайб с фрикционной шайбой между ними, кони35 ческие пружины, взаимодействующие меньшими основаниями с шайбами, а большими — с корпусом, о т л и ч аю шийся тем, что, с целью повьппения виброизоляционных свойств, ци40 линдрическии элемент выполнен в виде изогнутых в сторону оси виброизолятора упругих элементов, связанных друг с другом, фрикционный элемент выполнен в виде кольцевой обоймы с проре45 зями для установки упругих элементов, в корпусе выполнена кольцевая проточка, а кольцевая обойма установлена в последней с осевым и радиальным зазорами.
