Способ сжигания
Иллюстрации
Реферат
Изобретение относится к энергетике и может быть использовано при сжигании низкосортных твердых топлии. Цель - повышение экономичности путем снижения механического недожога и расхода топлива. Для этого создают воздушную завесу путем подачи струй вторичного воздуха через сопла перпендикулярно потоку отводимых продуктов сгорания. Отношения расходов и скоростей истечения вторичного и первичного воздуха поддерживают соответственно равньми 1-2,3 и 0,5-1,0, что позволяет до минимума снизить механический недожог и расход топлива. 5 ил. i (Л 0э го 1 4 оо
СООЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН (5!)5 Р 23 С 11/02
Юф
j,» 1р
I 1
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМУ. СВИДЕТЕЛЬСТВУ
5-б
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ AEHT СССР (21) 4423249/06 (22) 12.05.88 (46) 15.02.91. Бюл. bÐ 6 (71) Челябинский политехнический институт им. Ленинского комсомс ча и Производственное объединение "Челябинскуголь (72) Ю. К. Демченко, Г. Ф. 1(узнецов, В.В.Осинцев и F..Â.Ñàííèêîí (53) 662.939(088.8) (56) Авторское свидетельсTBo СССР
М 1343182, кл. F 23 С 11/02, 1985.
„„SU„„1627781 А 1
2 (54) СПОСОБ (57) Изобретение относится к энергетике и может быть использовано при сжигании низкосортных твердых топлив.
Цель — повьш ение экономичности путем снижения механического недожога и расхода топлива. Для этого создают воздушную завесу путем подачи струй вторичного воздуха через сопла перпендикулярно потоку отводимых продуктов сгорания. Отношения расходов и скоростей истечения вторичного и первичного воздуха поддерживают соответственно равными 1-2,3 и 0,5-1,0, что позволяет до минимума снизить механический недожог и расход топлива.
5 ил.
1627781
Изобретение относится к энергетике и может быть использовано при сжигании HH3KocopTHQFo.> высоко вольного угля и других веществ, содержащих не менее 5-10Ж горючих.
Цель изобретения «повышение экономичности путем снижения механического недожога и расхода топлива.
На фиг. 1 изображена топка для 10 осуществления предлагаемого способа сжигания с колпачковой провальной решеткой и двусторонним отводом. продуктов сгорания; на фиг. 2 — разрез

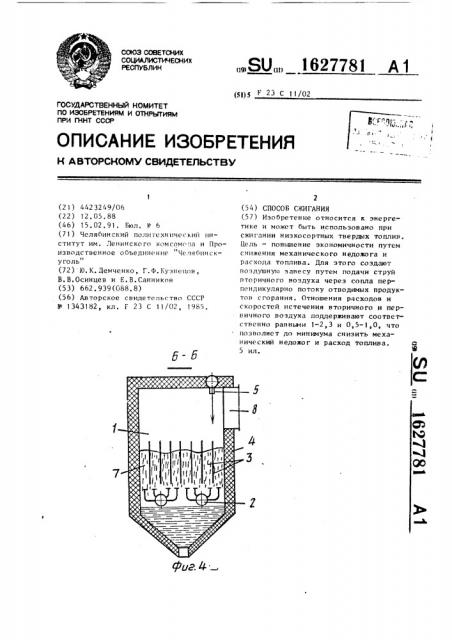

А-А на фиг. 1; на фиг. 3 — то же, 15 с односторонним отводом продуктов сгорания и погруженной в слой поверхностью нагрева; на фиг. 4 — разрез
Б-Б на фиг. 3; на фиг. 5 — топка для осуществления предлагаемого способа 20 сжигания с центральным газоходом.
Способ сжигания осуществляют в топке, содержащей вертикальную камеру 1 сгорания, колпачковую провальную решетку 2, поверхности Э нагрева 25 рабочей среды, вь. -.олненные иэ труб, корпус 4 камеры ; сгорания, сопла 5 вторичного воздуха, забрасыватели 6 топлива, кипящий слой 7, газоходы 8 отвода продуктов сгорания. При реали- 30 зации способа сжигания снизу в кипящий слой 7 подают струи рабочего воздуха, а сверху - частицы топлива и струи вторичного воздуха через сопла 5, продукты сгорания отводят через газоходы 8. уносимые потоком продуктов сгорания более мелкие частицы (до 1 мм) эжектируются струями вторичного воздуха и возвращаются в слой 7 на дожнгание. Выгоревшие частицы в виде зольного остатка с более высоким удельным весом, чем горящего угля, проваливаются в пространство между колпачками, заполняют пространство под ними, что исключает присосы холодного неорганизованного воздуха через под. Излишки эолы удаляются через под камеры 1, например шнеком в канал гидрозолоудаления или на транспортер (не показано). Уровень температур в камере 1 сгорания ограничен значениями 700-950 С. Шаг установки сопл 5 выбирается в пределах 1,5-3,5 их диаметра. В газоходах 8 для утилизации тепла продуктов сгорания могут быть размещены поверхности нагрева рабочей среды (вода, воздух). Расход вторичного воздуха поддерживают в соотношении 1-2,3 от расхода рабочего воздуха, а скорость истечения вторичного воздуха
0,5-1,0 скорости истечения рабочего воздуха, что позволяет достичь минимальных значений механического недо" жога и уменьшения расхода топлива.
Формула изобретения
Способ сжигания в кипящем слое путем подачи в последний твердого топлива и снизу — первичного воздуха в виде отдельных струй, а также отвода из надслоевого пространства продуктов сгорания и ввода в последние перпендикулярно их потоку вторичного воздуха, отличающийся тем, что, с целью повышения экономичности путем снижения механического недожога и расхода топлива, вторичный воздух вводят в верхнюю часть надслоевого пространства в виде отдельных струй, причем отношения расходов и скоростей истечения вторичного и первичного воздуха поддерживают соответственно в соотношениях
1-2,3 и 0,5-1,0.
1627781
162778Т
Pue
Составитель Н. Белякова
Редактор Ю. Середа Техред Л.Олийнык
Корректор Т.Малец
Заказ 327 Тираж 346 Подписное
ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР
f13035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
