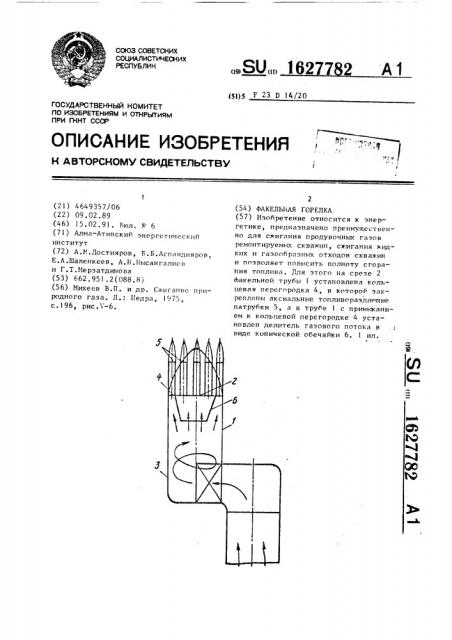

На чертеже схематично представлена предлагаемая факельная горелка, продольный разрез.

Горелка содержит факельную трубу

1 с выходным срезом 2, на входе которой размещен улиточный завихритель

3. На срезе 2 трубы 1 установлена кольцевая перегородка 4, в которой

,закреплены аксиальные топливораздающие патрубки 5, а в трубе 1 с примыканием к кольцевой перегородке 4 установлен делитель газового потока, выполненшУ в виде конической обечайки 6. ьакелъная горелка работает сле,дующим образом.

Газообразное топливо, поступающее в улиточный завихритель 3, завихряется и центробежными силами

15 Факельная горелка, содержащая факельную трубу с выходным срезом, на входе которой размещен улиточньп завихритель, отличающаяся тем, что, с целью повышения полноты сгорания топлива, на срезе трубы установлена кольцевая перегородка, в которой закреплены аксиальные топливораэдающие патрубки, а в трубе с примыканием к кольцевой перегородке

25 установлен делитель газового нотока, выполненный в виде конической обечайки.
