Реферат



Изобретение относится к оружию, а именно к складным ножам. Цель изобретения - повышение надежности фиксации клинка в открытом и закрытом его положениях и снижение усилий на раскрытие и закрытие клинка, а также расширение функциональных возможностей ножа. Складной нож содержит корпус 1 из двух соединенных половин 2. Между половинами 2 на осях 3, 4, и 5 соответственно шарнирно установлены клинок 6 с поперечными пазами, фиксатор 8 с зубом 9 и ограничитель 10 фиксатора 8, выполненный в виде шила. В рабочем и сложенном положениях клинок 6 фиксируется зубом 9 фиксатора 8, который в этих положениях входит в зацепление с поперечными пазами клинка 6. 1 з.п. ф-лы, 4 ил. §

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1)5 F 41 В 13/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGH0MY СВИДЕТЕЛЬСТВУ

9 8 1 10

ГОСУДАРСТ9ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4610962/23 (22) 02.11 ° 89 (46) 15,02 ° 91 ° Вюл,,!! 6 (75) И.А.Нужин (53) 623.444(088.8) (56) Патент СНА Р 271 8695, кл.30-152, 1955.

Патент США У 4!87607, кл. 30-152, 1980 °

Патент США У 4370393, кл.30-153, !988. (54) СКЛАДНО НОЖ "Ц1КИПЕР" (57) Изобретение относится к оружию, а именно к складным ножам. Цель изоб-ретения - повьппение надежности фиксации клинка в открытом и закрытом

ÄÄBUÄÄ 16278(l5 . А" его положениях и снижение усилий на раскрытие и закрытие клинка, а также расширение функциональных возможностей ножа. Складной нож содержит корпус 1 из двух соединенных половин 2. Между половинами 2 на осях

3, 4, и 5 соответственно шарнирно установлены клинок 6 с поперечными пазами, фиксатор 8 с зубом 9 и ограничитель 10 фиксатора 8, выполненный в виде шила. В рабочем и сложенном положениях клинок 6 фиксируется зубом 9 фиксатора 8, который в этих положениях входит в зацепление с поперечными пазами клинка б. 1 з.п, ф-лы, 4 кп.

1627805

Изобретение относится к оружию, а именно к складным ножам.

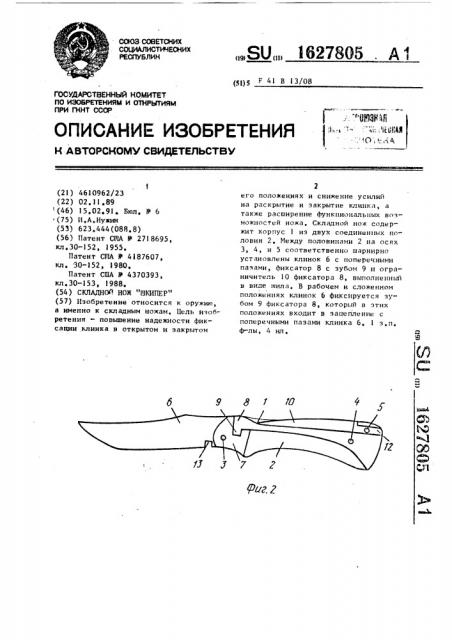

Цель изобретения — повышение надежности фиксации клинка в открытом и закрытом его положениях и,снижение усилий на раскрытие и закрытие клинка, а также расширение функциональных возможностей ножа.На фиг.l схематично показан складндй нож при открытом клинке; на фиг,2 — складной нож при открытом клинке, левая половина корпуса снята; на фиг,3 — складной нож при открытом шиле и закрытом клинке, левая половина корпуса снята; на фиг.4— складной нож при закрытых клннке и шиле, левая половина корпуса снята.

Складной нож содержит корпус 1, состоящий иэ двух соединенных между собой половин 2, В корпусе 1 между его половинами 2 шарнирно на.осях

3-5 соответственно установлены клинок

6 с основанием 7, фиксатор 8 клинка

6 в виде двуплечей качалки, имеющей на одном конце зуб 9, и ограничите Ih

10 в виде двуплечего рычага. В основании 7 клинка 6 выполнен поперечный верхний паэ 11 для взаимодействия с зубом 9 фиксатора 8, Ограничитель 10 размещен над фиксатором 8 с возможностью взаимодействия задним плечом 12 с фиксатором

8, при этом на клинке 6 выполнен допо.1нительный поперечный паз 13 для взаимодействия с зубом 9 фиксатора

8, расположенный противоположно и симметрично относительно оси 3 шарнира клинка 6. Переднее плечо !4 ограничителя 10 выполнено в виде шила. В одной из половин 2 корпуса l выполнена выемка 15 под пер днее плечо 14 ограничителя IO °

Складной нож работает следующим образом, В сложенном положении ножа клинок

6 удерживается зубом 9 фиксатора 8, который находится в зацеплении с дополнительным поперечным пазом 13 клинка 6. При этом вращение фиксатора 8 на оси 4 предотвращается ограничителем 10, взаимодей-твующим своими обоими плечами с фиксатором 8.

Дпя открывания ножа, благодаря выемке 15 захватывают ограничитель 10 эа переднее плечо 14 и вращают на оси

5 по часовой стрелке ° Ограничитель

10 задним плечом 12 воздействует на фиксатор 8 и вращает его на оси 4 е по часовой стрелке. В результате эуб

9 фиксатора 8 выходит из зацепления с пазом )3 ° Освобожденный от фиксаторе

8 клинок 6 вращают на оси 3 ° В рабочем положении клинок 6 фиксируется зубом 9 фиксатора 8, входящим в паз II основания 7 клинка 6 ° При этом ограничитель 1О размещают обоими плечами 12 и 14 на фиксаторе 8 °

10

Для складывания клинка 6 ограничи тель 10 захватывают эа переднее плечо 14 и вращают на оси 5 ° Заднее плечо 12 ограничителя 10 воздействует на фиксатор 8, который вращается на оси

4 и зуб 9 выходит из зацепления с пазом 11. Освобожденный от взаимодействия с зубом 9 клинок 6 вращают на оси 3 против часовой стрелки с размещением его между половинами 2 корпуса I, 15

Ограничитель 10 может быть использован в качестве шила. Для этого ограничитель 1О вращают на оси 5 по часовой стрелке таким образом, чтобы заднее плечо 12 развернулось на 180

Затем фиксатор 8 возвращают в исходное положение и он фиксирует ограни" читель 10 в открытом положении.

Формула изобретения

I.Складной нож, содержащий корпус, состоящий из двух соединенных между собой половин, шарнирно установленные в корпусе между его половинами клинок с поперечным верхним пазом в его основании, фиксатор клинка в виде двуплечей качалки, имеющей на одном конце эуб, иэаимодействующий с поперечным пазом основания клинка, и ограничитель в виде двуплечего рычага, взаимодействующего своим передним плечом с фиксатором, о т л ич а ю шийся тем, что, с целью повышения надежности фиксации клинка в открытом и закрытом его положениях и снижения усилий на раскрытие и закрытие клинка, ограничитель размещен над фиксатором с воэможностью взаимодействия вторым плечом с фиксаторо., при этом на клинке выполнен дополнительный поперечный паз для взаимодействия с зубом фиксатора, расположенный противоположно и симметрично относителЬно шарнира клИн» ка.

Фиг 1

ФАЗ

Составитель Б,Самойлов

Техред Л.Олийнык Хорректор И.Хучерявая

Редактор Ю,Середа

Закаэ 329 Тирак 265 Подписное

ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГХНТ СССР

t 13035, Москва, %-35, Рауаская иаб., д. 4/5

Проиэводственио-иэдательский комбинат "Пагеит", г.узгород, ул. Гагарина, 101

S 1ЬЛЕО5

2,Нов по п.l, о т л и ч а ю ш н и - переднее плечо ограничителя выполнес я тем, что, с целью расширения,, но в виде шила. функциональных воэмовнос тай нова,
