Реферат



Изобретение относится к испытательной технике. Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний как при отсутствии статических нагрузок, так и при наложении на круговой изгиб статических растяжения и кручения, а также повышстю надежности крепления образца На консольном копне консольно закрепленного вращающегося или неподвижного образца устанавливают цангу 4 с насечкой в виде резьбы на внутренней поверхности Наружная поверхность цанги 4 выполнена конической , На цангу 4 напрессовывают втулку 3 и ввинчивают в ее хвостовик винтовой упор 11 о К обойме 1 прикладывают поперечную силу, а упор 11 через тягу 12 связывают с нагружателями статическими растяжением и кручением. 1 з,п.ф-лы, 3 ил

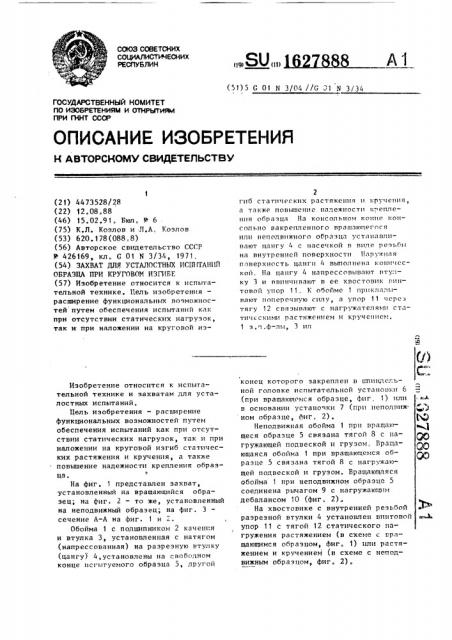

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) Al

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (2 1) 4473528/28 (22) 12.08.88 (46) 15.02.9 1. Бюл. Р 6 . (75) К.Л. Козлов и Л.А. Козлов (53) 620.178(088.8) (56) Авторское свидетельство СССР

Р 426169, кл. С 01 N 3/34, 1971. (54) ЗАХВАТ ДЛЯ УСТАЛОСТНЫХ ИСП1-!ТАН!!1!

ОБРАЗЦА ПРИ КРУГОВОМ ИЗГИБЕ (57) Изобретение относится к испытательной технике. Цель изобретения расширение функциональных возможностей путем обеспечения испытаний как при отсутствии статических нагрузок, так и при наложении на круговой изИзобретение относится к испытательной технике и захватам для усталостньм испытаний.

Цель изобретения — расширение функциональных возможностей путем обеспечения испытаний как при отсутствии статических нагрузок, так и при наложении на круговой изгиб статических растяжения и кручения, а также повышение надежности крепления образца.

На фиг. 1 представлен захват, установленный на вращающийся образец; на фиг. 2 — то же, установленный на неподвижный образец; на фиг. 3 сечение А-А на фиг. 1 и

Обойма 1 с подшипником 2 качения и втулка 3, установленная с натягом (напрессованная) на разрезную втулку (цангу) 4,установлены на свободном конце испытуемого образца 5, другой (51)5 С О1 N 3/04 //G 31 N 3/34

2 гиб ста гических растяжения и кручения, а также повышение надежности крепления образца На консольном конце консольно аакрепленного вращающегося или неподвижного образца устанавливают цангу 4 с насечкой в виде резьбы на внутренней поверхности Наружная поверхность цанги 4 выполнена конической, На цангу 4 напрессовывают вту:<ку 3 и ввпнчивают в ее хвостовик винтовой упор 11. К обойме 1 прикладывают поперечную силу, а упор 11 через тягу 12 связывают с нагружателями статическими растяжением и кручением.

1 зчфлы, 3 ил конец которого закреплен в плчпидсльной головке испытательной установки 6 (при вращающемся образце, фиг 1) или в основании установки 7 (прп неподв)гж. ном образце, фиг, 2). М

Неподвижная обойма 1 при вращающеся образце 5 связана тягой 8 с на- у гружающей подвеской и грузом.- Вращающаяся обойма 1 при вращающемся образце 5 связана тягой 8 с нагружающей подвеской и грузом. Вращающаяся обойма 1 при неподвижном образце 5 соединена рычагом 9 с нагружающим дебалансом 10 (фиг. 2),.

На хвостовике с внутренней резьбой 3* разрезной втулки 4 установлен винтовой 3 упор 11 с тягой 12 статического нагружения растяжением (в схеме с вращающимся образцом, фиг. 1) или растяжением и кручением (в схеме с неподвижным образцом, фиг. 2).

1627888

Захват работает следующим образом.

На хвостовик образца 5 устанавливается цанга 4 путем продвижения ее в осевом направлении, при этом внутренний бурт втулки упирается в торец об5 раэца, фиксируя ее положение на образце.

На наружную коническую поверхность цанги 4 напрессовывается с соответствующим натягом втулка 3 и устанавливается подшипник 2 с обоймой 1, . Напрессованная втулка 3 сжимает в радиальном направлении лепестки цапли 4 и ее внутренняя треугольная резьба

p с продольными пазами врезается в радиальном направлении в цилиндрическую прверхность хвостовика образца 5 (эффект нарезки на хвостовике образца наружной резьбы плашкой), в результате чего создается надежное соединение, позволяющее нагружать образец как циклическими, так и статическими нагрузками изгибом, кручением и растяжением, 25

Бинтовой упор 11 с тягой 12 устанавливается на резьбе хвостовика цанги

4 и фиксирует в осевом направлении положение напрессованной втулки 3, сохраняя натяг в соединении в процес30 се испытаний на усталость.

Тяга 12 соединена с винтовым упором 1t н позволяет нагружать образец статическим растяжением (в слу;ае вращающегося образца, фиг. 1) или статическим растяжением и кручением (в случае неподвижного образца, фиг. 2), для чего упор через тягу,2 связан с соответствующими нагружателями.

Изгибная циклическая нагрузка создается, обычным известным способом;

40 в случае. вращающегося образца (фиг,1)грузом Я, а н случае неподвижного образца (фиг. 2) —. вращающимся дебалансом to представляющим собой нагружатели круговым изгибом.

В случае неподвижного образца вращающаяся обойма 1 с подшипником 2 и рычагом 9 с нагружающим дебалансом

10, создающим циклический изгиб, может быть заменена неподвижно установленным на втулке 3 тем или иным дебалансным вибровозбудителем, генерирующим двухкомпонентную циклическую нагрузку — изгиб с кручением.

Ф о р м у л а и з о б р е т е н и я

1. Захват для усталостных испытаний образца при круговом изгибе, содержащий цангу, на внутренней поверхности которой выполнены насечки, и охватывающую цангу соосную ей обойму с подшипником, прецназначенную для связи с нагружателем круговым изгибом, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения испытаний как при отсутствии статических нагрузок, так и при наложении на круговой изгиб статических растяжения и кручения, насечки выполнены в виде резьбы, наружная поверхность цанги выполнена конической, а захват снабжен надетой с натягом на цангу соосной ей втулкой, взаимодействующей своей внешней поверхностью с подшипником, внутренняя поверхность которой выполнена конической с конусностью, равной конусности наружной поверхности цанги, и связанным с цангой посредством резьбы упором, предназначенным для связи с нагружателями статическими растяжением и кручением.

2. Захват по п. 1, о т л ич а ю шийся чем, что, с целью повьппения надежности крепления образца, на внутренней поверхности цанги выполнены продольные канавки, 1627888
