СОЮЗ СОВЕТСКИХ

COILÈÀËÈÑÒÈ×ÅÑÊÈÕ

РЕСПУБЛИК

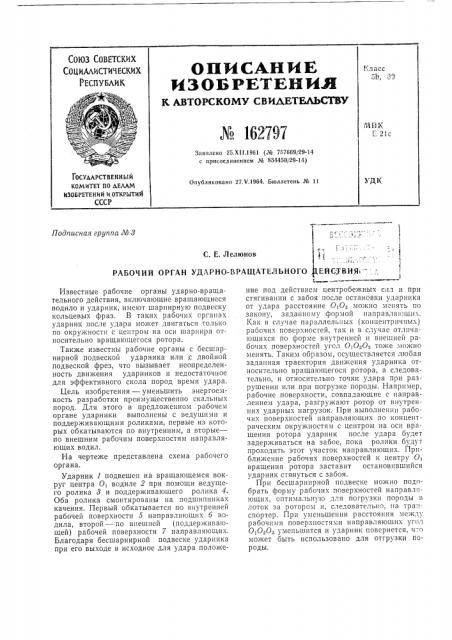

ОПИСАНИЕ

ИЗОБ РЕТЕНИ. Н к лвтогском к свидкткльству № 162797

".лас" о1., Зо

МГ1 К

:- 21с

Заявлено 25.Х11.1961 (№ 767669/29-14 с присоединением ¹ 834450129-14) ГосудАрственныи комитвт по двллм изоьитений и открытий

СССР

Опубликовано 27.V,1964. Бюллетень ¹ 11

Подписная группа № 8

С. Е. Лелюнов

РАБОЧИЙ ОРГАН УДАРНО-ВРАЩАТЕЛЬНОГО ЕЙСТВИЯ . е

Известные рабочие органы ударно-вращательного действия, включающие вращающиеся водило и ударник, имеют шарнирную подвеску кольцевых фраз. В таких рабочих органах ударник после удара мокнет двигаться только по окружности с центром на оси шарнира относительно вращающегося ротора.

Также известны рабочие органы с бесшарнирной подвеской ударника или .с двойной подвеской фрез, что вызывает неопределенность движения ударников и недостаточное для эффективного скола пород время удара.

Цель изобретения — уменьшить энергоемкость разработки преимущественно скальных пород. Для этого в предложенном рабочем органе ударники выполнены с ведущими и поддерживающими роликами, первые из которых обкатываются по внутренним, а вторые— по внешним рабочим поверхностям направляющих водил.

На чертеже представлена схема рабочего органа, Ударник 1 подвешен на вращающемся вокруг центра 01 водиле 2 при помощи ведущего ролика 8 и поддерживающего ролика 4, Оба ролика смонтированы на подшипниках качения. Первый обкатывается Ilo внутренней рабочей поверхности 5 направляющих б водила, второй — по внешней (поддержива1ощей) рабочей поверхности 7 направляющих, Благодаря бесшарнирной подвеске ударника при его выходе в исходное для удара положение под действием центробежных спл и при стягивании с забоя после остановки ударника от удара расстояние 0 0, можно менять по закону, заданному формой направляющих.

Как в случае параллельных (концентрпчных) рабочих повер:ностей, так и в случае отлн lающихся по форме внутренней и внешней рабочих поверхностей угол 0 0 Оа тоже можно менять. Таким образом, осуществляется любая заданная траектория движения ударника относительно вращающегося ротора, а следовательно, и относительно точки удара при разрушении или при погрузке породы. Например, рабочие поверхности, совпадающие с направлением удара, разгружают ротор от внутренних ударных нагрузок. При выполнении рабочих поверхностей направляющих по концентрическим окружностям с центром на оси вращения ротора ударник после удара будет задерживаться на забое, пока ролики будут проходить этот участок направляющих. Приближение рабочих поверхностей к центру 0> вращения ротора заставит остановившийся ударник стянуться с забоя.

При бесшарнирной подвеске можно подобрать форму рабочих поверхностей направляющих, оптимальную для погрузки породы в лоток за ротором и, следовательно, Iа тра:.спортер. При уменьшении расстояния между рабочими поверхностями направляющих угол

0 020» уменьшится и ударник повернется, ч,о может быть использовано для отгрузки породы. № 1 62797

Составитель И. А. Рудакова

Редактор Э. Н. Шибаева Техред Т. П. Курилко Корректор М. Й. Козлова

П одп. к печ. 1 1i V I — 64 r. Формат бум. 60><90t>

Заказ 1412/12 Тираж 650 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Cattунова, 2

После схода с забоя при свободном вращении под действием центробежных сил ударник займет наиболее удаленное от центра Ot положение, т. е. исходное для удара.

Для предотвращения беспорядочного движения ударника без применения третьего, поддерживающего ролика требуется постоянный контакт двух имеющихся роликов с направляющими водила. Это достигается действием момента от центробежной силы, благодаря такому размещению ведущего и поддерживающего роликов, при котором центр тяжести ударника и ось вращения поддерживающего ролика находятся по разные стороны от плоскости, проходящей через ось вращения ротора и ось вращения ведущего ролика, Предлагаемая подвеска позволяет использовать широкий диапазон траекторий ударников и выбрать оптимальную траекторию для конкретных условий.

Для уравновешивания ротора на водиле могут быть несколько пар направляющих с бесшарнирно подвешенными ударниками, а на роторе несколько параллельно расположенных элементов — водил с подвешенными ударниками.

Предмет изобретения

Рабочий орган ударно-вращательного действия, включающий вращающееся водило и ударники, отличающий ся тем, что, с целью уменьшения энергоемкости разработки преимущественно скальных пород, его ударники выполнены с ведущими и поддерживающими роликами, первые из которых обкатываются по внутренним, а вторые — по внешним рабочим поверхностям направляющих водила.
