Реферат

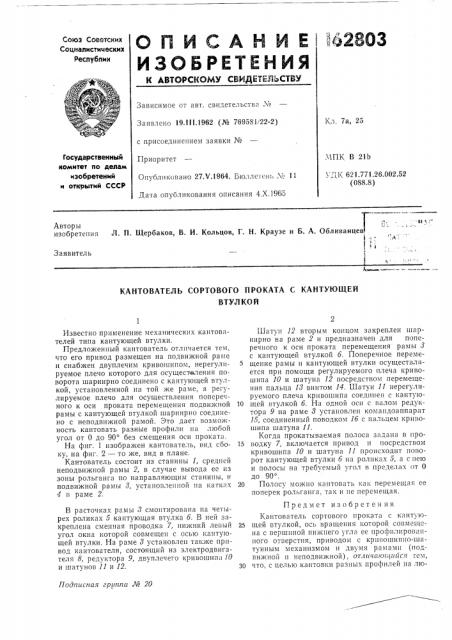

О Л И C А Н И Е I 628ÎÇ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 19.111.1962 (№ 769581(22-2) с присоединением заявки №

Приоритет

Опубликовано 27,V.1964. Бюллетень ¹ 11

Дата опубликования описания 4.Х.1965

Кл. 7а, 25

Государственный комитет ло делам изобретений и открытий СССР

ЧПК В 21Ь х ДК 621. (71.26.002.52 (088.8) Ъ

Л. П. Щербаков, В. И. Кольцов, Г. H. Краузе и Б. А. Обливанцев ь: (":, Авторы изобретения

Заявитель

КАНТОВАТЕЛЬ СОРТОВОГО ПРОКАТА С КАНТУЮЩЕЙ

ВТУЛКОЙ

Подписная гр((ипа № 20

Известно применение механических кантователей типа кантующей втулки.

Предложенный кантователь отличается тем, что его привод размещен на подвижной раме и снабжен двуплечим кривошипом, нерегулируемое плечо которого для осуществления поворота шарнирно соединено с кантующей втулкой, установленной на той же раме, а регулируемое плечо для осуществления поперечного к оси проката перемещения подвижной рамы с кантующей втулкой шарнирно соединено с неподвижной рамой. Это дает возможность кантовать разные профили на любой угол от 0 до 90 без смещения оси проката.

На фиг. 1 изображен кантователь, вид сооку, на фиг. 2 — то же, вид в плане.

Кантователь состоит из станины 1, средней неподвижной рамы 2, в случае вывода ее из зоны рольганга по направляющим станины, и подвижной рамы 8, установленной на катках

4 в раме 2.

В расточках рамы 8 смонтирована на четырех роликах 5 кантующая втулка б. В ней закреплена сменная проводка 7, нижний левый угол окна которой совмещен с осью кантуюшей втулки. На раме 8 установлен также привод кантователя, состоящий из электродвигателя 8, редуктора 9, двуплечего кривошипа 10 и шатунов 11 и 12.

Шатун 12 вторым концом закреплен шарнирно на раме 2 и предназначен для поперечного к оси проката перемещения рамы 3 с кантующей втулкой б. Поперечное перемещение рамы и кантующей втулки осуществляется при помощи регулируемого плеча кривошипа 10 и шатуна 12 посредством перемещения пальца 18 винтом 14. Шатун 11 нерегулируемого плеча кривошипа соединен с кантую10 щей втулкой б. На одной осп с валом редуктора 9 на раме 8 установлен комапдоаппарат

15, соединенный поводком 1б с пальцем кривошипа шатуна 11.

Когда прокатываемая полоса задана в про15 водку 7, включается привод и посредством кривошипа 10 и шатуна 11 происходит поворот кантующей втулки б па роликах 5, а с нею и полосы на требуемый угол в пределах от 0 до 90 .

20 Полосу можно кантовать как перемещая ее поперек рольганга, так и не перемещая.

Предмет изобретения

Кантователь сортового проката с кантую25 щей втулкой, ось вращения которой совмещена с вершиной нижнего угла ее профилированного отверстия, приводом с кривошипно-шатунным механизмом и двумя рамами (подвижной и неподвижной), отлика(ои(ийся тем, 30 что, с целью кантовки разных профилей на IIo162803,7 7

Риг 1

lб I5 д

Фиг Р

Составитель Г. Григоренко

Редактор Б. Шнейдерман Техред Л. К. Ткаченко Корректор Ф. П. Киреева

Заказ 2602/! Тираж 750 Формат бум. 60 901/1 Объем 0,13 изд. л. Цена 5 коп.

LIHHHIIH Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2 бой угол от 0 до 90 без смещения оси проката, привод размещен на подвижной раме и снабжен двуплечим кривошипом, нерегулирусмое плечо которого для осуществления поворота шарнирно соединено с кантующей втулкой, установленной на той же раме, а регулируемое плечо для осуществления поперечного к оси проката перемещения подвижной рамы с кантующей втулкой шарнирно соединено

5 с неподвижной рамой.
