Изобретение относится к технике защиты от вредных проявлений статического заряда , возникающего на выводах электрорадиоэлементов при их хранении, транспортировке , установке и монтаже. Целью изобретения является повышение надежности электрического контакта и упрощение удаления закорачивающего элемента после пайки. Для этого закорачивание выполняется гибкой электропроводящей нитью, которая обвязывает выводы электрорадиоэлемента . При этом нить 1 обвязывается между выводами 2 злектрорадиоэлемента 3 с образованием петель с возможностью освобождения выводов при натяжении одного из концов нити. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)3 Н 05 F 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

-,1 .. 1;г г1 л,А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

3-элеклтра иа2- й4од, Ос

Ю

ОО

ЬЭ

Ы1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4607829/21 (22) 22.11.88 (46) 15.02.91. Бюл. М 6 (72) О.Ю.Захребетков, А.И.Баган и Н.С.Митрохина (53) 621.385(088.8) (56) Авторское свидетельство СССР

f4 1269281, кл. Н 05 F 3/02, 1985.

Авторское свидетельство СССР

ЬЬ 1266017, кл. Н 05 F 3/02, 1985. (54) СПОСОБ ЗАЩИТЫ МНОГОВЫВОДНЫХ ЭЛЕКТРОРАДИОЭЛЕМЕНТОВ OT

СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА (57) Изобретение относится к технике защиты от вредных проявлений статического за„„Я „„1628234 Al ряда, возникающего на выводах электрорадиоэлементов при их хранении, транспортировке, установке и монтаже. Целью изобретения является повышение надежности электрического контакта и упрощение удаления закорачивающего элемента после пайки. Для этого закорачивание выполняется гибкой злектропроводящей нитью, которая обвязывает выводы электрорадиоэлемента. При этом нить 1 обвязывается между выводами 2 злектрорадиоэлемента 3 с образованием петель с возможностью освобождения выводов при натяжении одного из концов нити. 1 ил.

1628234

Составитель С.Хартов

Редактор О.Спесивых Техред М.Моргентал Корректор М.Шароши

- Заказ 350 Тираж 469 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к технике защиты от вредных проявлений статического заряда, возникающего на выводах электрорадиоэлементов при хранении, транспортировке, установке и монтаже.

Цель изобретения — повышение надежности электрического контакта при хранении, транспортировке и монтаже и упрощение удаления закорачивающего элемента после пайки.

Поставленная цель достигается тем, что закорачивание выполняется гибкой токопроводящей нитью, которая обвязывает выводы электрорадиоэлемента.

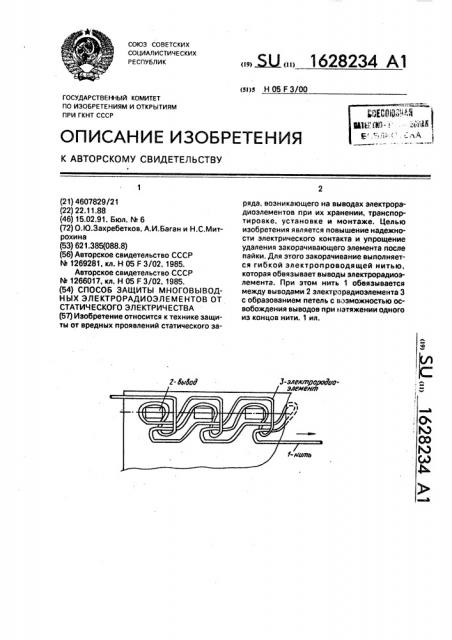

На чертеже показан пример обвязки выводов электрорадиоэлемента.

Нить 1 обвязывается между выводами 2 электрорадиоэлемента 3 с образованием петель таким образом, что, потянув за конец нити, она освобождает выводы электрорадиоэлемента, Способ осуществляется следующим образом.

Нить обвяэывается между выводами электрорадиоэлемента с образованием петель, заходящих одна в другую. Укаэанные петли сцепляются между собой таким образом, что при натяжении нити с одного конца происходит освобождение выводов электрорадиоэлемента. При этом каждый вывод касается нити не менее, чем в 3 точках, обеспечивая тем самым высокую надежность шунтирования выводов.

5 Данный способ позволяет надежно защитить электрорадиоэлемент от действия статического электричества при транспортировке, хранении, установке на печатной плате при монтаже, и т.д. После установки и

10 распайки выводов электрорадиоэлемента нить легко удаляется путем натяжения ее конца.

Формула изобретения

15 Способ защиты многовыводных электрорадиоэлементов от статического электричества, заключающийся в закорачивании выводов элемента токопроводящей фольгой, отличающийся тем, что, с целью

20 повышения надежности электрического контакта при хранении, транспортировке и монтаже, и упрощения удаления закорачивающего элемента после пайки, выводы электрорадиоэлементов охватывают токо25 проводящей нитью, образующей петли, контактирующие с выводами электрорадиоэлементов и заходящие одна в другую с возможностью освобождения выводов при натяжении одного из концов нити.
