Сборная стержневая ферменная конструкция и способ ее монтажа

Сборная стержневая ферменная конструкция и способ ее монтажа

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным конструкциям и может быть использовано для создания сборных длинномерных ферменных конструкций, преимущественно космических. Целью изобретения является уменьшение габаритов конструкции в сложенном состоянии и упрощение процесса ее монтажа. Конструкция содержит секции 1прямоугольного сечения, соединенные между собой узлами крепления и гибкими связями 13, снабженными монтажными стержнями 14 со стопорами 15 обратного хода. Жесткость секции 1 в развернутом состоянии обеспечивается стержневыми диафрагмами , шарнирные узлы которых снабжены фиксаторами раскрытого положения диафрагмы. Монтаж конструкции осуществляется с помощью гибких связей 13. 2с. и 1 з.п. ф-лы. 4 ил. -г Ј

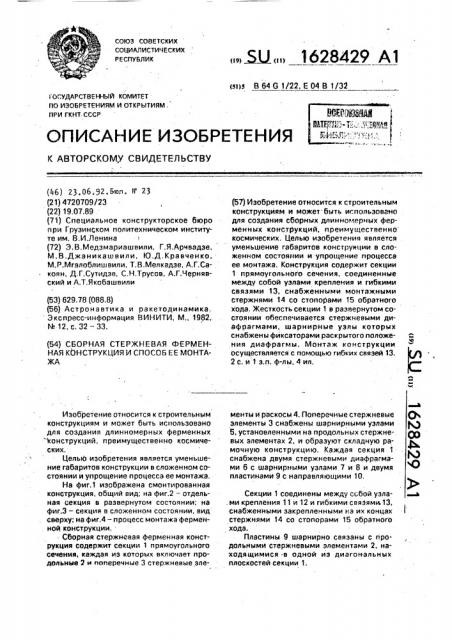

союз советских

СОЦИ ЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э В 64 G 1/22, Е 04 В 1/32

ГОСУДАРСТВЕННЫЙ KOMVITET

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ. СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{46} 23.06 92.Бел. 23 (21) 4720709/23 (22) 19.07.89 (71) Специальное конструкторское бюро при Грузинском политехническом институте им. В.И.Л енина (72) З.В.Медэмариашвили, Г,Я,Арчвадзе, М.В,Джаникашвили, Ю.Д.Кравченко, M.Ð,Ì1àë0áëèøâèëè, T.В,Мелкадзе, А,Г.Сакоян, Д,Г.Сутидзе, С.Н,Трусов, А.Г.Чернявский и А.Т.Якобашвили (53) 629,78 {088.8) (56) Астронавтика и ракетодинамика, Экспресс-информация ВИНИТИ, M., 1982,.

И. 12, с. 32 — 33.

{54) СБОРНАЯ СТЕРЖНЕВАЯ ФЕРМЕННАЯ КОНСТРУКЦИЯ И СПОСОБ ЕЕ МОНТАЖА

Изобретение относится к строительным конструкциям и может быть использовано для создания длинномерных ферменных конструкций, преимущественно космических.

Целью изобретения является уменьшеwe габаритов конструкции в сложенном состоянии и упрощение процесса ее монтажа.

На фиг.1 изображена смонтированная конструкция, общий вид; на фиг.2 — отдельная секция в развернутом состоянии; на фиг.3 — секция в сложенном состоянии, вид сверху; на фиг.4 — процесс монтажа ферменной конструкции, Сборная стержневая ферменная конструкция содержит секции 1 прямоугольного сечения, каждая из которых включает продольные 2 и поперечные 3 стержневые зле„„!Ж „„1628429 А1 (57) Изобретение относится к строительным конструкциям и может быть использовано для создания сборных длинномерных ферменных конструкций, преимущественно космических. Целью изобретения является уменьшение габаритов конструкции в сложенном состоянии и упрощение процесса ее монтажа. Конструкция содержит секции

1 прямоугольного сечения, соединенные между собой узлами крепления и гибкими связями 13, снабженными монтажными стержнями 14 со стопорами 15 обратного хода. Жесткость секции 1 в развернутом состоянии обеспечивается стержневыми диафрагмами, шарнирные узлы которых снабжены фиксаторами раскрытого положения диафрагмы. Монтаж конструкции осуществляется с помощью гибких связей 13.

2 с. и 1 з,п. ф-лы, 4 ил. менты и раскосы 4. Поперечные стержневые элементы 3 снабжены шарнирными узлами

5, установленными на продольных стержневых элементах 2, и образуют складную рамочную конструкцию. Каждая секция 1 снабжена двумя стержневыми диафрагмами 6 с шарнирными узлами 7 и 8 и двумя пластинами 9 с направляющими 10, Секции 1 соединены между собой узла. ми крепления 11 и 12 и гибкими свяэями13, снабженными закрепленными vý их концах стержнями 14 со стопорами 15 обратного хода.

Пластины 9 шарнирно связаны с продольными стержневыми элементами 2, находящимися в одной иэ диагональных плоскостей секции 1.

1628429

Шарнирные узлы 8 диафрагмы 6 установлены с возмо>кностью перемещения на направляющих 10 пластин 9, а шарнирные узлы 7 установлены на продольных стержневых элементах 2, находящихся в другОй . диагональной плоскости секции 1, Шарнирные узлы 7 и 8 диафрагмы 6 снабжены фиксаторами раскрытого положения диафрагмы (не пг>казаны).

Продольные стержневые элементы 2 с>габжаньс узлами крепления 11 и 12, выпол, ены трубчатого сечения и через них пропущены гибкие связи 13, зафиксированные в натянутом положении стопорами 15 обратного хода.

Монтаж стер>кневой ферменной конструкции Осуществляется следующим обрвзГ) м. (ибкие связи 13 пропускают при ИОмОщи сгержней 14 через отверстия опорной рамы, на которой мо11тируется конструкция, а затем через продольные стержневые. элементы 2 монтируемой секции 1, которая перед начллом монтажа развертывается в рабочее поло>кение, после чего осуществляется Одно11реме11ное натя)кение гибких свя зей 13..При этом стопоры 15 стержней 14 препятсгвуют вы. Оду гибких связей 13 иэ стержневых элементов 2 и секция 1 притяГИВавс СЯ К ОПОРНОЙ PQMB (ИЛИ K СМО 17ИРО ван loA ранее секции). Происходит жесткая фиксация секции в узлах крепления 11 и 12.

Формула изобретения

1. Сборная с1ер>кневая ферменная конструкция, сапер>ка1цля секции прямоугольНОГО СЕЧЕНИЯ, ВЫПОЛ11ЕННЫЕ В ВИДЕ шарнирно сл.> <;, I Iûõ между собой продольНЫХ и ПОПЕРПсс1Ь1Х СтЕР>сГНЕВЫХ ЗЛЕМЕНтОВ И

РаСКОСОВ, СО".. Дс1с111Г> ЦИХ ПРОДОЛЬНЫЕ СтЕРжНЕВЫЕ ЗЛЕь Есс11-с МЕ>хду Собой, КОНЦЕВЫЕ уэлы крепления продольных стержневых элементов и гибкие связи для монтажа конструкции с приводом Мх натяжения, 0 тл и ч а ю щ а я с я тем, что. с целью

5 уменьшения габаритов конструкции в сложенном состоянии и упрощения процесса ее монтажа, продольные стержневые элементы с концевыми узлами крепления выполнены трубчатого сечения, каждая секция

10 снабжена двумя пластинами с направляющими и двумя стержневыми диафрагмами, концы стержней каждой из которых попарно связаны друг с другом шарнирными узлами, причем два противолежащих

15 шарнирных узла диафрагмы закреплены на противолежащих продольных стержневых элементах секции, два других шарнирных узла установлены а возможностью перемещения на направляющих пластин, шарнир20 но связанных с двумя другими продольными стержневыми элементами секции, а гибкие связи снабжены закрепленными на их концах стержнями со стопорами обратного хода и пропущены сквозь продольные

25 стержневые элементы.

2, Конструкция по п.1, о т л и ч а ю щ а яс я тем, что шарнирные узлы стержневых диафрагм снабжены фиксаторами их раскрытого положения.

30 3. Способ монтажа стержневой ферменной конструкции, включающий протягивание гибких связей через элементы монтируемой секции и стыковку концевых узлов крепления секций путем одновремен35 ного натяжения гибких связей, о т л и ч а юшийся тем, что, с целью упрощения процесса монтажа конструкции, гибкие связи протягивают сквозь продольные стержневые элементы при помощи стержней, снаб40 женных стопорами обратного хода, 1628429

Составитель Ю.Кудакаев

Текред M.Mîpãåíòàï Корректор G.Ципле

Редактор T.Клюкина

Проиэводсгвенно издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2813, Тираж 171 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5
