Реферат



Изобретение относится к сельскохозяйственному производству, в частности к выгрузчикам стебельчатых кормов из горизонтальных хранилищ. Цель изобретения - упрощение конструкции и уменьшение металлоемкости , а также повышение надежности. Рабочий орган выгрузчика кормов содержит фрезерные барабаны 9, установленные в подшипниковых узлах 6 и 7. На наружной поверхности барабанов 9 закреплены ножи 10. Фрезерные барабаны 9 имеют привод в виде цепной передачи с ножевыми элементами 15. Ведомая звездочка 12 цепной передачи установлена на валу 8 между барабанами 9. Новым в рабочем органе является то, что фрезерные барабаны 9 снабжены, установленной внутри них коробчатой перемычкой 4, жестко связанной с подшипниковыми узлами 6 и 7, и выполнены в виде полых цилиндров. Несущая рама рабочего органа выполнена в виде штанги 1 с плоским кронштейном 2, посредством которого она соединена с коробчатой перемычкой 4. При этом толщина кронштейна 2 не превышает ширины захвата ножевых элементов 15, а профиль коробчатой перемычки выполнен эквидистантным внутренней поверхности фрезерных барабанов 9 Кроме того , коробчатая перемычка 4 снабжена отражателями 18, установленными с двух сторон цепи со звездочкой 12. Отражатели выполнены в виде круглых дисков с центральным отверстием под вал 8, при этом наружный диаметр дисков превышает наружный диаметр фрезерных барабанов 9 и ограничен высотой стойки 11. 1 з.п.ф-лы, 3 ил. (О (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„, 1628937

А1 (51)5 А Ol F 25 20

К56

ВИМПВБИБЛИ

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4422959/15 (22) 11.05.88 (46) 23.02.91. Бюл. № 7 (71) Украинский научно-исследовательский институт механизации и электрификации сельского хозяйства (72) А. И. Л огви н (53) 631.363 (088.8) (56) Плашков Д. И., Скокан А. И. Строительные погрузчики. Изд. 3-е. М.: Высшая школа, 1974, с. 168 — 171. (54) РАБОЧИЙ ОРГАН ВЫГРУЗЧИКА

КОРМОВ (57) Изобретение относится к сельскохозяйственному производству, в частности к выгрузчикам стабельчатых кормов из горизонтальных хранилищ. Цель изобретения упрощение конструкции и уменьшение металлоемкости, а также повышение надежности.

Рабочий орган выгрузчика кормов содержит фрезерные барабаны 9, установленные в подшипниковых узлах 6 и 7. На наружной поверхности барабанов 9 закреплены ножи

10. Фрезерные барабаны 9 имеют привод в

2 виде цепной передачи с ножевыми элементами 15. Ведомая звездочка 12 цепной передачи установлена на валу 8 между барабанами 9. Новым в рабочем органе является то, что фрезерные барабаны 9 снабжены, установленной внутри них коробчатой перемычкой 4, жестко связанной с подшипниковыми узлами 6 и 7, и выполнены в виде полых цилиндров. Несущая рама рабочего органа выполнена в виде штанги 1 с плоским кронштейном 2, посредством которого она соединена с коробчатой перемычкой 4.

При этом толщина кронштейна 2 не превышает ширины захвата ножевых элементов 15, а профиль коробчатой перемычки выполнен эквидистантным внутренней поверхности фрезерных барабанов 9. Кроме того, коробчатая перемычка 4 снабжена отражателями 18, установленными с двух сторон цепи со звездочкой 12. Отражатели выполнены в виде круглых дисков с центральным отверстием под вал 8, при этом наружный диаметр дисков превышает наружный диаметр фрезерных барабанов 9 и ограничен высотой стойки 11. 1 з.п.ф-лы, 3 ил.

1628937

Формула изобретения

Изобретение относится к сельскохозяйственному производству, в частности к выгрузчикам стебельчатых кормов из горизонтальных хранилищ.

Целью изобретения является упрощение конструкции и уменьшение металлоемкости, а также повышение надежности.

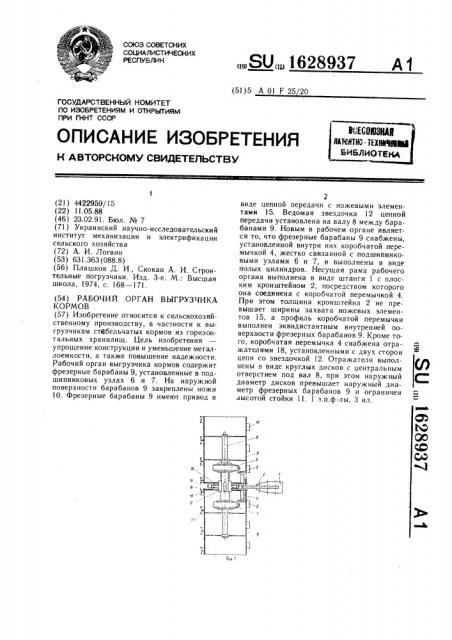

На фиг. 1 показан рабочий орган выгрузчика кормов, разрез; на фиг. 2 — то же, вид сбоку; на фиг. 3 — вид А на фиг. 2.

Рабочий орган выгрузчика кормов содержит, несущую штангу 1, на конце которой жестко закреплен плоский кронштейн 2 и кожух 3, предназначенный для направления отделенного" корма в приемное устройство выгрузчика. Кронштейн 2 жестко соединен с коробчатой перемычкой 4, снабженной Г-образными выступами 5, к которым прикреплены подшипниковые узла 6 и 7 вала

8 с жестко закрепленными на нем с двух сторон фрезерными барабанами 9, снабженными ножами 10 со стойками 11. Звездочка 12, жестко закрепленная на валу 8, установлена ежду фрезерными барабанами

9 и соединена посредством цепи 13 с ведущей звездочкой привода 14, установленного на кожухе 3 с возможностью изменения межцентрового расстояния цепной передачи.

Цепь 13 снабжена ножевыми элементами 15, выполненными с изогнутыми вовнутрь и скошенными назад Г-образными режущими кромками, установленными поочередно с правой и левой сторон.

Для ограничения фонтанирования массы при фрезеровании на кожухе 3 шарнирно установлен подпружиненный козырек 16. Кожух 3 жестко соединен с кронштейнов 2 с помощью болтовых соединений 17. Перемычка 4 по профилю выполнена эквидистантной внутренней поверхности барабанов 9. Крайние ножи 10, расположенные на барабанах 9 со стороны, прилегающей к кронштейну 2, установлены с минимально возможным технологическим зазором по отношению к кронштейну 2 и ножам 15.

При этом кронштейн 2 выполнен толщиной, не превышающей ширину рабочей зоны ножей 15.

Для предотвращения забивания массы вовнутрь барабанов 9 со стороны цепи 13 на перемычке 4 смонтированы круговые отражатели 18, представляющие собой плоские круглые диски с центральным отверстием. Отражатели 18 выполнены с наружным диаметром, равным или превышающим внешний диаметр барабанов 9, причем максимальный диаметр отражателей 18 ограничен высотой стойки ножа 10.

Рабочий орган выгрузчика кормов функционирует следующим образом.

Установленный на кожухе 3 привод 14, в качестве которого может быть использован электродвигатель, гидродвигатель или редуктор, приводит во вращение ведущую звездочку, связанную цепью 13 с ведомой звездочкой 12, жестко насаженной на вал 8.

Вместе с валом 8 получают вращательное движение фрезерные барабаны 9, установленные жестко на валу 8 с двух сторон кронштейна 2. Вращаясь, барабаны 9 своими ножами 10 отрезают стружку корма от монолита и отбрасывают отдельную массу по направляющему кожуху 3 в приемное устройство выгрузчика. При этом бурт монолита, остающийся между барабанами 9 в месте расположения кронштейна 2, разрушается ножами 15, установленными на цепи 13 и вращающимися совместно с ней.

Попаданию и накоплению кормовой массы внутри барабанов 9 препятствуют отражатели 18.

По мере выгрузки корма несущая штанга 1 и установленный на ней рабочий орган перемещаются вниз (с регулируемой или постоянной скоростью), обеспечивая этим самым непрерывность процесса фрезерования кормового монолита.

Изобретение. позволяет упростить конструкцию рабочего органа и уменьшить его металлоемкость за счет упрошения конструкции и уменьшения металлоемкости несущей рамы, кроме того, наличие отражателей препятствует проникновению кормовой массы во внутренние полости фрезерных барабанов.

1. Рабочий орган выгрузчика кормов, включающий снабженные установленными по наружной поверхности ножами фрезерные барабаны, закрепленные на общем валу, помещенном в подшипниковых узлах, связанных с несущей рамой, и привод фрезерных барабанов в виде цепной передачи с ножевыми элементами, ведомая звездочка которой установлена между фрезерными барабанами на общем с ними валу, отличающийся тем, что, с целью упрощения конструкции и уменьшения металлоемкости, фрезерные барабаны снабжены установленной внутри них коробчатой перемычкой, жестко связанной с подшипниковыми узлами, и выполнены в виде полых цилиндров, а несущая рама выполнена в виде штанги с плоским кронштейном, посредством которого она соединена с коробчатой перемычкой, при этом толшина кронштейна не превышает ширины захвата ножевых элементов цепной передачи, а профиль коробчатой перемычки выполнен эквидистантным внутренней поверхности фрезерных барабанов.

2. Рабочий орган по п. 1, отличающийся тем, что, с целью повышения надежности путем предотвращения попадания кормовой массы внутрь фрезерных барабанов, коробчатая перемычка снабжена отражателями, установленными с двух сторон цепной пере1628937 дачи и выполненными в виде круглых дисков с центральным отверстием под вал фрезерных барабанов, при этом наружный

6 диаметр дисков превышает наружный диаметр фрезерных барабанов и ограничен высотой стойки ножа.
