Реферат



Изобретение относится к сельскому хозяйству и может быть использовано для выращивания различных культур в закрытом грунте Цель - повышение степени использования солнечной энергии для обогрева питательного раствора в гидропонной теплице Теплица содержит арочный каркас 1, монтирующийся на ж/б пояс 2 по периметру парапета 3 здания 4, светопрозрачное покрытие 5 из черепицы 6, гелиоколлектор 7, всасывающий вентилятор 8, ВОЗДУХОВОД 9, канал 10, наполненный термоаккумулятором 11 с фазовым переходом и гидропонную систему питания растений 12 Работа системы отопления теплицы основана на получении тепла от терморегулятора после прекращения воздействия солнечных лучей 2 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 G 9/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4644940/15 (22) 06.12.88 (46) 23.01.91. Бюл. № 7 (72) В.А. Гольд (53) 631.344.4 (088.8) (56) Авторское свидетельство СССР № 1207433, кл. А 01 G 9/14, 1983. (54) ТЕПЛИЦА (57) Изобретение относится к сельскому хозяйству и может быть использовано для выращивания различных культур в закрытом грунте. Цель — повышение степени использования солнечной энергии для обогрева

ÄÄSUÄÄ 1628953 д 1

2 питательного раствора в гидропонной теплице. Теплица содержит арочный каркас . монтирующийся на ж/б пояс 2 по периметру парапета 3 здания 4, светопрозрачное покрытие 5 из черепицы 6, гелиоколлектор

7, всасывающий вентилятор 8, воздуховод

9, канал 10, наполненный термоаккумулятором 11 с фазовым переходом и гидропонную систему питания растений 12. Работа системы отопления теплицы основана на получении тепла от терморегулятора после прекращения воздействия солнечных лучей.

2 ил.

1628953

Формула изобретения

Составитель г1. Мантейфель

Техред А. Кравчук Корректор Л. Патай

Тираж 373 Подписное

Редактор Н. Япола

Заказ 392

В! !ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

ГIроизводствепно-издательский комбинат «Патент». r. Ужгород, ул. Гагарина, 101

Изобретение относится к сельскому хозяйству и может быть использовано для выращивания различных культур в закрытом грунте.

Цель изобретения — повышение степени использования солнечной энергии для обогрева питательного раствора в гидропонной тепл и це.

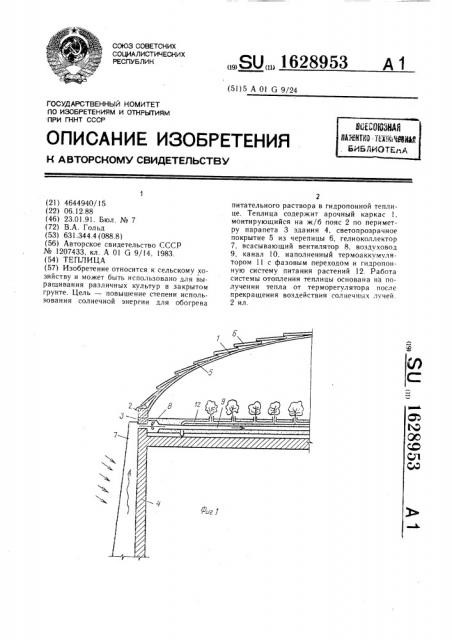

На фиг. 1 изображена теплица, общий вид; на фиг. 2 — канал, поперечный разрез.

Теплица содержит арочный каркас 1, монтирующийся на монолитный железобе, тонный пояс 2 по периметру парапета 3 зда,ния 4, светопрозрачное покрытие 5 из крупноразмерной черепицы 6 коробчатого сечения из синтетического материала (например, органического стекла), гелиоколлектор 7, всасывающий вентилятор 8, воздуховод 9 горячего воздуха, канал 10, наполненный термоаккумуляторным веществом 11 с фазовым переходом (сульфат натрия — глауберова соль), а также гидропонную систему 12 питания растений.

Теплица работает следующим образом.

Горячий воздух из гелиоколлектора 7 всасывается вентилятором 8 внутрь воздуховода 9, расположенного вместе с гидропонной системой 12 питания растений внутри канала 10, и плавит термоаккумуляторное вещество 1! по всей длине воздуховода 9.

После прекращения воздействия солнечных лучей, т.е. прекращения подачи горячего воздуха, гидропонная система 12 продолжает получать тепло от термоаккумуляторного вещества 11, а поскольку теплоемкость сульфата натрия в 60 раз больше воды и начальная т.пл. 23 С, то оптимальный температурный режим поддерживается практически круглосуточно при достаточном объеме термоаккумуляторного вещества 11 внутри канала 10.

Для удобства монтажа и эксплуатационного обслуживания светопропускающее покрытие состоит из синтетической круп10 норазмерной черепицы 6, коробчатого сечения с воздушной прослойкой; отдельные части черепицы соединены дополнительно между собой влаго- и термостойким клеем.

Теплица, содержащая каркас, светопрозрачное покрытие, совмещенную систему питания и обогрева, отличающаяся тем, что, с целью повышения степени использования

20 солнечной энергии для обогрева питательного раствора в гидропонной теплице, система питания и обогрева выполнена в виде гелиоколлектора, расположенного вдоль боковых стенок каркаса, при этом система

25 питания выполнена в виде гидропонной системы, представляющей собой заполненный термоаккумулирующим веществом с фазовым переходом канал, с питающим трубопроводом и держателями слоя растений, в котором также расположен обогревающий воздуховод, соединенный с гелиоколлектором.
