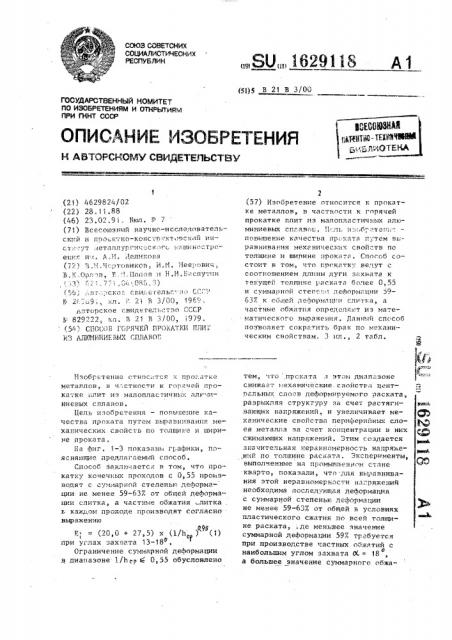

Способ горячей прокатки плит из алюминиевых сплавов
Иллюстрации
Показать всеРеферат
Изобретение относится к прокатке металлов, в частности к горячей прокатке плит из малопластичных алюминиевых cnraBOL. 51 ль и:..бг°1егь повышение качества пр. ката г/тем выравнивания механических свойств по толщине и ширине прокат. Способ состоит в том, что прокаTKV ведут с соотношением длины дуги захвата к текущей толщине раската более 0,55 и суммарной степс5 деформации 59- G37- к содей деформацги слитка, а частные обжатия определяет из математическо о выражения. Данный способ позволяет сократить брак по механическим свойствам, 3 нл.s 2 табл. Ј
союз сснетсник социАлистических
РЕСПУБЛИК
„„SU„,, 1629118
А1
Щ)5 В 21 В 3/00
g„lggNH г,;цщ1к- T
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А б 7ОРСНСИИУ СВИДЕТЕПЬС ГВУ
Р.4 := Д3
ГОсудАРстВенный нОмитет по изоБРетениям и откРытиям пРи гкнт сссР (21) 4629824/02 (22) 28.11.88 (46) 23.02.9 i; Вюл. (71) Всесогозный научно-исслеловательск™й f1 п>>оек >" но конс > г> ; к ов киги ин—
c T -. гут .;етаплургич -ского l. ;ïûHîàò>>îения и-r.. А„.И,;!еликов-;а (72> В " Ч >те>виков И.>">. Иеег>.>вин
В, г;:Орл в, В, г, Попов и H.È.Eãñïóòêí о1 .ъ)
> >
"56, ::>пт.:. ско.= ".ãè,üòåëb-. з; СС "
2>. о9, .-;л., 21 В 3/00 196с . авторское свидетечг;ство .,ССР
Р 829222., «r>, В 21 В 3/00, >9/9„ (54,.: СПОСОБ ГОРЯЧЕЙ ПРОКАТИ> ПЛИ".
k.> АИОИИ ИЕВИХ СПЛАВОВ
Изобретение стнос;";тся.: прог.атке металлов, в ч.-,стнос и к гоãÿ åé прока:ке >-,лит из г4алопластиньг алю гиниевых сплавов.
Цель изобретения — поль>шение качества проката путем выравнивания механических сВАНсТВ по толщине H ширине проката.
На фиг. 1-3 показань графики, поясняющие предлагаемый способ.
Способ заклю гается в том, что tlp0катку конечных проходов с 0,55 ггроизводят с суммарной степенью деформации не менее 59-637 от общей пеформаHpè слитка, а частные обжатия литка
r- каждом проходе производят согласно выражению
0,И
Е = (20,0 + 27,5) х (1/h ) (i) при углах захвата 13-18
Ограничение суммарной деформации в диапазоне 1/1гсг> ы 0,55 обусловлено (57) Изобретение относится к прокатке металлов, в частности к горячей прокатке плит из малопластичных алюминиевых сплавоь. Пель и :,б те ";-: повышение качества р ката и;тем выравнивания механических свойств по толщине и ширине прока-.а. Способ состоит в том, что прокатку ведут с соотношением длины дуги захвата к текущей толщине раската более 0,55 и суммарной стеге.>г деформ-.ции 5963/. к общей деформации слитка, а частные обжатия определяют из ма;ематического выражения. Jla >viA способ позволяет сократить брак по механическим свойствам. 3 ил., 2 табл. тем,:eo прската,з этом диап= зоне снижает ь>еханические.свойства центральньгх слоев деформируемога раската, разрыхляя структуру за счет растягивающих напряжений, и увеличивает механические свойства периферийных слоев метапла за счет концентрации в них сжимающих напряжений. Этим создается значительная неравномерность напряже,ний по толщине раската, Зксперименты, выполченные на пр>омьш>ленном стане кварто, показали, что.для вь;.авнивания этой неравномерности напряжений необходима последующая деформаггия с суммарной степенью деформации не менее 59-63Х от общей в условиях пластического сжатия по всей толщине раската, . де меньшее значение суммарной деформапии 59Х требуется при производстве :астных обжатий с
О наибольшим углом захвата ОС = 18 а большее значение суммарного обжа1629118
3. тия QF.< = 63 требуется при производстве частных обжатий с углом захвата (х, = 13 (табл. 1 и 2).
Необходимость превышения суммарной деформации, полностью прорабаты5 вающей сечение слитка, над суммарной деформацией, ухудшающей неравномерность свойств между центральными и периферийными участками плиты, 10 обусловлена тем, что при малых значениях 1/h процесс разрушения структуры центральных слоев раската идет более интенсивно за счет преобладания всестороннего неравномерного растяжения, в то время как при значениях 1/h ) 0,55 уплотнение центральных слоев идет при схеме напряженного состояния,: характеризуемой не только сжатием в вертикальном 20 и поперечном направлениях, но и растяжением в продольном направлении.
Последнее несколько. снижает эффект уплотнения структуру по отношению к соответствующему ее разрушению при 25 малых 1/hc в условиях равных обжатий;
Кроме того, при малых значениях
1/hcP выше уровень напряженного состояния, а следовательно, и действие механизма разрушения центральных слоев металла за счет неравномерности деформации по сечению раската.
В табл. 1 и 2 даны схемы прокатки и результаты измерения механических свойств (предела прочности и уд— линения) для трех состояний металла: исхоцнбго слитка, раската после завершения его деформации в проходах со значением 1/h с @ 0,55 и готовой плиты, Значения предела прочности и удлинения определены на образцах., взятых из верхних слоев в поперечном и продольном направлениях плиты (на фиг. 1 и 2 кривые 1) и на образцах, вырезанных перпендикулярчо направлению прокатки — кривые 2 (высотные образцы). Показано, что при прокатке в диапазоне значений 1/h ср(0,55
50 в высотном направлении идет существенное ухудшение как предела прочнос; ти, так и удлинения, в то время как и верхних слоях раската имеет место улучшение механических свойств. Этим
55 подтверждается, что снижение механических свойств в высотном направлении гроисходит за счет разрыхления центральных слоев раската.
Табл. 1 и фиг. 1 показывают, что при прокатке слитка сплава АК4-1 ч размерами 290х1340х2300 мм в плиту
65xi620õ8000 мм, имеющую неравномерное распределение механических свойств по толщине, достаточно большие частные обжатия F, ) 15, и суммарная деформация 60,5/, произведенная в проходах с 1/h c> > 0,55, не позволили выравнить механические свойства по толщине готовой плиты, Причина в значительном ухудшении структуры центрального слоя раската (Q уменьшилось с 24,55 до 18,2 кгс./мм и g с 3,55 до 2,15%) за счет производства большого числа проходов в условиях прокатки, разрыхляющих центральный слой металла (9 проходов при 1/hcp (0,55 с суммарной степенью деформации 43Х), а также в .том, что прокатка с 1/hq <
< 0,55 производилась при относительно о малых углах захвата (9 42 -10 51) и, следовательно, повышенных.растягивающих напряжениях в центральных слоях раската, Табл. 2 и.фиг. 2 показывают реализацию предлагаемого способа при прокатке слитка сплава ЛК4-1ч размерами 280х1400х2500 мм в плиту
65х1400х10000 мм (D = 700 мм), где равенство механичес)<их свойств (предела прочности и удлинения) между центральными и периферийными участками плиты (Gp,= 42,35-42,4 кгс/мм, 8 = 6,6 ) достигается за счет производства суммарного обжатия в последних четырех проходах с 1/h р ) 0,55, по величине превышающим в 1,63 раза (KF.< = 62 ) суммарное обжатие в начальных пяти проходах с 1/hey ñ 0,55, и производства частных обжатий во всех проходах согласно зависимости (1) и при углах захвата 13,73-16,26
Показано, что деформация исходного слитка на 38, З с 1/h с < О, 55 увеличила в его верхних слоях предел прочности с 24,05 до 29,05 кгс/мм и удлинение с 3,8 до 4,4 и одновременно уменьшила зти параметры в высотном направлении для предела прочности с 24,0 до 20,4 кгс/мм и удлинения с 3,65 до 2,7 . Дальнейшая дефор-. мация этого раската с 1/hcp > 0,55 повышает.свойства в высотном направлении и обеспечивает выравнивание в . поперечном, продольном и высотном направлениях сечения плиты предела прочности до уровня средних значе162911
5 ний 42,25-42,4 кгс/мм и удлинения
Qo уровня значения 6,6 кгс/мм только при достижении суммарной деформации в проходах с 1/h< > 0,55 до 63Х, которая в 1,63 раза превышает предшест- 5 вующую ей деформацию слитка.
На фиг..3 показано требуемое, согласно рациональной пластической проработке деформируемого сечения раската, соотношение между степенью деформации и значением 1/h при угер лах захвата 13 (кривая 1) и 18 (кривая 2), которое описывается выражением (1) и обеспечивает прокатку с 1/hcp «а 0,55 при минимальных рас15 тягинающих напряжениях в центральной зоне раската, а прокатку с 1/h,р) 0,55 при максимальной интенсивности уплотнения центральных слоев раската.
Значения кривой 1 являются минимально необходимыми для обеспечения равномерности механических свойств в готовой плите, прокатынаемой с
1/h0. 0,55 при суммарной степени деформации KF. < =- 637» а кривой 2 максимально возможными при Е< =597, исходя из условия захвата раската рабочими валками и энергосиловых параметров при прокатке проч30 ных и малопластичных алюминиевых сплавов. Точка А — пример рационального соотношения между 1/hzp и E.
Способ осуществляют следующим образом.
Слиток прочного малопластичного 35 алюминиевого сплава подвергают гомогенизирующему отжигу, фрезерованию, нагреву и подают на прокатку.
Задаются - углом захвата ф н диапазоне 13-18 и определяют частные о обжатия $ h в проходах, допустимые по энергосилоным возможностям стана gh, = D(1 — cosg+), (2) 8 6 степенью деформации Е не более
403,,определяют необходимую суммарную степень деформации в конечных проходах с 1/h(p 0,55 как
НЕ (4) где А — коэффициент превышения суммарной деформации в последних прокодах с 1/h(p о 0,55, зависящий от среднего угла захвата в этих пределах
А= 1,45+ К (18 -р(), (5) где Кс = 0,04 — коэффициент с размерностью 1/град;
g(— средний угол захвата н проходах с 1/Ьс о 0,55 град.
Определяют конечную толщину h<, при которой обеспечивается равномерность механических снойств по толщине как
Ь„= (Ь вЂ” (h Е )). (1 — ХЕд), (Е) где h — толщина. исходного слитка, мм. о
При h< Ьпл (где h«толщин искомой плиты) производят докатку раската до заданной толщины искомой плиты при частных обжатиях согласно выражению (3).
Если расчетная конечная толщина
h (h пе, то увеличивают 0(в проходах с 1/h св ) .0,55 или уменьшают исходную толщину слитка hд и, следовательно, 2:Е„.
П р и и е р ° Исходные данные: стан кварто 2840 с диаметром рабочих валков 700 мм. Исходный слиток из сплава АК4-1ч размерами 280х1400х2500 мм.
Требуемая готовая плита размерами
65х1400х10000 мм. Температура начала прокатки 45ФС. Допустимые усилия прокатки 2500 тс и момент прокатки
200 тс м (табл. 2). где D — диаметр рабочего валка, мм;
g,(ь — фактический угол захвата в проходах .. (3) 55 где К = 1,5 — коэффициент размерностью 1/град.
Производят прокатку слитка при значениях 1/h <1) 4 0,55 с суммарной
Проверяют соответствие степени деформации и параметра соотношению, заданному выражением (1), как
Е =(20,0 + Е (Olt(, — !3 )1 х х (1/h- )" р Ф
Исходя из энергосиловых возможностей стана, задаемся углами захвата: в 1-3 проходах 13,73(), н 4 проходе 14,73ч, в 5 проходе 15,05(, тогда
50 обжатие составит: в 1-3 проходах Л h 700(1 - cos 13,73 )) = 700х0,0286
20 мм, в 4 проходе $ h = 700 (1 — c0s 14,73 ) = 700х0,0328 = 23 мм, в 5 проходе 11 Ь = 700(1 - cos 15,05 )
700х0,0343 24 мм.
Значения гараметра 1/h < даны в табл. 2, Соотношение межцу Е и 1/Ь по выражению (1) ".
1629118
Таблица 1
Предел прОЧНОСти ОбразцОВ> клс/ выс Отвык пр
ХОД
4ОНЕЧная т Олзв1на>
Удлинение образцов, 2
Степень обкатин 2
h 7!Оке нт прокатки ° тс к
Скорость прокатки, к/с
Утоп захе та, трал оперечнмс продольных ерхннх слоев поперечник и продопь верхних сл
1 275 5,2
2 260 5,5
9О 0>Á 1145t 23 9 25 О
71 О,8 11451
Раскатка иирииы с !340 ло 1620 >е>..
140 О 8 9436
130 О 8 9442>
123 0,8 912
134 1,О 11 92
Разворот раската на 90 и лопатка па готавук плиту
100 1,25 9442
145 1,25 !3 43
14О t 25 13 43
1ЭО 1,40 15440 29 ° 5-3!.,7
120 1,50 15 40
105 1,60 15 40
1ОО 1,75 15 40 43>1-43>8
3>23>9
24,0-25,3 3,2-3,7
О ° 24
0,25
3 248
4 238
5 229
6 2!5
0,24
0,24
О ° 24
О,зг
4,6
4,0
3,8 б,t, ° о,гб
О,43
0,49
0,6!
О,78
0 ° 9t
1,О
7 205
8 185
9, 165
10 140
11 115
12 90
13 65
4,7
9,8
1О,8
15>1
17,9 г1,7
28>0
2,0-2,3
З,6-4,5
17,6-18,8
35>0-З&,3 5,0-6, 1
4,04,3
Еу = L20,0 + .1,5(13,73 -:13 )) х х (0,31)0 = 7,1_#_9
1К = 20, 0 + 1,5(13,73 — 13 ) х х (0,33)(7" = 7,7Z, E5 = (20,11 > 1,5(15,05 — 13 )Э х х (О 5) = 12, IZ. находятся в области, обеспечивающей требуемую пластическую проработку (фиг. 3).
Производим прокатку слитка при значениях 1/h < (0,55 с суммарной деформацией
280 — 173
Н 8 >00
Опр еделяем необходимую суммарную степень деформации в конечных проходах с 1/hcp > Oз55 при g(cp = 15 96, Е =.(1,45 +.0,04(18 — 15,96 ) х х 0,383 = 0,595.
Определяем .конечную толщину раската, при которой возможно обеспечение равномерности механических свойств по толщине h 7! = )280 — (280"
«0,383)J х (1 — 0,595) = 70 мм.
Так как Ь !(больше требуемой толщины плиты (65 мм), то раскат толщиной 173 мм прокатываем при соотношениях между степенью деформации и параметром 1/hc, заданного выражением;(1), и углах захвата 15,67-16,26
Внедрение предлагаемого способа на станах горячей прокатки типа 2840 позволяет производить качественные крупногабаритные плиты из твердых малопластичных сплавов алюминия и этим исключить брак по механическим свойствам. Способ может быть использован и на других станах при прокатке толстых плит.
Формула изобретения
Способ горячей прокатки плит из алюминиевых сплавов, включающий фрезерование, нагрев и прокатку слитка, отличающийся тем, что, с целью повышения качества проката путем выравнивания механических свойств по толщине и ширине проката, прокатку ведут при углах захвата
13-18 и с отношением длины дуги за0 хвата к текущей толщине раската более
0,55 с суммарной степенью деформации
25 59-63% общей деформации слитка, а частные обжатия производят согласно выражению
Е = (20,0 + 2?, 5) x (l/h „) где F., — обжатие в текущем проходе!
1 — длина дуги захвата;
h — средняя толщина деформируемого раската.
1б29118
Таблвц ° 2 онеят рок»тки, с н
Скорость прокатки, н/с
Предел прочности образцо», кгс/нна
I/hñ9
Угол
»а»вата, град
Проход
Степень обпвтив, Х поперечных и продольных верхянх слоев
° ысотвых фО 55 прн Е
Прокетка
ЗВ,ЗХ
Э,S-Э ° 8
23,0-24 ° 9 Э,6-4,0
2Э,0-25,1
7,1
7>7
8,3.
10,5
12 ° 1
2
3.
5!
9,8-21,0 62,52
22,6-23,S
2S,0-25>3
Э0,2-31,0
41,5-43,0
Прохлтка
1,25
1 ° 5
1 ° 75
2,0
2,7-3,1
Э,Э-Э,В
4,1-4,8 Р
6,1-7>1
4,0-4 ° 2
4 ° ЗЛ,9
S 0-5,d
6,0-7>2
0,60 180
О, 73 188
О ° 91 166
l,25 169
147
9Э
15 О
18,4
23 ° 0
30,1
7
197
l 73
О,Э! 190 0,5
0,33 196 0,6
0,36 190 0,6
0,43 183 0,8
0,50 185 1,0
13,73 13,73
13, 73
14,73
15 ° 05 с 1/het
15,67
15 ° 97
15,97
16,26
28,1-30,0
) 0,55 прн Е <
31 0-31 ° 9
33,2-33,4
36,0-37,0
4t>6 42,8
Удлняееие обре»лов, В поперечных высот>вп| н продольных веркина слоев
3 8-4,7 2 5-2 ° 9
1629118
Б« l «Х « t1 «««< «Я «4««
» (K «
Ф ) Я
Ф е
Составитель И. Блатова
Редактор H. Тупица Техред Л»Олийнык Корр ек тор О. Ципле
Заказ 400 Тираж 333 Подписное
ВН(П1ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, И-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
