Подписная группа М 177
Н. Г, Баканов, И. И. Янукович и О. П. Шиман
СТЕКЛОПЛАВИЛЬНАЯ ПЕЧЬ
Предмет изобретения,1
Г
). о
Известны стеклоплавильные печи для производства стекловолокна с одним бассейном.
Однако в этих печах отсутствуют заградительные устройства для предотвращения попадания к фильерам непроварившегося стекла, и получаемая стекломасса не достаточно однородна, что соответственно приводит к повышешенной обрывности стеклонитей.
Цель изобретения — получить более однородную стекломассу и снизить обрывность стеклонитей.
Сущность изобретения заключается в том, что стеклоплавильная печь выполнена из двух расположенных один над другим сообщающихся трубчатыми протоками бассейнов, а в верхнем бассейне установлена сетка для фильтрации стекломассы.

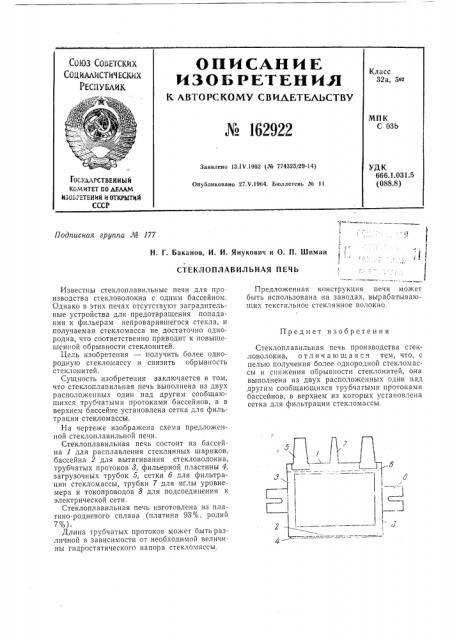

На черте>ке изображена схема предло>кенной стеклоплавильной печи.
Стеклоплавильная печь состоит из бассейна для расплавления стеклянных шариков, бассейна 2 для вытягивания стекловолокна, трубчатых протоков 8, фильерной пластины 4, загрузочных трубок 5, сетки б для фильтрации стекломассы, трубки 7 для иглы уровнемера и токопроводов 8 для подсоединения к электрической сети.
Стеклоплавильная печь изготовлена из платино-родиевого сплава (платина 93%, родий
7%).
Длина трубчатых протоков может быть различной в зависимости от необходимой величины гидростатического напора стекломассы, Предложенная конструкция печи может быть использована на заводах, вырабатывающих текстильное стеклянное волокно.
Стеклоплавильная печь производства стекловолокна, отличающаясч тем, что, с целью получения более однородной стекломассы и снижения обрывпости стеклонитей, она выполнена из двух расположенных один над другим сообщающихся трубчатыми протоками бассейнов, в верхнем из которых установлена сетка для фильтрации стекломассы.
