Способ выплавки стали

Способ выплавки стали

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, конкретнее к способам выплавки стали в подовых сталеплавильных печах. Цель изобретения - повышение выхода жидкой стали. Шлак производства вторичного алюминия вводят в завалку в количестве 10-30 кг/м2 равномерно по поверхности ванны с последующим вводом металлолома, а продувку кислородом производят с интенсивностью 0,2-0,4 на 1 м поверхности ванны. Комплекс заявляемых мероприятий обеспечивает снижение содержания окислов железа в спускаемом в чаши первичном шлаке, что обуславливает повышение выхода жидкой стали. 1 табл. Ј

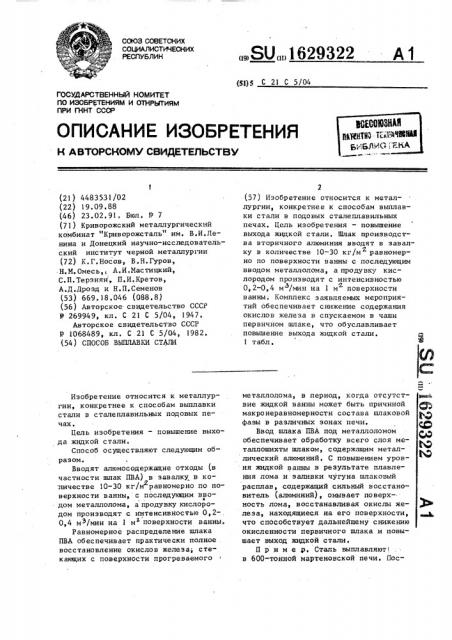

„„Я0„„1629322

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 21 С 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ ООСР

Н А BTOPGHOMY СВИДЕТЕЛЬСТВУ (21) 4483531/02 (22) 19,09.88 (46) 23.02.91. Бюл. Р 7 (71) Криворожский металлургический комбинат "Криворожсталь" им, В.И.Ленина и Донецкий научно-исследовательский институт черной металлургии (72) К.Г.Носов, В.Н.Гуров, Н.М,Омесь,, А.И,Мастицкий, С.П. Терзиян, П.И. Кретов, А.Д.Дрозд и Н.П.Семенов (53) 669.18.046 (088.8) (56) Авторское свидетельство СССР

Ф 269949, кл. С 21 С 5/04, 1947.

Авторское свидетельство СССР

11 - 1068489, кл, С 21 С 5/04, 1982. (54) СЭССОН ВЫПЛАВКИ С АЛИ

Изобретение относится к металлургии, конкретнее к способам выплавки стали в сталеплавильных подовых печах, Цель изобретения — повышение выхода жидкой стали, Способ осуществляют следующим образом.

Вводят алюмосодержащие отходы (в частности шлак ПВА) в завалку в количестве 10-30 кг/м равномерно по поверхности ванны, с последукзцим вводом металлолома, а продувку кислородом производят с интенсивностью 0,20,4 м /мин на 1 м поверхности ванны.

Равномерное распределение шлака

ПВА обеспечивает практически полное восстановление окислов железа; стекающих с поверхности прогреваемоro

2 (57) Изобретение относится к металлургии, конкретнее к способам выплавки стали в подовых сталеплавильных печах. Цель из обре т ения — повышение выхода жидкой стали, Шпак производства вторичного алюминия вводят в завалку в количестве 10-30 кг/м равномерно по поверхности ванны с последующим вводом металлолома, а продувку кислородом производят с интенсивностью

0,2-0,4 м /мин на 1 м поверхности ванны; Комплекс заявляемых мероприятий обеспечивает снижение содержания окислов железа в спускаемом в чаши первичном шлаке, что обуславливает повышение выхода жидкой стали.

1 табл. металлолома, в период, когда отсутствие жидкой ванны может быть причиной ©» макронеравномерности состава шлаковой фазы в различных зонах печи. Ж

Ввод шлака ПВА под металлоломом обеспечивает обработку всего слоя металлошихты шлаком, содержащим металлический алюминий. С повышением уровня жидкой ванны в результате плавления лома и заливки чугуна шлаковый расплав, содержащий сильный восстановитель (алюминий), омывает поверхность лома, восстанавливая окислы же-,фЬ леза, находящиеся на его поверхности, что способствует дальнейшему снижению окисленности первичного шлака и повышает выход жидкой стали.

Пример. Сталь выплавляют в 600-тонной мартеновской печи. Пос1629322 ляется масса жидкой стали, полученная в результате плавки. Массу плавки определяют с помощью тензовесов, установленных на разливочном кране.

В таблице представлены значения массы жидкой стали, полученной на опытных плавках.

Анализ полученных данных показывает, что применение предлагаемого способа обеспечивает повышение выхода жидкой стали в сравнении с известной технологией.

Формула изобретения

Интенсивность продувки, м /мин, на l м

9 2 поверхности ванны

Расход шлака ПВА, кг/м поверхности пода

Г Г

0,4

0,5

0,2

Предлагаемый способ

621 ю 1 622ю 0 621, 7 62!, 5

622,2 626,3 626,5 626, 2

621,4 626,1 626,3 627,0

621,8 626,4 625,9 625,9

621 2 621,6 621,3 621,2

Известный способ .

Ввод шлака ПВА за 10 мин до ввода лителей Мжидк.ст=620,4 т

Шлак ПВА присажен мульдой на печной шпак в количестве 5 кг/т стали

622,3

621,1

621,9

621, 2

622,1 раскисСоставитель Л.Шарапова

Техред А.Кравчук Корректор С.Черни

Редактор Н.Гунько

Тираж 393

Подписное

Заказ 410

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 ле выпуска предыдущей плавки на подину загружают шлак ПВА, равномерно распределяя его по поверхности с помощью завалочной машины. В ходе проведения опытных плавок расход шлака изменяют от 5 до 40 кг/м2. Площадь пода печи

120 м . После загрузки шлака проводят завалку металлолома в количестве

320 т. Прогрев металлолома осуществля-10 ют в соответствии с типовой инструкцией до температуры !!00 С. После прогрева заливают чугун в количестве

340 т и осуществляют продувку ванны кислородом через три шестисопловые: фурмы, обеспечивающие равномерное распределение кислорода по поверхности ванны. Интенсивность продувки в ходе проведения опытных плавок изменяют от

0,1 до 0,5 м /мин íà I м поверхнос- 20 ти ванны. Одновременно проводят плавку, в ходе которой шлак ПВА вводят не в завалку, а в конце беспродувочного периода .за 10 мин (до ввода раскислителей) с расходом 5 кг/т стали. Пара-15 метром, по которому оценивают эффективность того или иного способа, явСпособ выплавки стали, включающий завалку металлического лома, ввод чугуна и шлака производства вторичного

-алюминия, продувку кислородом, о т— л и ч а ю шийся тем, что, с целью повышения выхода жидкой стали, шлак производства вторичного алюминия вводят в завалку в количестве 10-30 кг/

/м равномерно по поверхности ванны, 2 перед вводом металлолома, а кислоро,цом продувают с интенсивностью 0,20,4 м /мин на 1 м поверхности ванны. э
