Способ охлаждения сжимаемого газа в винтовом компрессоре

Способ охлаждения сжимаемого газа в винтовом компрессоре

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить степень сжатия и КПД винтового компрессора. В рабочую полость компрессора 2 подаются одновременно и раздельно охлаждающая жидкость по трубопроводу 1 и твердый компонент по трубопрводу 3, вступающий в рабочей полости с -охлаждающей жидкостью в эндотермическую реакцию. Образующийся раствор, смешиваясь со сжимаемым газом и охлаждая последний, после выхода из компрессора отделяется в отделителе 4 от охлажденного сжатого газа и затем разделяется снова на твердый компонент и жидкость в фильтре-отделителе 6. В качестве охлаждающей жидкости используется вода, а в качестве твердого компонента - кристаллогидратная соль, например NaaCQs 10Н20, в соотношении не более 78 г соли на 1000 мл воды или аммонийная соль, например МНзМОз, в соотношении не более 1600 г соли на 1000 мл воды. Использование химической реакции растворения с поглощением тепла при охлаждении сжимаемого газа в компрессоре позволяет приблизить процесс сжатия к изотермическому, что позволяет повысить степень сжатия и КПД компрессора, 2 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з F 04 С 18/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

rw ()

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4698181/29 (22) 22,03.89 (46) 23.02.91. Бюл. М 7 (71) Краснодарский политехнический институт (72) Г,Н.Калугин, В.И.Алешин, Ю.П,Мишин и

А.Д, Балабон (53) 621.514,54 (088.8) (56) Холодильные машины./Под ред. И,А.Сакуна, — Л.: Машиностроение, 1985, с, 143, (54) СПОСОБ ОХЛАЖДЕНИЯ СЖИМАЕМОГО ГАЗА В ВИНТОВОМ КОМПРЕССОРЕ (57) Изобретение позволяет повысить степень сжатия и КПД винтового компрессора.

В рабочую полость компрессора 2 подаются одновременно и раздельно охлаждающая жидкость по трубопроводу 1 и твердый компонент по трубопрводу 3, вступающий в рабочей полости с охлаждающей жидко„.,5U„„1629613 А1 стью в эндотермическую реакцию. Образующийся раствор, смешиваясь со сжимаемым газом и охлаждая последний, после выхода из компрессора отделяется в отделителе 4 от охлажденного сжатого газа и затем разделяется снова на твердый компонент и жидкость в фильтре-отделителе G. В качестве охлаждающей жидкости используется вода, а в качестве твердого компонента— кристаллогидратная соль, например Ма2СОЗ"

«10Н20, в соотношении не более 78 г соли на

1000 мл воды или аммонийная соль, например ИНЗМОз, в соотношении не более 1600 г соли на 1000 мл воды. Использование химической реакции растворения с поглощением тепла при охлаждении сжимаемого газа в компрессоре позволяет приблизить процесс сжатия к изотермическому, что позволяет повысить степень сжатия и КПД компрессора, 2 з.п.ф-лы, 1 ил.

1629613

3. Способ по и 1, отличающийся тем, что в качестве твердого компонента используется амонийная соль, например

КНзМОз, а в качестве охлаждающей жидкости — вода, причем реагенты подают в соотношении не более 1600 г соли на 1000 мл воды, Составитель С. Калинин

Техред M,Моргентал Корректор Н, Ревская

Редактор Е. Папп

Заказ 424 Тираж 358 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к области компрессоростроения и может быть использовано в винтовых компрессорах.

Цель изобретения — повышение степени сжатия и КПД компрессора, 5

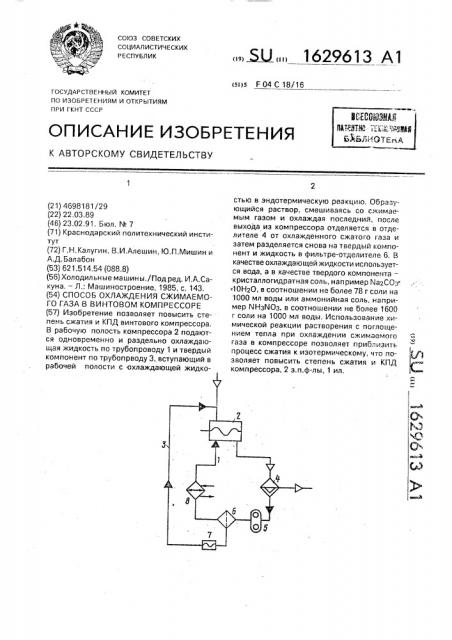

На чертеже изображена схема, реализующая способ охлаждения сжимаемого газа в винтовом компрессоре, Охлаждающая жидкость по трубопроводу 1 подается в рабочую полость винтового 10 компрессора 2, Одновременно в ту же рабочую полость по трубопроводу 3 подается твердый компонент, R рабочей полости компрессора 2 твердый компонент растворяется в охлаждающей жидкости, при этом 15 происходит эндотермическая химическая реакция, т.е. поглощается тепло, отбираемое от сжимаемого газа. Затем смесь охлажденного сжатого газа и раствора поступает в отделитель 4 жидкости, в кото- 20 ром газ отделяется и подается к потребителю, а отделенный раствор перекачивается насосом 5 через фильтр-отделитель 6, В фильтре-отделителе 6 твердый компонент выделяется из раствора и поступает в тру- 25 бопровод 3, перемещаясь по нему при помощи шнекового устройства 7, и далее снова в рабочую полость компрессора 2, а охлаждающая жидкость, выделенная из раствора, поступает в трубопровод 1 через 30 холодильник 8 и далее снова в рабочую полость компрессора 2. Фильтр-отделитель 6 может представлять из себя выпарную установку, или включать в себя полупроницаемую перегородку, например, глиняную 35 пористую перегородку, пропитанную сначала медным купоросом, а затем гексациано ферратом калия KFe(CN)g. В качестве охлаждающей жидкости применяется вода, а в качестве твердого компонента — кристалло- 40 гидратная соль, например йа СОз 10НрО, в соотношении не более 78 г соли на 1000 мл воды или аммонийная соль, например

NH3NO3, в соотношении не более 1600 г соли на 1000 мл воды, Предельная концентрация раствора ограничена растворимостью твердого компонента до точки насыщения и влияет на скорость растворения, от которой зависит эффективность охлаждения сжимаемого газа при высоких скоростях процесса сжатия в компрессоре 2.

Применение способа охлаждения с использованием эндотермической реакции растворения позволяет приблизить процесс сжатия в винтовом компрессоре к изотермическому, что позволяет сжимать газ в одной ступени до более высоких давлений, повышая степень сжатия, и повысить КПД компрессора.

Формула изобретения

1. Способ охлаждения сжимаемого газа в винтовом компрессоре, включающий подачу охлаждающей жидкости в рабочую полость компрессора, отличающийся тем, что, с целью повышения степени сжатия и КПД компрессора, в рабочую полость компрессора дополнительно подают твердый компонент, вступающий в эндотермическую реакцию с охлаждающей жидкостью, 2, Cf1Gco6 l1D U,1, отличающийся тем, что в качестве твердого компонента используется кристаллогидратная соль, например Ма2СОз .10Н О, а в качестве охлаждающей жидкости — вода, причем реагенты подают в соотношении не более 78 г соли на

1000 мл воды,
