Лабиринтный насос

Лабиринтный насос

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромашиностроению и предназначено дли перекачивания жидкости. Изобретение повышает КПД. Для этого у насоса с винтовыми нарезками на втулке 1 и винте 2 профили нарезок в нормальном сечении выполнены в виде полуэллипсов с большими полуосями, равными глубине нарезок, и коэффициентами сжатия, равными синусу угла подъема винтовых линий. Выполнение нарезок в виде полуэллипсов обеспечивает снижение гидравлических потерь и повышает КПД. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л F 04 D 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4656248/29 (22) 04.01.89 (46) 23.02,91. Бюл. ¹ 7 (71) Завод-втуз Красноярского политехнического института (72) А.Н,Бугров (53) 621.671 (088.8) (56) Голубев А.И, Лабиринтно-винтовые насосы и уплотнения для агрессивных сред. — M.: Машиностроение, 1981, с.38, рис.30. (54) ЛАБИРИНТНЫЙ НАСОС. Ж 1629614 А1 (57) Изобретение относится к гидромашиностроению и предназначено для перекачивания жидкости, Изобретение повышает КПД.

Для этого у насоса с винтовыми нарезками на втулке 1 и винте 2 профили нарезок в нормальном сечении выполнены в виде полуэллипсов с большими полуосями, равными глубине нарезок, и коэффициентами сжатия, равными синусу угла подъема винтовых линий. Выполнение нарезок в виде полуэллипсов обеспечивает снижение гидравлических потерь и повышает КПД. 4 ил.

1629614 б-Б

C

Составитель И. Терехов

Техред M. Моргентал Корректор Н. Ревская

Редактор Е. Папп

Заказ 424 Тираж 357 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к области гидромашиностроения и может быть использовано для перекачивания жидкости.

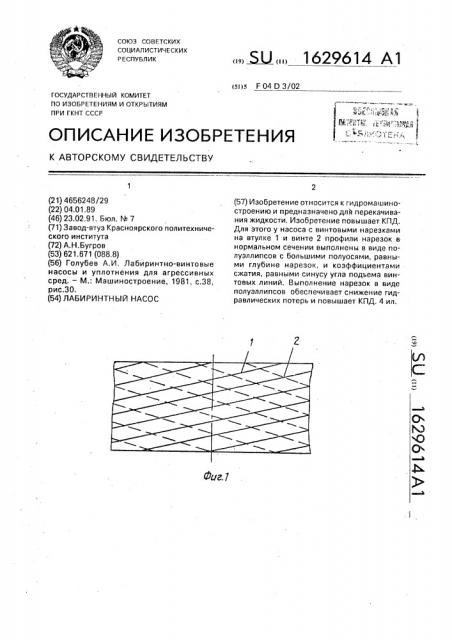

Цель изобретения — повышение КПД, На фиг. 1 изображена развертка поверхности винта и втулки; на фиг. 2 — развертка винтовой поверхности; на фиг. 3 и 4 — сечение А — А и Б — Б на фиг. 2 соответственно (С 1 С1 = 2R, 0101 = R = h, С С =С ) С1 Sinа=2R Sina,OgDy =h).

Лабиринтный насос содержит втулку 1 и коаксиально установленный в ней винт 2 с многозаходными противоположно направленными винтовыми нарезками скругленной формы, Профили нарезок в нормальном сечении Б — Б выполнены в виде полуэллипсов с большими полуосями, равными глубине h нарезок, и коэффициентами сжатия К, равными синусу угла а подьема винтовых линий нарезок:

I /

К = в/а =1/2С 2С2, 1/2 С i С = sin а.

Профили нарезок в сечении А — А имеют форму полуокружностей.

Насос работает следующим образом, При вращении винта 2 относительно неподвижной втулки 1 в ромбовидных ячейках, образованных пересечением в пространстве нарезок, происходит образо5 вание вихрей. Линии тока осредненной скорости жидкости в плоскости, разделяющей винт 1 и втулку 2, представляют собой сплошные линии с направлением по оси насоса.

10 Выполнение нарезок с профилем в виде полуэллипсов обеспечивает снижение гидравлических потерь вихревого процесса, что позволяет повысить КПД насоса.

Формула изобретения

Лабиринтный насос, содержащий втулку и коаксиально установленный в ней винт с многозаходными противоположно направленными винтовыми нарезками скруг20 ленной формы, о тл и ч а ю шийся тем, что, с целью повышения КПД, профили нарезок в нормальном сечении выполнены в виде полуэллипсов с большими полуосями, равными глубине нарезок, и коэффициентами

25 сжатия, равными синусу угла подъема винтовых линий нарезок.
