Патент ссср 162964

Патент ссср 162964

Иллюстрации

Показать все

Реферат



3 с

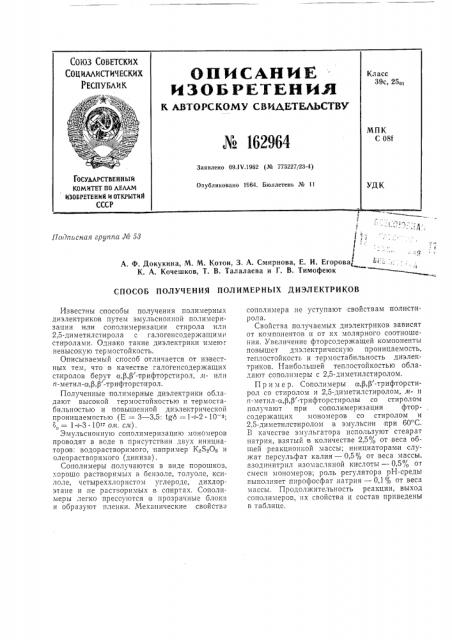

А. Ф. Докукина, М. М. Котон, 3, А. Смирнова, Е. И. Егорова

К. А. Кочешков, T. В. Талалаева и Г. В. Тимофеюк

17()(Ъ7й сная аруппа М 58

СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРНЫХ ДИЭЛЕКТРИКОВ

Известны способы получения полимерных диэлектриков путем эмульсионной полимеризапии или сополимеризации стирола или

2,5-диметилстирола с галогенсодержащими стиролами. Однако такие диэлектрики имею( невысокую термостойкость.

Описываемый способ отличается от известных тем, что в качестве галогенсодержащих стиролов берут а,P,P -т рифторстирол, л- или и- метил-а, $, р -тр ифторстирол.

Полученные полимерные диэлектрики обладают высокой термостойкостью и термостабильностью и повышенной диэлектрической проницаемостью (Е = 3 — 3,5: tg6 = 1 —:2 ° 10 з;

),= 1 —:3 10 олt ся).

ЭмульсиîHHóþ сополимеризацию моHомеров проводят в воде в присутствии двух инициаторов: водорастворимого, например К$08 и олеорастворимого (диниза) .

Сополимеры получаются в виде порошков, )зэрошо растворимых в бензоле, толуоле, ксилоле, четыреххлористом углероде, дихло рэтане и ле растворимых в спиртах. Сополимеры легко прессуются la прозрачные блоки и образуют пленки. Механические свойства сопо""èìåðà не уступают свойствам полистирола.

Свойства получаемых диэлектриков зависят от компонентов и от их молярного соотношения. Увеличение фторсодержащей компоненты повышет диэлектрическую проницаемость, теплостойкость и термостабильность диэлектриков. Наибольшей теплостойкостью обладают сополимеры с 2,5-диметилстиролом.

Пример. Сополимеры а,р,P -òðèôòîðñòèрол со стиролом и 2,5-диметилстиролом, м- и п-метил-а,р,р -трифторстиролы со стиролом получают при сополимеризации фторсодержащих м оном еров со стиролом и

2.,5-диметилстиролом в эмульсии при 60 С.

В качестве эмульгатора используют стеарат натрия, взятый е количестве 2,5% от веса общей реакционной массы; инициаторами служат персульфат калия — 0,5010 от веса массы, азодинитрил изомасляной кислоты — 0,5% от смеси мономеров; роль регулятора рН-среды выполняет пирофосфат натрия — 0,1010 от веса массы. Продолжительность реакции, выход сополимеров, нх свойства и состав приведены в таблице. № 1б2964

Т =50 —:50000 кгц при 20 С

ТоС

Вч 10 ом. см а кг смг по

ИФП

tgo при

200-"С

3,3 2 †: 3-10

8 60 1,8 154

1,5

500 а, р, р -трифторстирол со стиролом

3,5

10 — 3

0,6 60 0,6 185

3,7

600 ) 3,0" ) а, р, р -трифторстирол с

2,5-диметичстиролом

0,6

34 0,1 —:310

1,3 70 0,9 147

1,3

450

3,5

4-м-л-, -трифторстирол со стиролом

33 02 — 310 — з

7 60 0,7 136

З-м-, II, р -трифторстирол со стиролом

" ) Образец предварительно вытянут в 2 раза при 190 С

Предмет изобретения держащими стиролами, отличающийся тем, что, с целью повышения термостойкости диэлектриков, в качестве галогенсодержащих сти ролов берут а,1з,р -трифторстирол, м- или и-метил-аЩ -трифторстирол.

Способ получения полимерных диэлектриков путем эмульсионной сополимеризации стирола или 2,5-диметилстирола с галогенсоСоставитель В. Филимонов

Техред А. А. Камышникова Корректор О. Б. Тюрина

Редактор П. Шлаин

Подп. к печ. 21/V — 64 г. Формат бум. 60><90>)ц Объем 0,25 и. л. 0,23 изд. л.

Заказ 1 156717 Тираж 750 Цена 5 кон.

ЦИРIИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Состав сополимеров (компоненты взяты в равном количестве) о о к сч о 2 аа>

Д О

Уменьшение веса в % за 24 час

Разывное удлинение в %
