Изобретение относится к энергетике и м.б. использовано для сжигания газа в тепловых агрегатах, например металлургических печах. Цель изобретения - повышение экономичности путем улучшения качества смесеобразования. Воздух из трубы 8 поступает в короб 1, а оттуда в выходное сопло 3. Газ из трубы 6 попадает в камеру 5, откуда через перфорированную перегородку 2 поступает в камеру 10 смешения, перемешивается с потоком воздуха и сгорает в горелочном туннеле 4. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 F 23 0 14/62

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4499469/06 (22) 31.10.88 (46) 23.02.91. Бюл. М 7 (71) Пензенский политехнический институт (72) В.А.Грачев, А.А.Черный, Н.А.Горелов и

В.Н.Моргунов (53) 662.951,2 (088.8) (56) Теплотехнический справочник./Под ред. В.Н.Юренева. — M.: Энергия, 1976, т.2, с.350.

„„SU „„1629691 А1 (54) СМЕСИТЕЛЬ ГАЗОВОЙ ГОРЕЛКИ (57) Изобретение относится к энергетике и м.б, использовано для сжигания газа в тепловых агрегатах, например металлургических печах. Цель изобретения — повышение экономичности путем улучшения качества смесеобразования. Воздух из трубы 8 поступает в короб 1, а оттуда в выходное,сопло 3.

Газ из трубы 6 попадает в камеру 5, откуда через перфорированную перегородку 2 поступает в камеру 10 смешения, перемешивается с потоком воздуха и сгорает в горелочном туннеле 4. 3 ил, 1629691 б-Б

Составитель 3,Языков

Редактор О. Юрковецкая Техред М.Моргентал Корректор Л.Пилипенко

Заказ 428 Тираж 352 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101

Изобретение относится к энергетике и может быть использовано для сжигания га-. за в тепловых агрегатах, например металлургических печах.

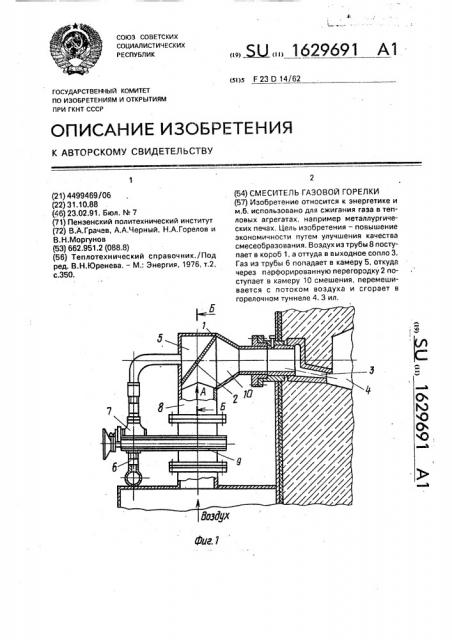

Целью изобретения является повыше- 5 ние экономичности путем улучшения качества смесеобразования, На фиг.1 показана горелка со смесителем, продольный разрез; на фиг.2- вид А на фиг.1; на фиг.3 — сечение Б-Б на фиг.1. 10

Смеситель содержит короб 1, перфорированную перегородку 2, выходное сопло 3, выходящее в горелочный туннель 4. Для подачи газа в газовую камеру 5 служит труба

6 с краном 7, а воздуха — труба 8 с шибером 15

9. Между перегородкой 2 и выходным соплом 3 размещена камера 10 смешения.

Смеситель работает следующим образом, Сначала подают воздух, затем природный гаэ. Воздух из трубы 8 поступает в короб 1, а оттуда в выходное сопло 3. Газ иэ трубы 6 попадает в камеру 5, оттуда через перфорированную перегородку 2 поступает в камеру 10 смешения, перемешивается с потоком воздуха и сгорает в горелочном туннеле 4, Формула изобретения

Смеситель газовой горелки, содержащий короб с патрубками для подачи газа и воздуха и выходное сопла,о т л и ч а ю щ и йс я тем, что, с целью повышения экономичности путем улучшения качества смесеобразования, внутри камеры дополнительно установлена выпуклая к выходному соплу перфорированная перегородка, разделяющая короб на газовую камеру и камеру смешения.
