Изобретение относится к средствам автоматизации энергоблоков. Целью изобретения является повышение надежности и точности регулирования .при изменениях нагрузки энергоблока. Это достигается тем, что сигнал с датчика электрической мощности энергоблока подается на вход регулятора топлива через адаптивный следящий интегратор, имеющий нуль-орган, выполненный в виде операционного усилителя 10, выход которого соединен с двумя ключами, выполненными на транзисторах 16 и 17 разной проводимости. В нагрузку этих транзисторов включены обмотки реле 18 и 19, через контакты 28 и 29 которых подключены источники 26 и 27 постоянного напряжения к входному делителю напряжения интегратора 11, выполненному на резисторах 30s 31 и 32. При изменениях нагрузки энергоблока интегратор 11 интегрирует сигнал с резисторов 30, 31 или 32 до тех пор, пока его выходной сигнал станет равным входному сигналу усилителя 10, подаваемому на зажимы 22 и 23 от датчика электрической нагрузки энергоблока. 3 ил„ 58

СОЮЗ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (Д1) F 23 N 1/00, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

flPH ГКНТ СССР (21) 4327779/06 (22) 18 ° 08.87 (46) 23.02.91.Бюл.й 7 (71) Научно-исследовательский институт энергетики и автоматики

Ан )ЗССР (72) С.К.Исматходжаев, А.Ф.Иумиджанов, А.А.Ходжаев, К.М.Авлиаханов, Э.Турсунмамедов и С.С.Саркисов (53) 621.182.26 (088.8) (56) Хабибуллаев P.Ø., ИсматходжаРегулирование тепловой нагрузки парогенератора ТГМ-94. — Доклады Академии Наук УЗССР, 1973, У 7, с.20-21. (54) СИСТЕИА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ НАГРУЗКИ ЭНЕРГОБЛОКА С БАРАБАННЬИ КОТЛОМ (57) Изобретение относится к средствам автоматизации энергоблоков.

Целью изобретения является повыщение надежности и точности регулирования .при изменениях нагрузки энергоблока,;

„„Я0„„1629698 А 3

Это достигается тем, что сигнал с датчика электрической мощности энерго-. блока подается на вход регулятора топлива через адаптивный следящий интегратор, имеющий нуль-орган, выполненный в виде операционного усилителя 10, выход которого соединен с двумя ключами, выполненными на транзисторах 16 и 17 разной проводимости.

В нагрузку этих транзисторов включены обмотки реле 18 и 19, через контакты 28 и 29 которых подключены источники 26 и 27 постоянного напряжения к входному делителю напряжения интегратора 11, выполненному на резисторах 30, 3 1 и 32. При изменениях нагрузки энергоблока интегратор 11 интегрирует сигнал с резисторов 30, 31 или 32 до тех пор, пока его выходной сигнал станет равным входному сигналу усилителя 10, подаваемому на зажимы 22 и 23 от датчика электри- 2 ческой нагрузки энергоблока. 3 ил.

1629698

Изобретение относится к средствам автоматизации энергоблоков с барабанными котлами.

11елью изобретения является повы5 шение надежности и точности регулирования при изменениях нагрузки энергоблока.

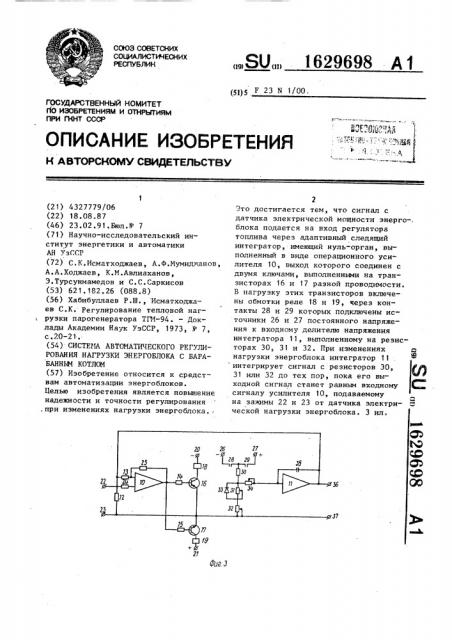

На фиг.1 показана структурная схемч системы регулирования; на 10 фиг.2 — графики зависимостей давления острого пара перед турбиной, вы- ходного сигнала. функционального преобразователя и выходного сигнала ,адаптивного следящего интегратора; 15 на фиг.3 — схема адаптивного следящего интегратора.

Система содержит регулятор 1 топлива, соединенный с регулирующим органом 2 подачи топлива. К входам ре- 20 гулятора 1 подключены задатчик 3 и датчик 4 давления пара перед турбиной, датчик 5 тепловыделения в топке и датчик 6 давления пара в регу.лирующей ступени турбины. Датчик 7» электрической мощности энергоблока подключен к входу регулятора 1 через функциональный преобразователь 8 и адаптивный следящий интегратор 9. Последний содержит нуль-орган, выполнен- 30 ный в виде операциойного усилителя

10, и интегратор 11, охваченные отрицательной обратной связью через резисторы 12 и 13. К выходу усилителя 10 через резисторы 14 и 15 подклю- 35 чены электронные ключи 16 и 17, выполненные на транзисторах разных проводимостей, нагрузками которых являются обмотки реле 18 и 19, соединенные источниками 20 и 21 постоянного нап- 40 ряжения. Выход функционального преоб разователя 8 соединен с зажимами 22 и 23,:адаптивного следящего интегратора 9, масштабный коэффициент усилителя 10 задан соотношением величин 45 сопротивления входного резистора 24 и резистора 25 в цепи обратной связи.

Вход интегратора 11 соединен с источниками 26 и 27 постоянного напряжения через контакты 28 и 29, реле 18 50 и 19, делитель напряжения, образованный резисторами 30 и 32,и диод 33, включенный параллельно резистору 31.

Средняя точка делителя напряжения между резисторами 30 и 31 через резистор

34 соединена с нулевой точкой интегратора 11 с этой же точкой соединен выход интегратора 11 через конденсатор 35. Выходом адаптивного следяvtего интегратора являются зажимы 36 и 37.

Скорость изменения нагрузки энергоблока при наборе нагрузки опеределяется падением напряжения на резисторе

32, а при снижении нагрузки — на резисторах 31 и 32.

Система работает следующим образом.

Регулятор 1 получает сигналы от датчика 4 и задатчика 3, датчиков 5 и 6 и.адаптивного следящего интегратора 9 и воздействует на орган 2

В режиме работы энергоблока с постоянным давлением пара Р перед турбиной номинальное значение давлеНоМ ния Р„- пара поддерживается в соответствии с сигналом задатчика 3, при этом сигнал с выхода адаптивного следящего интегратора 9 равен нулю.

При изменении мощности энергоГ>локя система регулирования турбины с необходимой точностью и быстродействием реагирует на внутренние и внешние возмущения„

В режиме работы энергоблока с переменным давлением пара перед турбиной (график А на фиг,2) при изменении электрической нагрузки N энергоблока выходные сигналы преобразователя 8 и адаптивного следящего интегра- тора 9 изменяются в зависимости от соотношения электрической нагрузки ном

N> и ее номинального значения N > соответственно графикам В и С на фиг.2, тем самым суммарный сигнал задатчика 3 и адаптивного следящего интегратора 9 изменяется настолько чтобы величина давления пара изменялась по графику А на фиг.2 до достижения граничного значения отношения (N /N,"),р.

При этом в адаптивном следящем интеграторе 9 (фиг.3) при снижении нагрузки срабатывает ключ 16, получает питание обмотка реле 18. и источник 26 напряжения через замкнутый контакт 28 реле 18 подключается к резисторам 30 — 32. Сигнал с резисторов 31 и 32 подается на вход интегратора 11. Выходной сигнал последнего подается на резисторы 12 и 13 на входе усилителя 10 и сравнивается с входным сигналом этого усилителя, подаваемым на зажимы 22 и 23. Адаптивный следящий интегратор 9 работает до тех пор, пока сигнал обратной связи интегратора 11 не сравняется с входным

16296 сигналом усилителя 10. Оптимальная скорость снижения нагрузки энергоблока определяется величиной суммарного падения напряжения на резисторах

31 и 32 и постоянной гремени интег5 ратора 11.

При увеличении нагрузки сигнал на выходе усилителя 10 снижается, знак его изменяется, срабатывают ключ 17 и реле 19. На вход интегратора 11 сигнал подается с резистора

32 через контакты 29 реле 19 от источника 27, а резистор 31 в этом случае закорочен диодом 33. Оптимальная скорость набора нагрузки определяется величиной напряжения на резис— торе 32.

Формула изобретения 20

Система автоматического регулирования нагрузки энергоблока с барабанным котлом, содержащая регулятор топлива, выход которого соединен с ре- 25 гулирующим органом подачи топлива, а

98

6 к входам подключены датчик и задатчик давления пара перед турбиной и датчики тепловыделения в топке и давления пара в регулирующей ступени турбины, а также датчик электрической мощности энергоблока, соединенный с функциональным преобразователем, о тл и ч а ю щ а я с я тем, что, с целью повышения надежности и точности регулирования при изменениях нагрузки энергоблока, она дополнительно содержит адаптивный следящий интегратор, через который выход функционального преобразователя подключен к регулятору топлива, адаптивный следящий интегратор выполнен в виде нуль-органа, выход которого соединен с двумя ключамй, подключенными к обмоткам двух реле, через контакты которых и делитель напряжения к входу интегратора подключены два источника постоянного напряжения, а выход интегратора связан с входом нуль-органа, являющегося входом адаптивного следящего интегратора.

)629698 р Jt0ff
