Способ автоматического пофасадного регулирования микроклимата в помещениях здания

Способ автоматического пофасадного регулирования микроклимата в помещениях здания

Иллюстрации

Показать все

Реферат



Изобретение касается вентиляции и кондиционирования воздуха. Целью изобретения является снижение расхода теплоносителя. Устройство для реализации способа автоматического пофасадного регулирования микроклимата в зданиях содержит датчики 1 и 2 температуры воздуха в помещениях южного и северного фасадов, подключенные соответственно к регуляторам 3 и 4,

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (g1)g F 24 F 11/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4658806/29 (22) 03.03.89 (46) 23.02.91.Бюл. Я - 7 (71) Всесоюзный научно-исследовательский институт электрификации сельского хозяйства (72) P.М.Славин, В.И.Жильцов и А.В.Дубровин (53) 697.92 (088.8) (56) Богуславский Л.Д, Снижение расхода энергии при работе систем отопления и вентиляции. M ..: :Стройиздат, 1985, с.246 и ?47. рис.III. 60, „„SU„„1629702 A 1

2 (54) СПОСОБ АВТОМАТИЧЕСКОГО ПОФАСА150ГО РЕГУЛИРОВАНИЯ МИКРОКЛИМАТА В

ПОМЩБНИЯХ ЗДАНИЯ (57) Изобретение касается вентиляции и кондиционирования воздуха. Целью изобретения является снижение расхо— да теплоносителя. Устройство для реализации способа автоматического пофасадного регулирования микроклимата в зданиях содержит датчики 1 и 2 температуры воздуха в помещениях южного и северного фасадов, подключенные соответственно к регуляторам 3 и 4, 162970?

10 связанным также с датчиками 5 и 6 температуры наружного воздуха, датчи-., ками 7 и 8 температуры прямого теплоносителя и датчиками 9 и 10 температуры обратного теплоноситЕля .

Регуляторы 3 и 4 подключены к приво-, . дам 11 и 12 клапанов,13 и 14,установленных в трубопроводе 15 подачи прямого теплоносителя, к которому подключены теплообменники 16 и 17 помещений северного и южного фасадов здания. К обратному трубопроводу 18 подключены циркуляционный насос 19

Изобретение относится к вентиляции и кондиционированию воздуха. 20

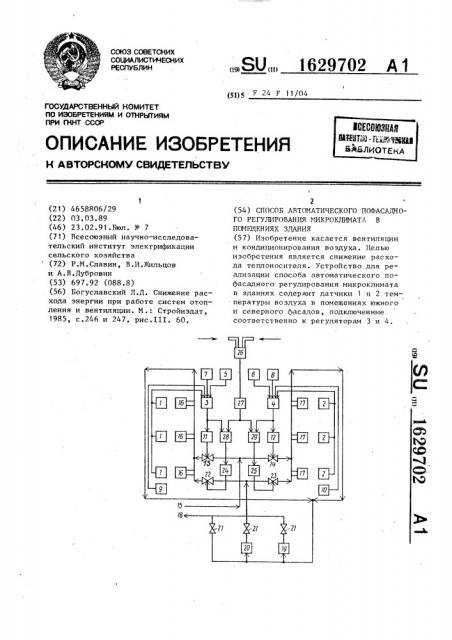

Цель изобретения — снижение расхода теплоносителя, На чертеже представлена принципиальная схема устройства для реализации предлагаемого способа. 25

Устройство для автоматического пофасадного регулирования микроклимата в помещениях здания содержит датчики 1 и 2 температуры воздуха в помещениях южного и северного фасадов (не показано), подключенные соответственно к регуляторам

3 и 4, связанным также с датчиками

5 и 6 температуры наружного воздуха, датчиками 7 и 8 температуры прямого теплоносителя и датчиками 9 и 10 температуры обратного теплоносителя.

Регуляторы 3 и 4 подключены к приво— дам 11 и 12 клапанов 13 и 14, установленных в трубопроводе 15 подачи прямого теплоносителя, к которому подключены теплообменники 16 и 17 помещений северного и южного фасадов здания. К обратному трубопроводу 18 подключен циркуляционный на 45 сос 19 и смесительный насос 20, который через обратный клапан ? 1 и регулирующие клапаны 22 и 23 с приводами 24 и 25 сообщен с трубопроводом 15 прямого теплоносителя.

Датчик ?6 разности давлений ветрового напора, действующего на южный и северный фасады здания, связан с преобразователем †интегратор 27, который через подключенные к соответствующим регуляторам 3 и 4 регуляторы 28 и 29 температуры связан с при-. водами 24 и 25 регулирующих клапанов

22 и 23. и смесительный насос 20, который через обратный клапан 21 и регулирующие клапаны 22 и 23 с приводами 24 и 25 сообщен с трубопроводом 15 прямого теплоносителя. Датчик 26 разности давлений ветрового напора, действующего на южный и северный фасады здания, связан с преобразователеминтегратором 27, который через подключенные к соответствуюцим регуляторам 3 и 4 регуляторы 28 и 29 температуры связан с приводами 24 и 25 регулирующих клапанов 22 и 23. 1 ил.

Устройство для реализации способа автоматического пофасадного регулирования микроклимата в помещениях здания, работает следующим образом.

Сигналы от датчиков 1 и 2 температуры, пропорциональные текущим значениям температуры воздуха в помещениях южного и северного фасадов. здания, поступают к регуляторам 3 и 4, в которых происходит определение сигнала, пропорционального среднему значению температуры воздуха в помецении со стороны южного и северного фасадов, сравнение среднего значения с заданным и выработка управляющего сигнала на привод 11 или 12 клапанов 13 и 14, которые изменяют расход прямого теплоносителя, поступающего в теплообменники 16 и 17 помещений южного или северного фасада здания.

Одновременно от датчиков 5 и 6 температуры наружного воздуха и от датчиков 7,8 и 9 10 температур прямого и обратного теплоносителей на регуляторы 3 и 4 поступают сигналы, пропорциональные текущим значениям температур наружного воздуха, прямогп и обратного теплоносителей. Регуляторы 3 и 4 обрабатывают данные сигналы и формируют управляющий сигнал на приводах 11 и 12 клапанов

13 и 14, которые. соответствующим образом изменяют расход прямого теплоносителя. При наличии разности давлений ветрового напора, действующих на северные и южные фасады здания, происходит соответствующее изменение температурного режима в помещениях здания. В целях устранения последствий от наличия инерционности срабаСоставитель М.Ращенкин

Редактор А.Козориз Техред Л.Сердюкова Корректор T.Палий

Заказ 429 Тираж 388 Подписное

ЗНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

16297 тывания регуляторов 3 и 4 через клапаны 13 и 14 на изменение расхода теплоносителя в схему введен датчик 26 разности давлений ветрового напора.

В случае превышения давления ветрового напора со стороны северного фасада здания соответствующий сигнал по положительной полярности от преобразо-10 вателя-интегратора 27 поступает на регулятор 29. где алгебраически суммируется с управляющим сигналом регулятора 4. От регулятора 29 сигнал поступает на привод 25 клапана 23, прикрывая его и тем самым уменьшая расход обратного теплоносителя, подмешиваемого к прямому теплоносителю, наступающему в теплообменники 16 по— мещения северного фасада здания. Дан- 20 ное воздействие на клапан 23 осуществляется раньше, чем воздействие на клапан 14 со стороны регулятора 4, поскольку датчик 26 разности давлений ветрового напора воспринимает 25 воздействие ветрового напора раньше, чем датчик 1 воспринимает изменение температуры в помещении северного фасада здания, возникающего в результате изменения .давления ветрового напора.

Одновременно с этим от датчика

26 через преобразователь-интегратор

27 на регулятор 28 поступает сигнал отрицательной полярности, который алгебраически суммируется с управляю— . щим сигналом регулятора 3. Результирующий сигнал с регулятора 28 воздействует на привод 24 клапана 22, при- 4р открывая его и увеличивая расход обратного теплоносителя, подмешиваемого к прямому теплоносителю, поступающему в теплообменники 17 помеще-ния южного фасада здания. В случае 45 превышения давления ветрового напора со стороны южного фасада здания автоматическое регулирование микроклиматом осуществляется в обратном порядке. 50

02

Формула изобретения.

Способ автоматического пофасадного

I регулирования микроклимата в помещениях здания, включающий измерение значений усредненной температуры воздуха в помещениях северного и южного фаса. дов здания, температуру наружного воздуха, температуру прямого теплоносителя, поступающего в теплообменные аппараты помещений северного и южного фасадов, и температуру обратного теплоносителя, выходящего из теплообменных аппаратов последних, последующее формирование соответствующего управляемого сигнала на изменение расхода прямого теплоносителя по измеренным значениям температур, поддержания заданной усредненной температуры в помещениях северного и южного фасадов на необходимом уровне и регулирование разности температур прямого и обратного теплоносителей для помещения северного и южного фасадов здания в зависимости от температуры наружного воздуха, причем перед поступлением прямого теплоносителя в теплообменные аппараты помещений северного и южного фасадов здания осуществляют регулируемое подмешивание обратного теплоносителя к прямому теплоносителю, о т л и ч а ю— шийся тем, что, с целью уменьшения колебаний температуры воздуха в помещениях северного и южного фасадов здания и снижения расхода теплоносителя, дополнительно измеряют значение разности давлений ветрового напора, действующегоэ на северный и. южный фасады здания и в зависимости от величины и знака измеряемой разности давлений ветрового напора алгебраически суммируют последнюю с управляющим сигналом и по полученному результирующему сигналу регулируют расход обратного теплоносителя, подмешиваемого к прямому теплоносителю перед подачей последнего в теплообменные .аппараты помещений северного и южного фасадов здания.
