Реферат

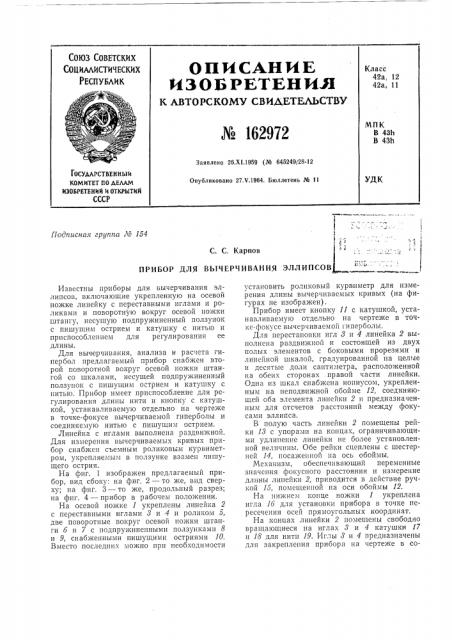

С010З СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБРЕТЕНИ Н

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ л0 162972

Класс

42а, 12

42а, 11 ф к:-° »

» ««»" «

МПК

В 43h

В 43h

Заявлено 26.Х1.1969 (№ 646249/28-12

ГОСУААРСТВЕННЫИ

КОМИТЕТ пО ДЕЛЛМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 27.Ч.1964. Бюллетень № 11

Подписная группа М 154

С. С. Карпов

ПРИБОР ДЛЯ ВЫЧЕРЧ И ВАЛИЯ ЭЛЛИПСОВ

Известны приборы для вычерчивания эллипсов, включающие укрепленную на осевой ножке линейку с переставными иглами и роликами и поворотную вокруг осевой ножки штангу, несушую подпружиненный ползунок с пишущим острием и катушку с нитью и приспособлением для регулирования ее длины.

Для вычерчивания, анализа и расчета гипербол предлагаемый прибор снабжен второй поворотной вокруг осевой ножки штангой со шкалами, несущей подпружиненный ползунок с пишущим острием и катушку с нитью. Прибор имеет приспособление для регулирования длины нити и кнопку с катушкой, устанавливаемую отдельно па чертеже в точке-фокусе вычерчиваемой гиперболы и соединяемую нитью с пишущим острием.

Линейка с иглами выполнена раздвижной.

Для измерения вычерчиваемых кривых прибор снабжен съемным роликовым курвиметром, укрепляемым в ползунке взамен пишущего острия.

На фиг. 1 изображен предлагаемый прибор, вид сбоку: на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, продольный разрез; на фиг. 4 — прибор в рабочем положении.

На осевой ножке 1 укреплены линейка 2 с переставными иглами 8 и 4 и роликом 5, две поворотные вокруг осевой ножки штанги 6 и 7 с подпружиненными ползунками 8 и 9, снабженными пишущими остриями 10.

Вместо последних можно при необходимости установить роликовый курвиметр для измерения длины вычерчиваемых кривых (на фигурах не изображен) .

Прибор имеет кнопку 11 с катушкой, устанавливаемую отдельно на чертеже в точке-фокусе вычерчиваемой гиперболы.

Для перестановки игл 8 и 4 линейка 2 выполнена раздвижной и состоящей из двух полых элементов с боковыми прорезями и линейной шкалой, градуированной на целые и десятые доли сантиметра, расположенной на обеих сторонах правой части линейки.

Одна из шкал снабжена нониусом, укрепленным на неподвижной обойме 12, соединяющей оба элемента линейки 2 и предназначенным для отсчетов расстояний между фокусами эллипса.

В полую часть линейки 2 помещены рейки 18 с упорами на концах, ограничивающими удлинение линейки не более установленной величины. Обе рейки сцеплены с шестерней 14, посаженной па ось обоймы.

Механизм, обеспечивающий переменные значения фокусного расстояния и измерение длины линейки 2, приводится в действие ручкой 15, помещенной на оси обоймы 12.

На нижнем конце ножки 1 укреплена игла 16 для установки прибора в точке пересечения осей прямоугольных координат.

На концах линейки 2 помещены свободно вращающиеся на иглах 8 и 4 катушки 17 и 18 для нити 19. Иглы 8 и 4 предназначены для закрепления прибора на чертеже в соЬ 162972 ответствии с заданным фокусным расстоянием эллипса.

Штанги б и 7 имеют катушки 20 для нити 19 и приспособление 21 для регулирования ее длины. Штанга б жестко соединена с осевой ножкой, а штанга 7 может свободно поворачиваться на 90, Штанги б и 7 вращаются одновременно вокруг оси при помощи пружинной защелки 22, соединяющей обе штанги, и ручки 28, установленной на верхнем конце осевой ножки. Штанга б предназначена для расчетно-графических работ при построении эллипсов, а штанга 7— для вычерчивания и расчета гипербол.

На верхних и боковых поверхностях обеих штанг размещены шкалы, причем шкалы на боковых поверхностях градуированы на целые и десятые доли сантиметра с оцифровкой во взаимно противоположных направлениях, т. е. нулевой индекс шкалы штанги 7 совпадает с центром вращения ее, а нулевой индекс шкалы штанги б — с вертикальной осью симметрии катушки 20, На верхних плоскостях штанги размещены пропорциональные шкалы, применяемые при вычерчивании таких эллипсов и гипербол, которые вписываются в пропорциональные композиционные схемы (прямоугольники), принадлежащие к статическим, переходным или динамическим типам симметрии.

Нить 19 одним концом прикреплена к катушке 20, пропущена через одно направляющее ушко пишущего острия 10, огибает катушки и вторым концом соединена с другим ушком пишущего острия. На концах шкал 6 и 7 имеются ролики 24 для устойчивости прибора.

Работает прибор следующим образом.

На месте, избранном для вычерчивания эллипса, строят систему прямоугольных координат ХУ таким образом, чтобы центр эллипса поместился в начале координат, а фокусы находились на оси абсцисс Х.

Задавшись расстоянием между фокусами, поворотом ручки механизма обоймы 12 раздвигают линейку 2 на величину, равную расстоянию от начала координат до одного из фокусов. Эту величину устанавливают на шкале линейки 2.

Разводят штанги б и 7 на 90 и устанавливают прибор на чертеж таким образом, чтобы острие иглы lб совпало с началом координат, а иглы 8 и 4 поместились на оси Х в фокусах эллипса.

По боковой шкале на штанге б определяют величину большого радиуса эллипса и на делении, соответствующем этой величине, устанавливают пишущее острие 10, затем при помощи приспособления 21 устанавливают рабочую длину нити 19. Далее поворотом ручки 28 на 360 вычерчивают эллипс.

Расчет и вычерчивание гиперболы производят при помощи штанги 7.

Помещают прибор в рабочем положении в системе координат ХУ таким образом, чтобы ось штанги 7 совпала с осью абсцисс Х, а острие иглы lб — с началом координат, Устанавливают длину нити так, чтобы она была равна длине штанги 7 за вычетом удвоенного расстояния от начала координат до точки пересечения ассимптоты с осью абсцисс. Затем отводят к центру прибора пишущее острие 10 до точки пересечения ассимптоты с осью абсцисс и, натягивая нить 19, закрепляют кнопку 11 на оси аосцисс в фокусе гиперболы.

Поворотом ручки 28 отводят штангу 7 до отказа на полную длину нити 19 и опускают пишущее острие на плоскости чертежа. Следующим поворотом ручки в обратную сторону вычерчивают гиперболу.

Предмет изобретения

Прибор для вычерчивания эллипсов, включающий укрепленную на осевой ножке линейку с переставными иглами и роликами и поворотную вокруг осевой ножки штангу, несущую подпружиненный ползунок с пишущим острием и катушку с нитью и приспособлением для регулирования ее длины, о тл ич а ю щи йс я тем, что, с целью вычерчивания, анализа и расчета гипербол, он снабжен второй поворотной вокруг осевой ножки штангой со шкалами, несущей подпружиненный ползунок с пишущим острием и катушку с нитью и приспособлением для регулирования ее длины, и кнопкой с катушкой, устанавливаемой отдельно на чертеже в точке-фокусе вы-ырчиваемой гиперболы и соединяемой нитью с пишущим острием.

2. Прибор по и. 1, отличающийся тем, что линейка выполнена раздвижной.

3. Прибор по п. 1, отличающийся тем, что с целью измерения вычерчиваемых кривых, он снабжен съемным роликовым курвиметром, укрепляемым в ползунке взамен пишущего острия. № 162972

Риг. / с<7

Риг. 4
