Прибор для определения прочности бетона

Прибор для определения прочности бетона

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к приборам для испытания строительных материалов. Цель изобретения - определение прочности легких бетонов. Прибор содержит корпус 1 с рукояткой 2 и подпружиненными относительно корпуса внутренним 3 и наружным 8 стаканями. В корпусе размещена головка 11 с возможностью , контакта с бойком 5 через эталонную прокладку 12 и шаровой индентор 13. Ударами по головке 1 I в бетон на заданную глубину забивают боек, а о прочности бетона судят по диаметру лунки, образованной шаровым индентором в эталонной прокладке. 1 ил. 11 с SS СО 00 Јь СД

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1629 45

®) С 01 И 33/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

1 (21) 4622540/33 (22) 20.12.88 (46) 23. 02.91. Бюп, Р 7 (71) Сибирский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (72) А.А.Муратов (53) 620.1,05 (088.8) (56) Вопросы испытания и освидетельствования мостов. — M.: Дориздат, 1941, с.67-69.

Новгородский M.А. Испытание материалов, . изделий и конструкций. — M.:

Высшая школа, 1971, с. 201-202. (54) ПРИБОР ДЛЯ ОПРЕДБ1ЕНИЯ ПРОЧНОСЩ

БКТОНА

2 (57) Изобретение относится к строительству, а именно к приборам для испытания строительных материалов.

Цель изобретения - определение прочности легких бетонов. Прибор содержит корпус 1 с рукояткой 2 и подпружиненными относительно корпуса внутренним 3 и наружным 8 стаканамп. В корпусе размещена головка 11 с возможностью контакта с бойком 5 через эталонную прокладку 12 и шаровой индентор 13 Ударами по головке 11 в бетон на заданную глубину забивают боек, а о прочности бетона судят па диаметру лунки, о бра з ова нной шар о вым индентором в эталонной прокладке.

1 ил.

1629845 рами молотка по головке 11 забивают боек 5 дб упора ограничителя 10 хода наружного стакана 8 в торец корпуса 1.

После забивки бойка 5 прибор снимают, а о прочности бетона судят по диаметру лунки„ образованной шаровым индентором 13 в эталонной прокладке 12.

Формула изобр ет ения

Составитель А.Дудаков

Редактор С.Патрушева Техред Л.Сердюкова

Корр ект ор С . Шекмар

Заказ 436 Тираж 404 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород,. ул. Гагарина, 101

Изобретение относится к строительству, а именно к приборам для испытания строительных материалов.

Цель изобретения — определение прочности легких бетонов.

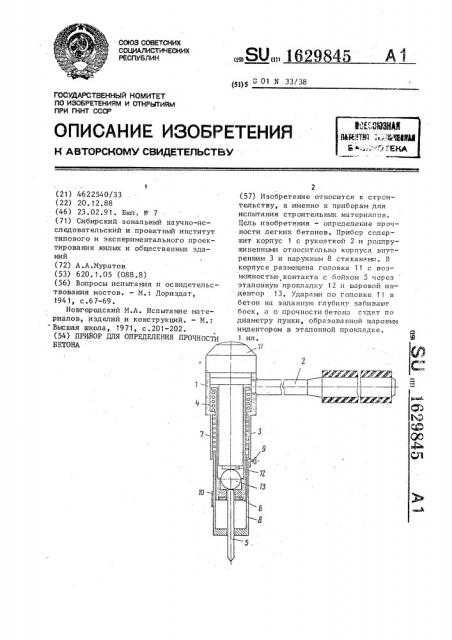

На чертеже показан прибор, общий вид.

Прибор содержит корпус 1 с рукояткой 2 и внутренним стаканом 3, под- 10 пружиненным относительно корпуса 1 пружиной 4 ° Внутренний стакан 3 снабжен отверстием для бойка 5 и удерживающей резиновой шайбой 6. Относительно корпуса 1 пружиной 7 подпружинен нагруженный стакан 8, снабженный направляющим винтом 9 и.ограничителем 10 хода. В корпусе 1 стакана

3 размещена . головка 11 с возможнос-тью ее: контакта с бойком S через эта- 20 лонную прокладку 12 и шаровой индентор 13.

Прибор работает следующим образом.

Удерживая прибор за рукоятку 2, устанавливают боек 5 перпендикулярно 25 исследуемой поверхности бетона и удаПрибор для определения прочности бетона, содержащий корпус с рукояткой, подпружиненный относительно корпуса сткан, головку, размещенную в корпусе и стакане с возможностью контакта через эталонную прокладку с шаровым индентором, отличающийся тем, что, с цепью определения прочности легких бетонов, прибор снабжен бойком и наружным стаканом, причем наружный стакан выполнен с отверстием и подпружинен относительно корпуса, а боек размещен в отверстии стакана с возможностью контакта с шаровым индентором.
