Способ двух счетчиков определения коэффициентов долевых участий нагрузок при контроле качества электроэнергии

Способ двух счетчиков определения коэффициентов долевых участий нагрузок при контроле качества электроэнергии

Иллюстрации

Показать все

Реферат



Изобретение относится к электрическим измерениям, а именно к измерениям, связанным с контролем качества электроэнергии в системах электроснабжения с нелинейными нагрузками. Целью изобретения является упрощение способа определения коэффициента участия нелинейной нагрузки в снижении качества электроэнергии или участия неискажающей нагрузки в потреблении вторичной мощности. Данная цель достигается определением коэффициентов по замерам индукционным и электронным счетчиками энергии за контрольный период . При этом используются стандартные приборы, освоенные нашей промышленностью .

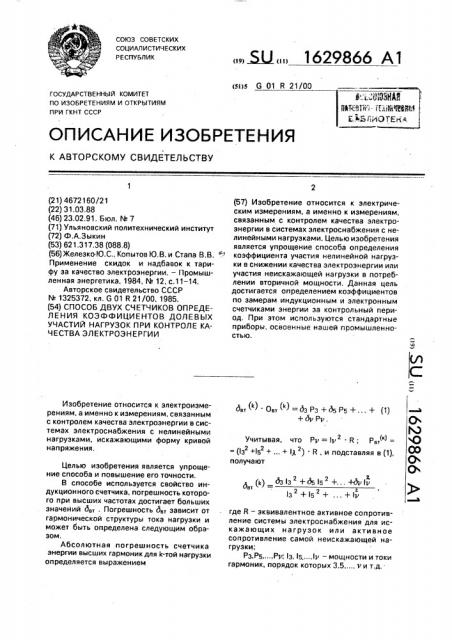

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 R 21/00 т 3 -. L.

ПФтт1:И!г

E, Á1:! !

ГОСУДАР СТВЕ ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4672160/21 (22) 31.03.88 (46) 23.02.91, Бюл. М 7 (71) Ульяновский политехнический институт (72) Ф.А.Зыкин (53) 621,317.38 (088.8) (56) Железко Ю.С., Копытов Ю,В. и Стапа В.В. =..-

Применение скидок и надбавок к тарифу за качество электроэнергии. — Промышленная энергетика, 1984, М 12, с.11 — 14.

Авторское свидетельство СССР

М 1325372, кл. G 01 R 21/00, 1985. (54) СПОСОБ ДВУХ СЧЕТЧИКОВ ОПРЕДЕЛEÍÈß КОЭФФИЦИЕНТОВ ДОЛЕВЫХ

УЧАСТИЙ НАГРУЗОК ПРИ КОНТРОЛЕ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

Изобретение относится к электроизмерениям, а именно к измерениям, связанным с контролем качества электроэнергии в системах электроснабжения с нелинейными нагрузками, искажающими форму кривой напряжения, Целью изобретения является упрощение способа и повышение его точности, В способе используется свойство индукционного счетчика, погрешность которого при высших частотах достигает больших значений д» . Погрешность д» зависит от гармонической структуры тока нагрузки и может быть определена следующим образом, Абсолютная погрешность счетчика энергии высших гармоник для k-той нагрузки определяется выражением

„„ Ц„„1629866 А1 (57) Изобретение относится к электрическим измерениям, а именно к измерениям, связанным с контролем качества электроэнергии в системах электроснабжения с нелинейными нагрузками. Целью изобретения является упрощение способа определения коэффициента участия нелинейной нагрузки в снижении качества электроэнергии или участия неискажающей нагрузки в потреблении вторичной мощности. Данная цель достигается определением коэффициентов по замерам индукционным и электронным счетчиками энергии за контрольный период. При этом используются стандартные приборы, освоенные нашей промышленностью. двт ) Oâ.ò, ) =дЗР3+дР5+ ° + (1) +др Рр, Учитывая, что Pp = 1р R; Рвт

2 . . (к)

= (l3 +15 + ... + 1Л ) R, и подставляя в (1), получают (k) д3 13 +д5!5 +... +дР1Р двт

2 2

13 + 15 + ... + Ь где R — эквивалентное активное сопротивление системы электроснабжения для искажающих нагрузок или активное сопротивление самой неискажающей нагрузки;

РЗ,Р5,...,РР; 13, 15...„lv — мощности и токи гармоник, порядок которых 3,5, .„v и т,д.

1629866

„(и)

m () (3) k=1 4 / /инд

Рвт

k — = 1

W, ®- W.„,(4

w.() w...() 45 O(" )— (7), Я

k =1

50 ч/ д „(л) Известно, что. коэффициент долевого участия нагрузки в снижении качества электроэнергии определяется из выражения где Рвт " — вторичные мощности нагрузок, Выражая показания счетчиков за контрольное время t через мощности, можно записать: для электрического счетчика

И/в = (P«H+ P. ) t, (4) для индукционного счетчика

1/1/инд = (Роси + (Рвт — вт Рвт) )1, (5) где 9/в, М/инд показания электронного и индукционного счетчиков для некоторой нагрузки;

Рвсн — среднее. значение мощности основной гармоники;

Рвт — среднее значение вторичной мощности (в данном случае мощность высших гармоник); двт Рвт — абсолютная погрешность индукционного счетчика.

Вычитая (5) из (4), получают

Подставляя в (3), получают

q (Я) 1 вт wPW-w где с — коэффициент потребления вторичной мощности;

ЧЧинд, (Ф/э) — показания индукционного (электронного) счетчика, двт — относительная погрешность индукционного счетчика при измерении высших гармоник;

m — количество нагрузок, вносящих искажения (имеющие отрицательную вторичную мощность Ws — В/инд < О);

i количество нагрузок, потребляющих вторичную мощность (W3 — WH д > О).

Последовательность действий способа заключается в следующем, 5 Выверенными электронными индукционными счетчиками при синусоидальных токах измеряют потребляемую энергию за контрольный период 1 всех нагрузок, подключенных к единому узлу энергосистемы.

10 Зная спектральный состав токов (измеряются анализатором высших гармоник) и погрешности индукционного счетчика для различных гармоник (такие данные в литературе.есть), по уравнению (2) определяется

15 двт. По этим данным, по формулам (6) и (7) (л) определяют в(n) и с

Внедрение предлагаемого способа позволит при контроле качества энергии определять степень участия той или иной нагрузки в искажениях напряжения или степени участия поглощения высших гармоник, если нагрузка неискажающая.

Формула изобретения

25 Способ двух счетчиков определения коэффициентов долевых участий нагрузок при контроле качества электроэнергии, заключающийся в том, что при нелинейных искажениях для каждой нагрузки определяют

3р коэффициент долевого участия в снижении качества электроэнергии или в потреблении вторичной мощности, отличающийся тем, что, с целью упрощения способа и повышения его точности, измеряют электроэнергию за контрольный период электронным и индукционным счетчиками для каждой из нагрузок, подключенных к узлу, а коэффициенты долевых участий в снижении качества электроэнергии или по40 треблении вторичной мощности определяют по формулам: с (Л) — вт

g wWW wW W

55 д,,ТТ где \Ив, W3 ° — показания электронного (и) Р) счетчика для и-й (il,-й) нагрузки; (л)

Р/инд", И/инд — показания индукционного счетчика для п-й (А -й) нагрузки;

1629866

Составитель С.Хромов

Техред М,Моргентал

Редактор А.Мотыль

Корректор С,Шекмар

Заказ 437 Тираж 404 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 дя — погреш ность индукционного

t k) счетчика при измерении энергии высших гармоник;

m — количество нагрузок, вносящих искажения (имеющих отрицательную вторичную мощность Р/э — И/инд < О);

1 — количество нагрузок, потребляющих вторичную мощность (имеющих положительную вторичную мощность W> — Юинд > О);

Ь " — коэффициент долевого участия в

5 снижении качества электроэнергии; (Х) с — коэффициент потребления вторичной мощности.
