Термочувствительный защитный выключатель для электроводонагревательного прибора

Термочувствительный защитный выключатель для электроводонагревательного прибора

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Целью изобретения является упрощение конструкции и расширение области применения. Термочувствительный выключатель может быть выполнен в корпусе 1 приборной розетки электроводонагревательного прибора. При нагревании сверх допустимой температуры основной термочувствительный элемент 10 расплавляется и цанга 9 сжимается. При этом шток 6 под действием пружины 7 резко перемещается вместе с кнопкой 2 и клином % который отрывает подвижный контакт 3 от неподвижного контакта 4. В качестве в-юричнои защиты используется плавкии припои, с помощью которого цанга жестко соединена со штоком 6, Трубка 8 имеет два кольцевых углубления и -зл вальцована с одного конца. Кнопка 2 может использоваться для оперативного включения и выключения электроводопагревательного прибора. 2 з.п. ф-лы, 2 ил. а Ј

союз совктсних социдлистичксних

РЕСПУБЛИН (51) . Н 01 Н 37/76

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛВСТВУ

ГОсудАРстненный КОмитет

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫтиям пРи Гннт сссР (21) 4427672/07 (22) 18. 05 ° 88 (46) 23 02 91. Бюл. Р 7 (72) Ю.Н.Родинов и В.Н.Телегин (53) 621 . 3 18, 56 (088 . 8) (56) Авторское свидетельство СССР

У 528628, кл. Н 01 Н 37/76, 1974.

Авторское свидетельство СССР

Ф 725109, кл. Н 01 Н 37/76, 1978.

Авторское свидетельство СССР

У 1495901, кл. Н 01 Н 37/76, 1987. (54) ТЕРМОЧУВСТВИТЕЛЬНЬП1 ЗАЩИТНЫЙ

ВЫКЛЮЧАТЕЛЬ ДЛЯ ЭЛЕКТРОВОДОНАГРЕВАТЕЛЬНОГО ПРИБОРА (57) Изобретение относится к электротехнике. Целью изобретения является упрощение конструкции и .расширение области применения. Термочувствительный выключатель может быть выполнен о

„„SU„„1629925 A 1

2 в корпусе 1 приборной розетки электроводонагревательного прибора, При нагревании сверх. допустимой температуры основной термочувствительный элемент 10 расплавляется и цанга 9 сжимается. При этом шток 6 под действием пружины 7 резко перемещается вместе с кнопкой 2 и клинам 5, который отрывает подвижный контакт 3 от неподвижного контакта 4 . В качестве вторил ной защиты используется плавкпй припой, с помощ. ю которого цанга жестка соединена со штоком 6. Трубка

8 имеет ив» кольцевых углубления и зпвальцована с одного конца. Кнопк» 2 может использоваться для оперативного включения и выкл;оч ения элект- В роводонагревательного прибора. 2 з.п. ф-лы, 2 ил.

1629925

Изобретение относится к электротехнике, а именно к термочувствительным выключателям, и может быть использовано в электроводонагревательных приборах, например в электрочайниках и электросамоварах, Цель изобретения — упрощение конструкции и расширение области применения.

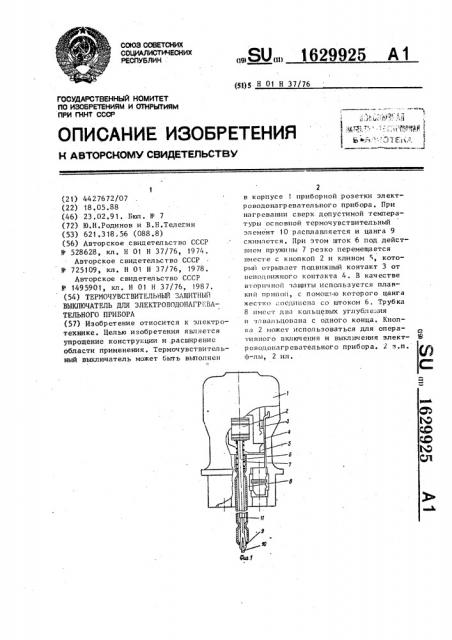

На фиг. 1 изображен термочувствительный защитный выключатель для электроводонагревательного прибора, общий вид, на фиг. 2 — трубчатый зл ектронагр евательный элемент с подключенным териочувствительным защит.— ным выключателем.

Термочувствительный выключатель состоит из корпуса 1, кнопки 2 возврата, переключающего механизма, состоящего из подвижного 3 и неподвижного 4 контактов и клина 5, штока 6, перемещающегося под действием пружины 7 в трубке 8, цанги 9 с зажатым в ней основныи термочувствительным плавким элементом 10. Роль дополни— тельного термочувствительногo элемента играет плавкий припой 11,. с помощью которого цанга 9 жестко соединена со штоком 6. Припдй 11 выбирается с температурой плавления вьпне температуры плавления основного териочувствительного элемента 10.

Наибольший диаметр цанги 9 с зажатым в ней основныи термочувствительным элементом 10 больше проходного диаметра завальцованног о отвер стия трубки 8, что является своеобразным замком и удерживает подпрулсчненный шток 6 до момента расплавления основного териочувствительного элемента

10. Трубка 8 имеет также два кольцевых углубления, одно из которых служит для упора пружины 7 и фиксации трубки 8 в корпусе 1, а второе — для ограничения хода переключающего механизма при срабатывании и сжатия цанги 9 с расплавленным:основным термо. чувствител.ьным элементом 10 с целью удобства удаления последнего.

Кнопка 2 возврата выведена на поверхность корпуса i и может быть использована для оперативного включения и выключения электроводонагревательного прибора, так как она имеет возможность перемещения вместе с клином 5 при неподвижном штоке 6.

Термочувствительный защитный выключатель может быть выполнен в корпусе приборной розетки и подключен к трубчатому электронагревательному элементу электрочайника (самовара) .

При подключении трубка 8 термовыключателя входит в трубку 13, припаянную к активной части электронагревательного элемента 12 и к его фланцу 14.

Термочувствительный выключатель работает следующим образом.

При нагревании сверх допустимой температуры основной термочувствительный эцемент 10 расплавляется, при этом шток 6 под действием пружины 7 начинает втягивать цангу 9 в трубку 8, и цанга 9 сжимает плавящийся основной териочувствительный элемент 10. После прохождения цангой

9 завальцованного отверстия трубки

8 шток 6 под действиеи пружины 7 резко перемещается вместе с кнопкой

2 возврата и механически связанным с ней клином 5, которьп отрывает в конце перемещения подвижный контакт

3 or неподвижного контакта 4, разрывая электрическую цепь питания электроводонагревательного прибора.

Для повторного использования термочувствительного выключателя по"30 ле срабатывания необходимо нажать на кнопку 2 возврата, удалить использованньп1 основной териочувствительный элемент 10 и вставить в цангу 9 новьп1 основной териочузствительный элемент 10.

В случае, если по какой-то причине основной териочувствительньп элемент .0 не сработает или потребитель вставит вместо него посторонний предмет, то при нагревании сверх допустимой температуры плавкий припой 11 расплавляется, освобождая шток 8 от цанги 9 и приводит в действие переключающий механизм, разрывая цепь

45 питания электроводонагревательного прибора вышеописанным образом. В этом случае потребитель не сможет самостоятельно повторно включить термочувствительньп выключатель„

Предлагаемое устройство имеет в полтора раза меньше деталей, чем известное устройство, что позволяет упростить конструкцию, снизить ее стоимость.

55 Предлагаемое устройство благодаря использованию цангового узла крепления термочувствительного плавкого элемента может раоотать в любом

1б2992 пространственном положении, что расширяет область применения по сравнению с известным устройством, которое может работать только в вертикальном положении, когда термочуст5 вительный плавкий элемент находится вни зу.

Кроме того, при проведении испытаний в работоспособности известного устройства можно убедиться т.опько путем разогрева его до температуры срабатывания, что увеличивает трудоемкость испытаний. В предлагаемом устройстве достаточно вынуть термочувствительный плавкий элемент, нажав на кнопку возврата в исходное состояние, чтобы убедиться в работоспособности устройства.

Для повышения пожаробезопасности в предлагаемом устройстве цанга соединена с подпружиненным штоком с помощью дополнительного терно«увствительного ппавкого элемента — легкоплавкого припоя, .срабатывающего в случае несрабатывания основной защиты, В предлагаемом устройстве для удобства пользования кнопка возврата в исходное состояние размещена на подпружиненном штоке подвижно, « to позволяет по сравнению с известным устройством производить оперативное в ключ ение-выключение эп ектронагр е- вательного прибора.

Фор мул аиэобретения

1. Термочувствитепьный защитный выключатель для электроводонагрева10

5

6 тельного прибора, содержаю и корпус с закрепленной в нем трубкой, в которой размещен с возможностью перемещения в ней подпружиненный шток, взаимодействующий с термочувствительным плавким элементом и переключающим механизмом, кнопку возврата в исходное состояние и контактную группу, отличающийся тем, что, с целью упрощения конструкции и расширения области применения, он снабжен цангой, установленной на выступаюшем из трубки копне подпружиненного штока, термочувствительный плавкий элемент размещен в цанге, а на внутренней поверхности трубки в ее средней части и на выступающем из корпуса конце выполнены кольцевые выступы, взаимодействующие с цангой.

2. Выключатель по и.1, о т л и ч а ю шийся тем, что, с целью повышения пожаробезопасности при эксплуатации, он снабжен дополнительным термочувствительным плавким элементом, размещенным между цангой и подпружиненным штоком и соединяющим их между собой.

3. Выключатель по п.1, о т л и ч а ю шийся тем, что, с целью удобства пользования, кнопка возврата в исходное состояние размещена на подпружиненном штоке подвижно, а переключающий механизм выполнен в виде клина, укрепленного

Составитель В.Коносов

Редактор В.Бугренкова Техред A. Кравчук Корректор О.Кравцова

Заказ 440 Тираж 343 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент". г.ужгород, ул. Гагарина,101
