Реферат



Изобретение относится к радиоэлектронике , в частности к устройствам радио и вычислительной техники, и может быть использовано во всех областях техники, где применяются контактные устройства для установки интегральных микросхем. Цель изобретения - повышение надежности контактирования и упрощение конструкции. В предварительно установленный на печатную плату корпус 1 вставляют микросхему 5 выводами 8 вверх с ориентацией их в пазы корпуса. При этом выводы 8 скользят по контактам 6 корпуса 1, снимая окисел с трущихся поверхностей . Затем в эти же пазы 4 ориентируют гребенку 3 крышки 2 до плотного контакта основания крышки с корпусом микросхемы 5. При этом выводы 8 микросхемы 5 гребенками 3 прижимаются к контактам 6 корпуса 1, обеспечивая надехную зону касания и максимум плотности контактов на единицу площади. 1з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 5 Н 01 R 13/66

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И О П(РЫТИЯМ

ПРИ ГКНТ СССР (21) 4387388/21 (22) 03.03.88 (46) 23.02.91. Бюл. N - 7 (71) Тольяттинское отделение Института электронных управляющих машин (72) В.А.Ловушкин и В.M.Цицкиев

53) 62.396.049 (088.8) (56) Патент США N 3763459, кл. 339-

75m, 1969.

Авторское свидетельство СССР

Р 866623, кл. Н 01 R 13/66, 1981. (54 ) СОЕДИНИТЕЛЬНАЯ РОЗЕТКА (57) Изобретение относится к радиоэлектронике, в частности к устройст. вам радио и вычислительной техники, и может быть использовано во всех областях техники, где применяются контактные устройства для установки

„„SU„„1629934 А 1

2 интегральных микросхем. Цель изобретения — повышение надежности контактирования и упрощение конструкции. В предварительно установленный на печатную плату корпус 1 вставляют микросхему 5 выводами 8 вверх с ориентацией их в пазы корпуса. При этом выводы 8 скользят по контактам 6 кор пуса 1, снимая окисел с трущихся поверхностей. Затем в эти же пазы 4 ориентируют гребенку 3 крышки 2 до плотного контакта основания крышки с корпусом микросхемы 5. При этом выводы 8 микросхемы 5 гребенками 3прижимаются к контактам 6 корпуса 1, обеспечивая надежную. зону касания и максимум плотности контактов на единицу площади. 1з.п.ф-лы, 2 ил.

1629934

Изобретение относится к радиоэлектронике, в частности к устройствам радио- и вычислительной техники, и может быть использовано во всех областях техники, где используются контактные устройства для установки интегральных микросхем..

Цель изобретения - повьппение надежности контактирования и упрощение конструкции.

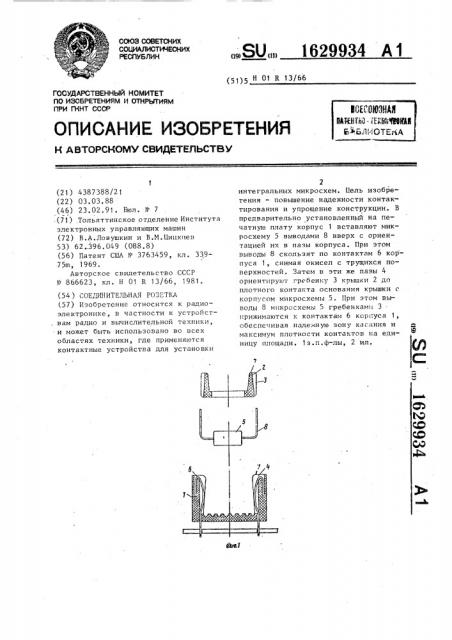

На фиг.1 изображены элементы соединительной розетки; на фиг.2 — розетка, общий вид.

Соедицительная розетка содержит 15 корпус 1 и крышку 2, сопрягаемые поверхности которых выполнены в форме призмы, трапецеидальной в поперечном сечении. На боковых гранях призм выполнены гребенки 3 и 4 с возмож- 20 ностью взаимного сопряжения их впадин и выступов для прижима выводов микросхемы 5 к контактам 6, смонтированным в корпусе 1. Корпус или крышка выполнены из упругого материала, а призмы обращены меньшими основаниями в сторону плоскости разъема 7. Кроме того, плоскости выступов гребенок в корпусе и плоскости впадин гребенок в крышке размещены по боковым граням призм.

Розетка работает следующим образом.

В .предварительно установленный на печатную плату корпус 1 вставляют 35 микросхему 5 выводами 8 вверх с ориентацией их в пазы 4 корпуса. При этом выводы 8 скользят по контактам 6 корпуса 1, снимая окисел с трущихся поверхностей. Затем в эти же пазы 4 ориентируют гребенку 3 крышки 2 до плотного контакта основания крышки с корпусом микросхемы 5. При этом выводы 8 микросхемы 5 гребенками 3 прижимаются к контактам 6 корпуса 1, обеспечивая надежную зону касания и максимум плотности контактов на единицу площади.

Упругость материала, из которого выполнены корпус и крышка соединительной розетки, повышает надежность соприкосновения контактов корпуса и выводов микросхемы, отогнутых в сторону, противоположную подсоединению контактов, что обеспечивает свободный доступ к контактирующим поверхностям и ремонтоспособность устройства.

Формула и з обре т е н и я

1. Соединительная розетка для монтажа микросхемы на печатной плате, содержащая корпус с контактами и крышку, сопрягаемые поверхности которых выполнены в форме призмы, трапецеидальной в поперечном сечении, и с плоскостью разъема, причем на боковых гранях призмы выполнены гребенки с возможностью взаимного сопряжения их впадин и выступов для прижима выводов микросхемы к контактам, отличающаяся тем, что, с целью повышения надежности контактирования и упрощения конструкции, корпус или крышка выполнены из упругого материала, а призмы обращены меньшими основаниями в сторону плоскости разьема.

2. Розетка по п.1, о т л и ч а ющ а я с я тем, что по боковым граням призм размещены плоскости выступов гребенок в корпусе и плоскости впадин гребенок в крышке..
