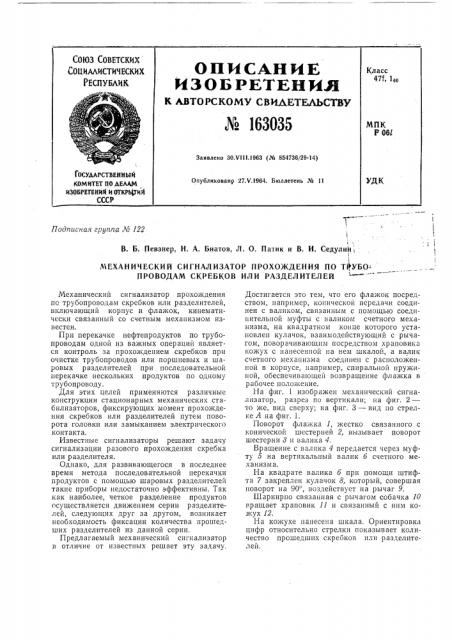

Подписная группа J¹ 122!

В. Б. Певзнер, Н. А. Бнатов, Л. О. Патик и В. И. Седулий;

МЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР ПРОХОЖДЕНИЯ ПО ТРУБО-

ПРОВОДАМ СКРЕБКОВ ИЛИ РАЗДЕЛИТЕЛЕЙ

Механический си гнал изатор прохождения по трубопроводам скребков или разделителей, включающий корпус и флажок, кинематически связанный со счетным механизмом известен.

При перекачке нефтепродуктов по трубопроводам одной из важных операций является контроль за прохождением скребков при очистке трубопроводов или поршневых и шаровых разделителей при последовательной перекачке нескольких продуктов по одному трубопроводу.

Для этих целей применяются различные конструкции стационарных механических стабилизаторов, фиксирующих момент прохождения скребков или разделителей путем поворота головки или замыканием электрического контакта.

Известные сигнализаторы решают задачу сигнализации разового прохождения скребка или разделителя.

Однако, для развивающегося в последнее время метода последовательной перекачки продуктов с помощью шаровых разделителей такие приборы недостаточно эффективны. Так как наиболее, четкое разделение продуктов осуществляется движением серии разделителей, следующих друг за другом, возникает необходимость фиксации количества прошедших разделителей из данной серии, Предлагаемый механический сигнализатор в отличие от известных решает эту задачу.

Достигается это тем, что его флажок посредством, например, конической передачи соединен с валиком, связанным с помощью соединительной муфты с валиком счетного механизма, на квадратном конце которого установлен кулачок, взаимодействующий с рычагом, поворачивающим посредством храповика кожух с нанесенной па нем шкалой, а валик счетного механизма соединен с расположенной в корпусе, например, спиральной пружиной, обеспечивающей возвращение флажка в рабочее положение.

На фиг. 1 изображен механический сигналнзатор, разрез по вертикали; на фиг. 2— то же, вид сверху; на фиг. 3 — вид по стрелке А на фиг. 1.

Поворот флажка 1, жестко связанного с конической шестерней 2, вызывает поворот шестерни 8 и валика 4.

Вращение с валика 4 передается через муфту 5 на вертикальный валик б счетного механизма.

На квадрате валика б при помощи штифта 7 закреплен кулачок 8, который, совершая поворот на 90, воздействует на рычаг 9.

Шарнирно связанная с рычагом собачка 10 вращает храповик 11 и связанный с ним кожух 12.

На кожухе нанесена шкала. Ориентировка цифр относительно стрелки показывает количество прошедших скребков нли разделителей. № 163035

Предмет изобретения

/2

Риг. 2

b-E

Риг /

Риг д

Составитель Л. Романова

Редактор М. И. Бородина Техред А. А. Камышникова Корректор M. И. Козлова

Подп, к печ. 13/VI — 64 r. Формат бум. 60 Q 90>/а Объем 0,21 изд. л.

Заказ 1409/17 Тираж 1050 - Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Для автоматической установки прибора в рабочее положение применена ленточная спиральная пружина 18. Установка прибора на нуль производится вручную поворотом кожуха.

Механический сиги ализатор прохождения по трубопроводам скребков или разделителей, включающий корпус и флажок, кинематически связанный со счетным механизмом, отличающийся тем, что, с целью обеспечения автоматической регистрации прошедших по трубопроводу скребков, его флажок посредством, например, конической передачи соединен с валиком, связанным с помощью соединительной муфты с валиком счетного механизма, на квадратном конце которого установлен кулачок, взаимодействующий с рычагом, поворачивающим посредством храповика кожух с нанесенной на нем шкалой, а валик счетного механизма соединен с расположенной в корпусе, например, спиральной пружиной, обеспечивающей возвращение флажка в рабочее положение.
