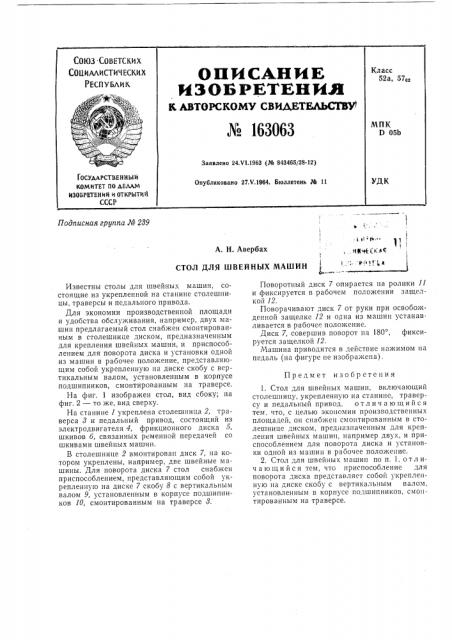

А. H. Авербах

СТОЛ ДЛЯ ШВЕЙНЫХ МАШИН

Известны столы для швейных машин, состоящие из укрепленной на станине столешницы, траверсы и педального привода.

Для экономии производственной площади и удобства обслуживания, например, двух машин предлагаемый стол снабжен смонтированным в столешнице диском, предназначенным для крепления швейных машин, и приспособлением для поворота диска и установки одной из машин в рабочее положение, представляющим собой укрепленную на диске скобу с вертикальным валом, установленным в корпусе подшипников, смонтированным на траверсе.

На фиг. 1 изображен стол, вид сбоку; на фиг. 2 — то же, вид сверху.

На станине 1 укреплена столешница 2, траверса 8 и педальный привод, состоящий из электродвигателя 4, фрикционного диска 5, шкивов б, связанных ременной передачей со шкивами швейных машин.

В столешнице 2 вмонтирован диск 7, на котором укреплены, например, две швейные машины. Для поворота диска 7 стол снабжен приспособлением, представляющим собой укрепленную на диске 7 скобу 8 с вертикальным валом 9, установленным в корпусе подшипников 10, смонтированным на траверсе 8.

Подписная группа М 239

Поворотный диск 7 опирается на ролики 11 и фиксируется в рабочем положении защелкой 12.

Поворачивают диск 7 от руки при освобожденной защелке 12 и одна из машин устанавливается в рабочее положение.

Диск 7, совершив поворот на 180, фиксируется з а щел кой 12.

Машина приводится в действие нажимом на педаль (на фигуре пе изображена).

Предмет изобретения

1. Стол для швейных машин, включающий столешницу, укрепленную на станине, траверсу и педальный привод, отл и ч а ю щи и с я тем, что, с целью экономии производственных площадей, он снабжен смонтированным в столешнице диском, предназначенным для крепления швейных машин, например двух, и приспособлением для поворота диска и установки одной из машин в рабочее положение.

2. Стол для швейных машин по п. 1, отл ич а ю шийся тем, что приспособление для поворота диска представляет собой укрепленную на диске скобу с вертикальным валом, установленным в корпусе подшипников, смонтированным на траверсе.

¹ 163063

Юиг. I
