Реферат



Изобретение относится к сельскохозяйственной технике, в частности к ручным режущим инструментам. Целью изобретения является расширение эксплуатационных возможностей за счет уменьшения усилий резания. Секатор включает неподвижную .13 22 ручку 1. ножи 2, 3, средство уменьшения усилия, подвижную ручку 5, которая выполнена с двумя щеками, между которыми размещены ножи 2 и 3. Нож 3 связан с двуплечим рычагом, плечо которого 10 связано с ножом 2, а плечо 11 - с тягой 16, тяга 17 связана с ручкой 1 и обе тяги - с ручкой 5. Секатор работает следующим образом. Секатор в раскрытом виде подводится под ветку, ручка 5 прижимается к ручке 1. тяги 16 и 17. взаимодействуя на плечи 10 и 11, заставляют смыкаться ножи 2 и 3, при этом нож 2 перемещается по направляющему пазу . 1 з.п.ф-лы, 3 ил. Ј О со о Os VJ 27

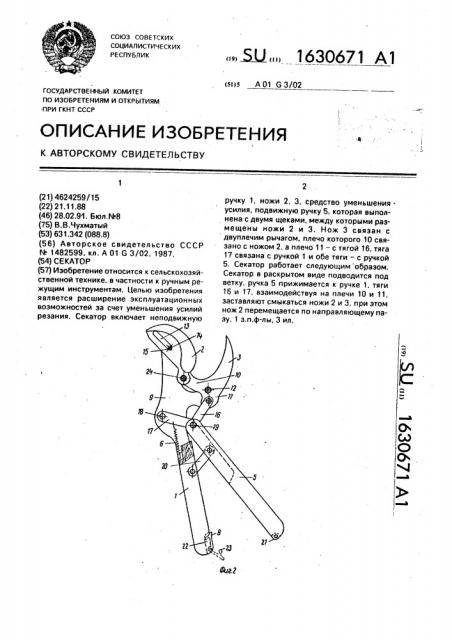

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕ CKMX

РЕСПУБЛИК (яцек А 01 G 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ .ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О (7

4 (21) 4624259/15 (22) 21.11.88 (46) 28.02.91. Бюл.М8 (75) В.В.Чухматый (53) 631.342 (088.8) (56) Авторское свидетельство СССР

М 1482599, кл. А 01 G 3/02, 1987. (54) СЕКАТОР (57) Изобретение относится к сельскохозяйственной технике, в частности к ручным режущим инструментам. Целью изобретения является расширение эксплуатационных возможностей за счет уменьшения усилий резания. Секатор включает неподвижную. Ж 1630671 А1 ручку 1, ножи 2, 3, средство уменьшенияусилия, подвижную ручку 5; которая выполнена с двумя щеками, между которыми размещены ножи 2 и 3. Нож 3 связан с двуплечим рычагом, плечо которого 10 связано с ножом 2, а плечо 11 — с тягой 16, тяга

17 связана с ручкой 1 и обе тяги — с ручкой

5. Секатор работает следующим образом.

Секатор в раскрытом виде подводится под ветку, ручка 5 прижимается к ручке 1. тяги

16 и 17. взаимодействуя на плечи 10 и 11, заставляют смыкаться ножи 2 и 3, при этом нож 2 перемещается по направляющему пазу. 1 з.п.ф-лы, 3 ил.

1630671

Изобретение относится к сельскохозяйственной технике, в частности к ручным режущим инструментам, Целью изобретения является расширеHkkå эксплуатационных возможностей за 5 счет уменьшения усилия резания и удобство эксплуатации, На фиг,1 показан секатор, общий вид; на фиг,2 — секатор без верхней щеки с разо;:,кнутыми ножами; на фиг.3 — то же, с со- 10 мкнутыми ножами. г .катор включает неподвижную ручку

1, режущий 2 и противорежущий 3 ножи, средство 4 уменьшения усилия, подвижную ручку 5, пружину 6, верхнюю щеку 7, фикса- 15 тор 8, смонтированный на конце неподвижной ручки 1. Г1оследняя выполнена за одно целое со щекой 9, противоре>кущий нож 2 обьедине)l с двуплечим рычагом, плечи 10 и

1! которого поворачиваются на оси 12, неподяi>êèо прикрепленной к фигурной щеке 1. Рекущий нож 2 выполнен в верхней части

;. " ск oçным, параллельным тыльной стороне направляющим пазом 13, взаимодейст;::ук>щим с роликом 14, установленным на

;:,"k,oöDè>ê»oé оси 15, смонтированной между .цеками 9 и 7. Средство 4 уменьшения усилия, кроме двуплечего рычага, содержит тиу 16 шарнирно соединенную одним концом с плечом 11, и тягу 17, шарнирно соединенную осью 18 со щекой 9, Обе тяги 16 и

17 шарнирно соединены с подвижной ручкой 5 осью 19, Перемычка 20 шарнирно закг>е klkekkc3 на неподвижной 1 и подвижной 5 ручках. Последняя ручка 5 выполнена с тыльнойстороны, на концесуглублением21иосью 35

22 для ее фиксирования. С тыльной стороны неподви>кной ручки 1 выполнено углубление 23 для размещения фиксатора 8, выполненного в виде крючка 24, входящего в зацепление с осью 22, Щеки 7 и 9 для более 40 рационального использования имеют фигурную форму, Секатор работает следующим образом.

Отстопаривают фиксатором 8 подви>кную ручку 5, и ножи 2 и 3 секатора размыкаются под воздействием пружины 6 íà тягу

17. Заводят срезаемую ветку между ножами

2 и 3 и прижимают подвижную ручку 5. Последняя воздействует на ось 19 шарнирного соединения тяг 16 и 17 и передает усилие на плечо 11 двуплечего рычага противорежущего ножа 3, который проворачивается на оси 12, и двуплечий рычаг, плечом 10 воздействуя на шарнирное соединение ножа 2, подает последний вниз, и нож 2, перемещаясь направляющим пазом по ролику 14, смыкается с противорежущим ножом 3, срезая ветку. Отпускают подвижную ручку 5, пружина б, воздействуя на тягу 17, размыкает ножи 2 и 3, и секатор готов к очередному срезу ветки, Формула изобретения

1. Секатор, содержащий соединенные осью режущий и противорежущий ножи, подвижную и неподвижную ручки,- пружину, средство уменьшения усилия и фиксатор, отличающийся тем, что, с целью расширения эксплуатационных возможностей за счет снижения усилий резания, неподвижная ручка снабжена щеками, между которыми размещены режущий и противоре>кущий ножи, при этом противорежущий нож связан со средством уменьшения усилия резания, выполненным в виде двуплечего рычага и поворотных тяг, соединенных с подвижной ручкой, причем одна из тяг соединена с неподвижной ручкой, а другая — с одним из плечей двуплечего рычага, другое плечо которого связано с закрепленной между щеками осью ножей, а режущий нож выполнен в верхней части с параллельным тыльной стороне направляющим пазом, внутри которого размещен ролик, установленный на оси, смонтированной между щеками.

2. Секатор по п,1. отличающийся тем, что, с целью удобства эксплуатации, ручки соединены поворотной перемычкой.

1630671

1630671

17 г8 ф0Я 3
