Патент ссср 163072
Патент 163072
Классы МПК
Патент ссср 163072
Иллюстрации
Реферат

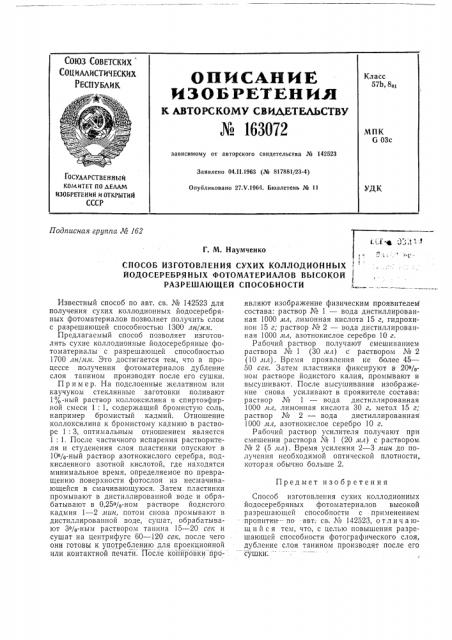

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ
ИЗОБРЕТЕН И. Н
K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
go )Я@
Класс
57b, 8вт
МПК
G 03с зависимому от авторского свидетельства,йв 142623
Заявлено 04.11.1963 (Xo 817881/23-4) Опубликовано 27.Ч.1964. Бюллетень йЪ 11
ГОСУААРСТВЕННЫИ
КО1,4ИТЕТ пО ДЕЛАМ
ИЗОБРЕТЕНИИ И ОТКРЫТИЙ
СССР
УДК
Подписная группа М /б2
Г. М. Наумченко
СПОСОБ ИЗГОТОВЛЕНИЯ СУХИХ КОЛЛОДИОННЫХ
ЙОДОСЕРЕБРЯ НЫХ ФОТОМАТЕРИАЛОВ ВЫСОКОЙ
РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ
Предмет изобретения
Известный способ по авт. св. М 142523 для получения сухих коллодионных йодосеребряных фотоматериалов позволяет получить слои с разрешающей способностью 1300 лн/мм.
Предлагаемый способ позволяет изготовлять сухие коллодионные йодосеребряные фотоматериалы с разрешающей способностью
1700 лн/мм. Это достигается тем, что в процессе получения фотоматериалов дубление слоя танином производят после его сушки, Пример. На подслоенные желатином или каучуком стеклянные заготовки поливают
1 / -ный раствор коллоксилина в спиртоэфирной смеси 1: 1, содержащий бромистую соль, например бромистый кадмий. Отношение коллоксилина к бромистому кадмию в растворе 1: 3, оптимальным отношением являегся
1: 1, После частичного испарения растворителя и студенения слоя пластинки опускают в
10в/в-ный раствор азотнокислого серебра, подкисленного азотной кислотой, где находятся минимальное время, определяемое по превращению поверхности фотослоя из несмачивающейся в смачивающуюся. Затем пластинки промывают в дистиллированной воде и обрабатывают в 0,25o/p-ном растворе йодистого кадмия 1 — 2 мин, потом снова промывают в дистиллированной воде, сушат, обрабатывают Çp/p-ным раствором танина 15 — 20 сек и сушат на центрифуге 60 — 120 сек, после чего они готовы к употреблению для проекционной или контактной печати, После копировки проявляют изображение физическим проявителей состава: раствор № 1 — вода дистиллированная 1000 мл, лимонная кислота 15 г, гидрохинон 15 г; раствор № 2 — вода дистиллированная 1000 мл, азотнокислое серебро 10 г.
Рабочий раствор получаю1г емешиванием раствора М 1 (30 мл) с раствором ¹ 2 (10 мл). Время проявления не более 45—
50 сек. Затем пластинки фиксируют в 20%ном растворе йодистого калия, промывают и высушивают. После высушивания изображение снова усиливают в проявителе состава: раствор № 1 — вода дистиллированная
1000 лил, лимонная кислота 30 г, метол 15 г; раствор № 2 — вода дистиллированная
1000 мл, азотнокислое серебро 10 г.
Рабочий раствор усилителя получают при смешении раствора № 1 (20 л1л) с раствором. № 2 (5 лл). Время усиления 2 — 3 мин до получения необходимой оптической плотности,, которая обычно больше 2.
Способ изготовления сухих коллодионных йодосеребряных фотоматериалов высокой разрешающей способности с применением пропитки--- по авт-. св; № 142523, отл и ч а юшийся тем, что, с целью повышения разрешающей способности фотографического слоя, дубление слоя танином производят после его сушки.
