Устройство для остеосинтеза

Устройство для остеосинтеза

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Цель изобретения - снижение травматичности при установке и удалении устройства. Устройство изготовлено из материала , обладающего эффектом памяти формы . Пластину 1 располагают на кости в охлажденном состоянии. При нагревании выступы 5, 6 на торцах пластины встречно изгибаются, а кольцо 4 разводится. Затем в продольные пазы 2, 3 устанавливают шплинты 7-, концы которых при нагревании разводятся и заклиниваются в пазах 2, 3 пластины . 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU,, 1630804

Ai (51)5 А 61 В 17 58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4657950/14 (22) 01.03.89 (46) 28.02.91. Бюл. № 8 (71) Запорожский областной отдел здравоохранения и Запорожский титано-магниевый комбинат им. 60-летия Великой Октябрьской социалистической революции (72) .Н. С. Приходько, В. В. Ярошенко, Е. В. Писарева и С. В. Артемьева (53) 615.475.616.71-001.5-089.84 (088.8) (56) Авторское свидетельство СССР № 1205901, кл. А 61 В 17/58, 1984.

2 (54) УСТРОЙСТВО ДЛЯ ОСТЕОСИНТЕЗА (57) Изобретение относится к медицинской технике. Цель изобретения — снижение травматичности при установке и удалении устройства. Устройство изготовлено из материала, обладающего эффектом памяти формы. Пластину 1 располагают на кости в охлажденном состоянии. При нагревании выступы 5, 6 на торцах пластины встречно изгибаются, а кольцо 4 разводится. Затем в продольные пазы 2, 3 устанавливают шплинты 7; концы которых при нагревании разводятся и заклиниваются в пазах 2, 3 пластины. 6 ил.

1630804

Изобретение относится к медицинской технике, а именно к травматологическому инструментарию для остеосинтеза.

Цель изобретения — снижение травматичности при установке и удалении устройства.

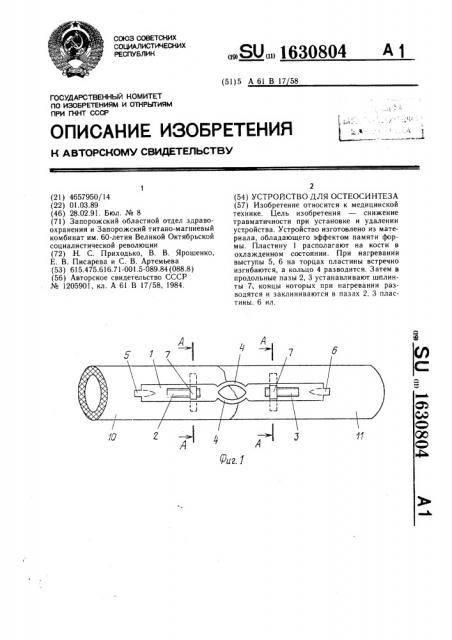

На фиг. 1 изображено устройство для остеосинтеза в рабочем положении, вид сверху; на фиг. 2 — пластина в рабочем положении, вид сбоку; на фиг. 3 — то же, после деформации в охлажденном состоянии, вид сверху; на фиг. 4 — то же, вид сбоку; на фиг. 5 — сечение А — А на фиг. 1; на фиг, 6 — шплинт устройства после деформации в охлажденном состоянии, вид сбоку.

Устройство для остеосинтеза содержит накостную пластину 1 с продольными пазами 2 и 3, с перемычкой в виде кольца 4 овальной формы в средней части и встречно загнутыми по концам выступами 5 и 6, а также шплинты 7, выполненные в виде изогнутых пластин, содержащих дугообразно загнутые в противоположные стороны концы 8 и 9 и головку в виде незамкнутого кольца., Шплинты 7 располагаются в пазах

2 и 3 пластины 1 с возможностью заклинивания.

Устройство выполнено из материала с памятью формы, например сплава на основе никелида титана, что обеспечивает восстановление заданной формы устройства в рабочем положении после предварительного выпрямления выступов 5 и 6, сведения кольца

4 и сближения концов 8 и 9 шплинтов 7 в охлажденном состоянии.

Устройство используют следующим образом.

Под выступы 5 и 6 пластины 1 и концы 8 и 9 шплинтов 7 (соответственно пазам 2 и 3). в сопоставленных костных отломках 10 и 11 выполняют трепанационные отверстия.

Пластину 1 устройства охлаждают до тем пературы ниже 10 С, например, путем орошения хлорэтилом в течение 5 — 10 с, затем охлажденную пластину 1, кольцо 4 которой сведено, а выступы 5 и 6 расположены перпендикулярно пластине I, накладывают на сопоставленные костные отломки 10 и

11. Через 20 — 30 с в связи с эффектом формовосстановления, наступающим при контактном нагревании никелида титана до 35 С, ð пластина 1 стремится принять заданную (т.е. первоначальную) форму; выступы 5 и 6 встречно изгибаются, а кольцо 4 разводится, обеспечивая фиксацию пластины и компрессию костных отломков 10 и !1. Затем устанавливают на место охлажденные шплинты? со сведенными концами 8 и 9. В процессе нагрева шплинтов 7 до 30 С концы 8 и 9 разводятся в противоположные стороны и заклиниваются в пазах 2 и 3 и костно-мозговом канале. Таким образом обеспечивает2р ся надежный компрессионный остеосинтез. костных фрагментов 10 и 11.

После сращения перелома устройство удаляют по частям, перепиливая головки шплинтов 7 и концы выступов 5 и 6 пластины 1 гибкой пилой.

Формула изобретения

Устройство для остеосинтеза, изготовленное из материала, обладающего эффектом памяти формы, содержащее накостную пластину с выступами на торцах, загнутыми навстречу друг другу, и перемычкой в виде кольца овальной формы, и фиксирующие элементы, отличающееся тем, что, с целью снижения травматичности при установке и удалении устройства, накостная пластина выполнена с продольными пазами по обе стороны перемычки под фиксирующие элементы, выполненные в виде шплинта.
